Extracción de una unidad óptica de 5,25 pulgadas
1.
Extraiga/desconecte cualquier dispositivo de seguridad que impida la apertura del ordenador.
2.
Extraiga del ordenador todos los medios extraíbles, como unidades de disquete o discos
compactos.
3.
Apague correctamente el ordenador utilizando la opción del sistema operativo y apague todos los
dispositivos externos.
4.
Desenchufe el cable de alimentación de la toma eléctrica y del equipo, y desconecte cualquier
dispositivo externo.
¡ADVERTENCIA!
voltaje se aplica siempre a la placa del sistema. Para reducir el riesgo de lesiones por descargas
eléctricas o por tocar superficies calientes, no olvide desconectar el cable de alimentación de la
toma de alimentación de la pared y espere a que los componentes se enfríen antes de tocarlos.
5.
Extraiga el panel de acceso y el panel frontal. Consulte
acceso del equipo en la página
6.
Desconecte los cables de alimentación y de datos de la parte posterior de la unidad.
7.
Extraiga los dos tornillos de retención que sujetan la unidad al compartimiento (1) y, a continuación,
deslice la unidad hacia delante y hacia fuera del compartimiento (2).

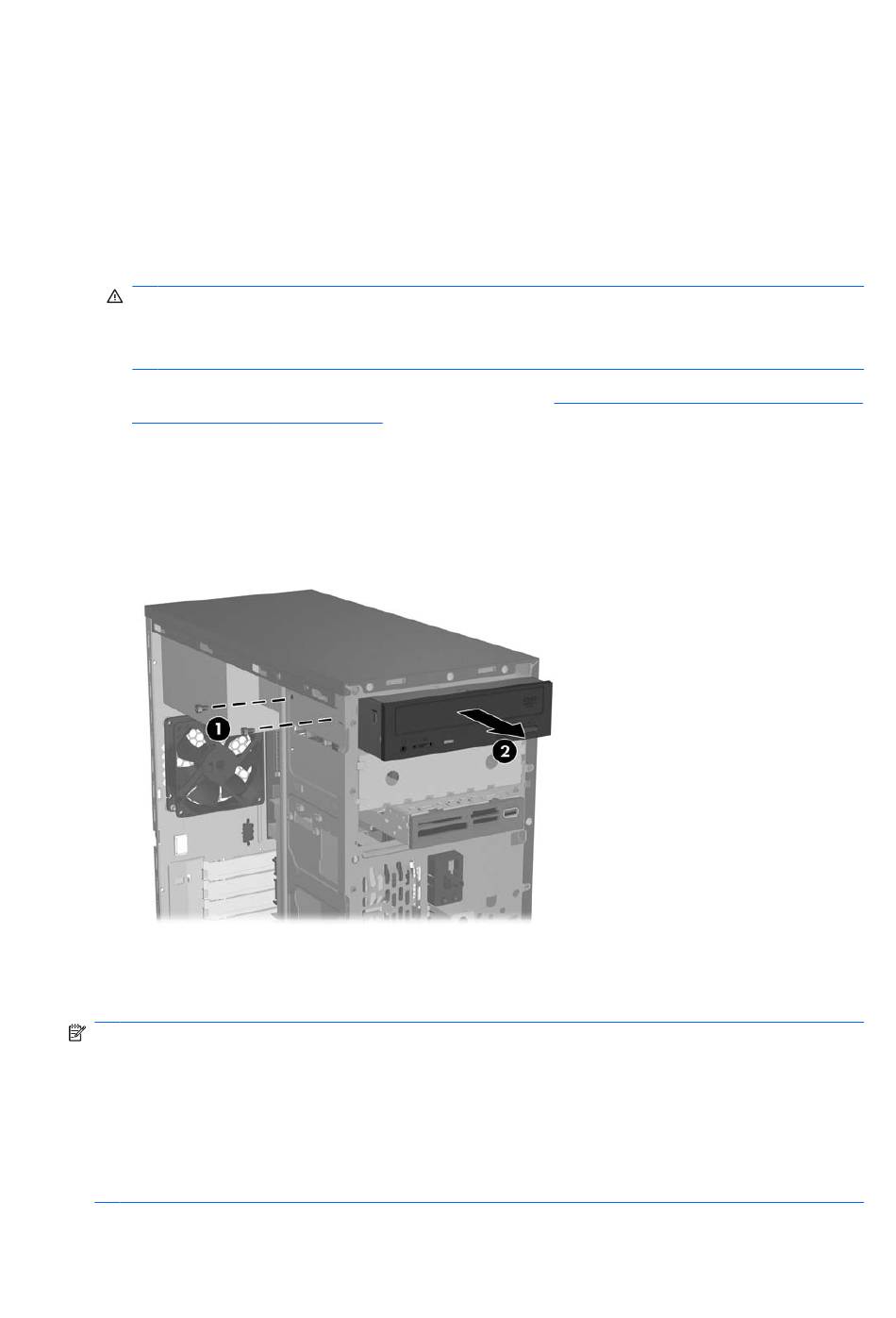

Figura 2-10
Para instalar una unidad, realice el procedimiento inverso al de extracción. Asegúrese de instalar un
tornillo de guía en el lateral derecho de la parte frontal de la nueva unidad. El tornillo de guía fija la
unidad en su lugar.
NOTA:
Si está instalando una unidad en el compartimiento inferior de unidad de 5,25 pulgadas,
extraiga la placa de metal que cubre el compartimiento presionando hacia dentro la pestaña plateada
situada en la parte izquierda del chasis y tirando de la placa hacia fuera de la parte frontal del chasis.
Hay un total de ocho tornillos de guía/retención adicionales en la parte frontal del chasis debajo del
panel. Cuatro de ellos tienen roscas estándar 6-32 y los otros cuatro rosca métrica M3. Los tornillos
estándar se utilizan para unidades de disco duro y tiene un acabado plateado. Los tornillos métricos
se utilizan para el resto de unidades y tienen un acabado en color negro. Asegúrese de instalar los
tornillos de guía adecuados en la unidad.
