Conexiones de potencia en el módulo arrancador
Las barras de cobre o el cable deben cumplir con la norma de capacidad de intensidad y tensión de
aislamiento. En las figuras siguientes se describe el acceso a los terminales de entrada y salida del
arrancador.

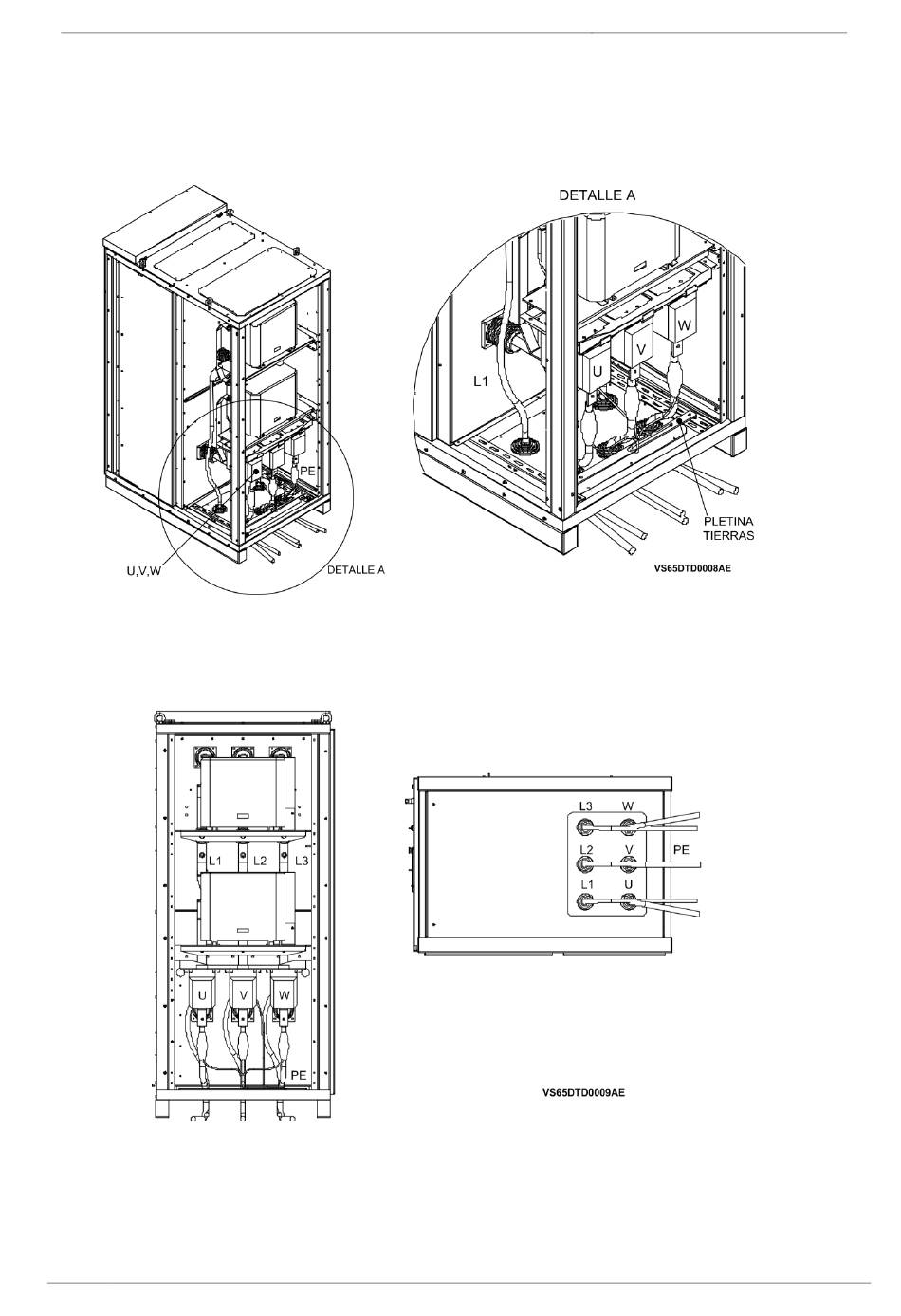

Figura 5.1 Cableado terminales de potencia
Figura 5.2 Cableado terminales de potencia. Acceso inferior entrada y salida
