- Página 1 IM-S03-08 ST Issue 4 Purgadores de cubeta invertida para vapor Serie 200 Instrucciones de Instalación y Mantenimiento 1. Información de Seguridad 2. Información del producto 3. Instalación 4. Puesta en marcha 5. Funcionamiento 6. Mantenimiento 7. Recambios IM-S03-08 ST Issue 4 ©...
-
Página 2: Información De Seguridad
Grupo 2 de la Directiva de Equipos a Presión. El uso de estos productos con otros fluidos puede ser posible pero se debe contactar con Spirax Sarco para confirmar la conveniencia del producto para la aplicación que se esté considerando. - Página 3 1.9 Herramientas y consumibles Usar siempre las herramientas correctas, los procedimientos de seguridad y el equipo de protección adecuado. Utilizar siempre recambios originales Spirax Sarco. 1.10 Indumentaria de protección Considere si necesitará indumentaria de protección para proteger de los riesgos de, por ejemplo, productos químicos, altas / bajas temperaturas, ruido, caída de objetos, daños...
-
Página 4: Riesgos Residuales
Devolución de productos Se recuerda que, de acuerdo con la legislación de Comunidad Europea sobre la salud, seguridad e higiene, el cliente o almacenista que retorne productos a Spirax Sarco para su reparación o control, debe proporcionar la necesaria información sobre los peligros y las precauciones que hay que tomar debido a los residuos de productos contaminantes o daños mecánicos que puedan representar un riesgo para la salud o... - Página 5 Cómo evitar los golpes de ariete Purga de vapor en líneas en líneas de suministro de vapor: 30 - 50 metre intervals Intervalos de 30 - 50 metros Steam Vapor Conjunto Trap set Conjunto de purga Trap set de purga Conjunto Steam Vapor...
- Página 6 Cómo evitar tensiones en la tubería Desalineación de la tubería: Instalación o montaje de productos después del mantenimiento: Apretar los tornillos de las bridas con el No apretar demasiado. orden secuencial indicado arriba para Usar los pares de apriete correctos. asegurar el asentamiento adecuado.
-
Página 7: Información Del Producto

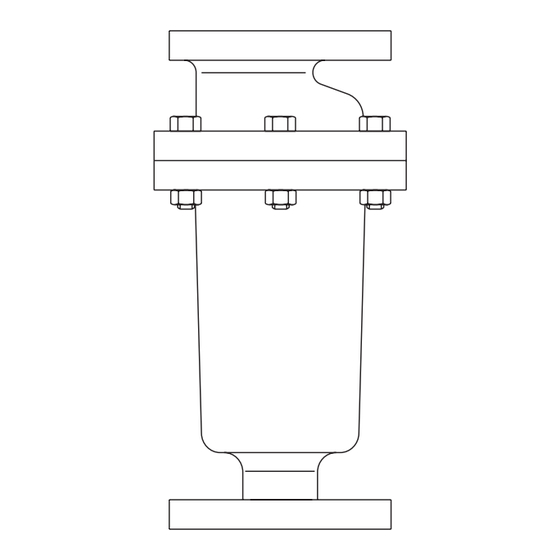

2. Información del producto 2.1 Descripción general El purgador de cubeta invertida para vapor Spirax Sarco Serie 200 está diseñado para instalar entre bridas en una tubería vertical con el flujo ascendiente. Ofrecen un amplio rango de capacidades y aplicaciones hasta 17 bar r (246 psi r). -
Página 8: Condiciones Límite
2.3 Condiciones límite (ISO 6552) Nota: Las condiciones máxima de trabajo dependen del tamaño del orificio seleccionado. Condiciones de diseño del cuerpo superior a PN16 PMA - Presión máxima permisible 22 bar r a 210°C (319 psi g a 410°F) TMA - Temperatura máxima permisible 210°C a 22 bar r (410°F a 319 psi g) - Página 9 C Distancia para desmontar Tipo C Distancia para desmontar Tipo C Distancia para desmontar Tipo Fig. 2 IM-S03-08 ST Issue 4...
-
Página 10: Instalación
3. Instalación Nota: Antes de instalar, leer cuidadosamente la 'Información de seguridad' en la Sección 1. Refiriéndose a las Instrucciones de Instalación y Mantenimiento, placa características y Hoja Técnica, compruebe que el producto es el adecuado para las condiciones de servicio existentes: 3.1. -
Página 11: Funcionamiento
T - 01 Eliminador de aire Eliminador de aire Purgador de Purgador de cubeta invertida cubeta invertida Fig. 3 Instalación típica - Tanque de almacenamiento de petróleo 5. Funcionamiento Bajo condiciones normales el purgador descargará condensado de manera intermitente. Con cargas bajas y/o aplicaciones de baja presión, la descarga puede llegar a ser un 'goteo'. -
Página 12: Mantenimiento
6. Mantenimiento Nota: Antes de realizar el mantenimiento, leer cuidadosamente la 'Información de seguridad' en la Sección 1. Nota La junta cuerpo contiene un aro de acero inoxidable que puede causar daños si no se manipula/elimina correctamente. Se recomienda usar juntas y repuestos nuevos cada vez que se realiza el mantenimiento. Asegúrese de utilizar las herramientas correctas y el equipo de protección necesario en todo momento. -
Página 13: Pares De Apriete Recomendados
Fig. 4 Versión roscada Tabla 1 Pares de apriete recomendados Tamaño Item No (lbf ft) purgador 2 (6 u.) ½" - DN15 x 35 18 - 22 (13 - 16) 2 (8 u.) ¾" - DN20 x 40 16 - 20 (12 - 15) (10 u.) 1"... -
Página 14: Como Pasar Pedido
Nº de modelo y rango de presión del purgador. Ejemplo: 1 - Conjunto obturador y asiento para purgador de cubeta invertida Spirax Sarco Serie 223/16 de DN25 y presión diferencial de 8,5 bar r. Fig. 5 IM-S03-08 ST Issue 4... - Página 15 IM-S03-08 ST Issue 4...
- Página 16 IM-S03-08 ST Issue 4...
