APsystems YC1000-3-EU Guía De Instalación Rápida

Escanee el código QR para
obtener la aplicación móvil y
más soporte
para ayudar a realizar la instalación.

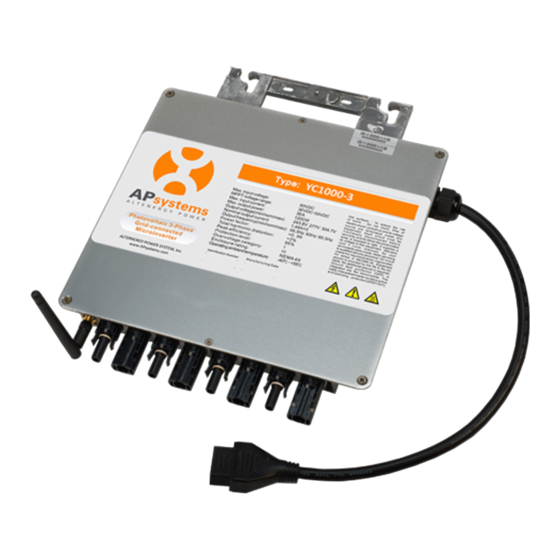

Guía de instalación rápida del Microinversor trifásico YC1000-3-EU
El esquema del sistema de soporte del YC1000-3.
Todos los paneles solares están colocados en dos líneas. Entonces, coloque un YC1000-3 en el medio de las dos líneas y
asegúrese de que es fácil conectarlo a los cuatro paneles que están junto a él, así como todos los cables.
Paso 1. Verifique que la tensión de red se corresponda con la clasificación del microinversor.
Paso 2. Coloque el bus de CA de acuerdo con la disposición del Microinversor de APsystems.
Paso 3. Acople los Microinversores de APsystems a la estantería.
NOTA: No coloque los inversores (incluidos los conectores CC y CA) donde estén expuestos al sol, a lluvia o a nieve,
incluso un espacio libre entre módulos. Deje un mínimo de 1,5 cm (3/4'') entre el techo y la parte inferior del
Microinversor para permitir un flujo de aire adecuado.
Paso 4. Conecte los cables del Microinversor de APsystems al cable del bus de CA.
NOTA: Interfaz del conector de CA de la siguiente
manera, de izquierda a derecha PE, N, L3, L2, L1
NOTA: Cubra todos los conectores T no utilizados con la
tapa de extremo del cable del bus para proteger los
conectores T
conectores T.
2018/05/28 REV1.7 Guía de instalación
1
rápida
