APsystems YC600 Guía Rápida De Instalación

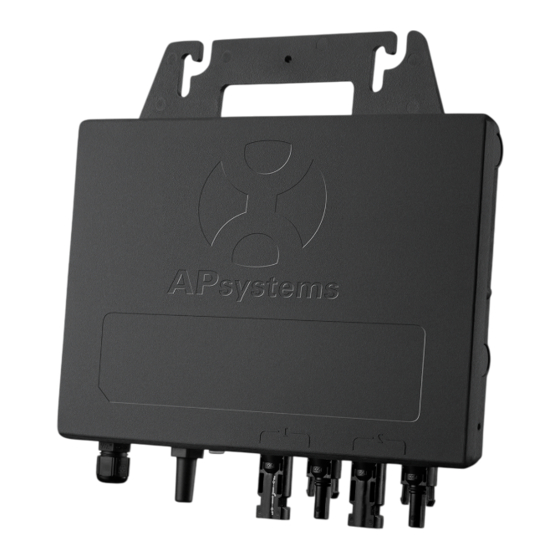

Guía rápida de instalación del microinversor YC600
Paso 1. Compruebe que la tensión de la red coincide con las características asignadas del microinversor.
Paso 2. Acerca de la distribución del cable Y3 CA
a. Compruebe que el cable Y3 CA está dispuesto en la posición adecuada del microinversor.
b. Asegúrese de que un extremo de la caja de conexión del cable Y3 CA está conectado a la red eléctrica.
c. Realice la conexión de los conductores del cable Y3 CA según el siguiente código de colores: L - MARRÓN; N -
AZUL; PE - VERDE AMARILLO.
NOTA: El código de colores del cableado puede ser distinto según la normativa local; compruebe todos los cables de la
instalación antes de realizar la conexión al cable Y3 CA para asegurarse de que coinciden. Un conexionado de cables
incorrecto puede dañar los microinversores de manera irreparable. Este problema no está cubierto por la garantía.
Paso 3. Acople los microinversores APsystems al bastidor
NOTA: No coloque los microinversores (incluidos los conectores CC. y CA) en lugares expuestos al sol, la lluvia o la nieve. Deje
un espacio uniforme entre módulos. Deje un mínimo de 2 cm entre la parte superior y la parte inferior del microinversor
para que circule el aire debidamente. El bastidor de instalación de microinversores debe tener una conexión a masa fiable.
a. Marque la ubicación del microinversor en el bastidor, con respecto a la caja de conexión de módulos FV o a
cualquier otra obstrucción.
b. Monte un microinversor en cada uno de estos lugares utilizando componentes recomendados por el proveedor del
bastidor. Cuando instale el microinversor, la arandela de puesta a masa debe quedar orientada hacia el bastidor.
Lea el código QR para obtener la
app móvil y más ayuda para realizar
la instalación.
20/06/2019
1
arandela de puesta a masa
Rev4.1 Guía rápida de instalación
