High Quality Nautical Equipment

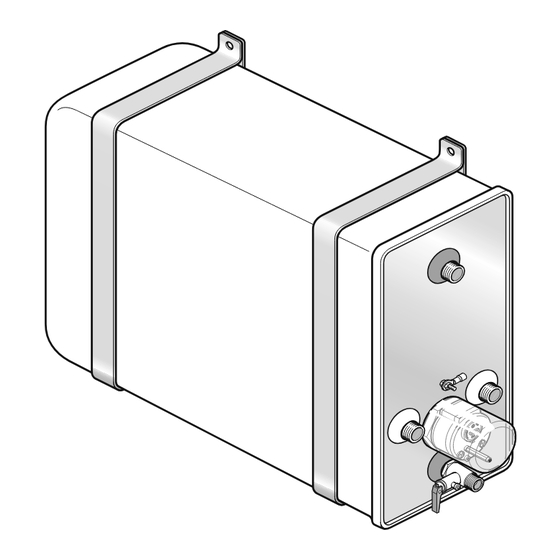

BOILER INOX
BX 16
Manuale d'uso
IT
User's Manual
GB
Manuel de l'utilisateur
FR
Benutzerhandbuch
DE
ES
Manual del usuario
BOILER ACCIAIO INOX
WATER HEATER STAINLESS STEEL
CHAUFFE-EAU ACIER INOX
BOILER EDELSTAHL
CALENTADOR INOX
REV 004
A
