Capítulo 2: Ensamble de los Componentes
A
ntes de instalar cualquier componente, lea la breve sección "Planificación de la
Instalación" en página 4.
ADVERTENCIA:
antes de intentar conectar cualquiera de los componentes utilizando los cables
suministrados. La conexión incorrecta de los cables puede dañar su sistema.
ADVERTENCIA:
componentes existentes. Evite realizar perforaciones que puedan dañar otros equipos
(como partes del marco estructural, cables eléctricos, o las líneas de fluido).
En los casos en los que materiales tales como tornillos, arandelas o tuercas, no estén
previstas para un montaje o instalación particular, ud. tendrá que proveerse del
material adecuado para sus necesidades particulares.
Instalación de la CPU
Instale la CPU en cualquier lugar dentro del vehículo el cual posea el espacio
necesario y esté protegido de los elementos, por ejemplo, en un compartimiento de
almacenamiento, en la cabina, o detrás del asiento. La CPU debe tener espacio libre
suficiente para ser accesible al conectar/desconectar cables (al frente y ambos lados) y
para insertar y remover la unidad de memoria flash USB (sin embargo, consulte).
"Inserción y Extracción de la unidad de memoria flash USB" en página 26.
La CPU G4 viene instalada en una bandeja deslizable de liberación rápida.
Base

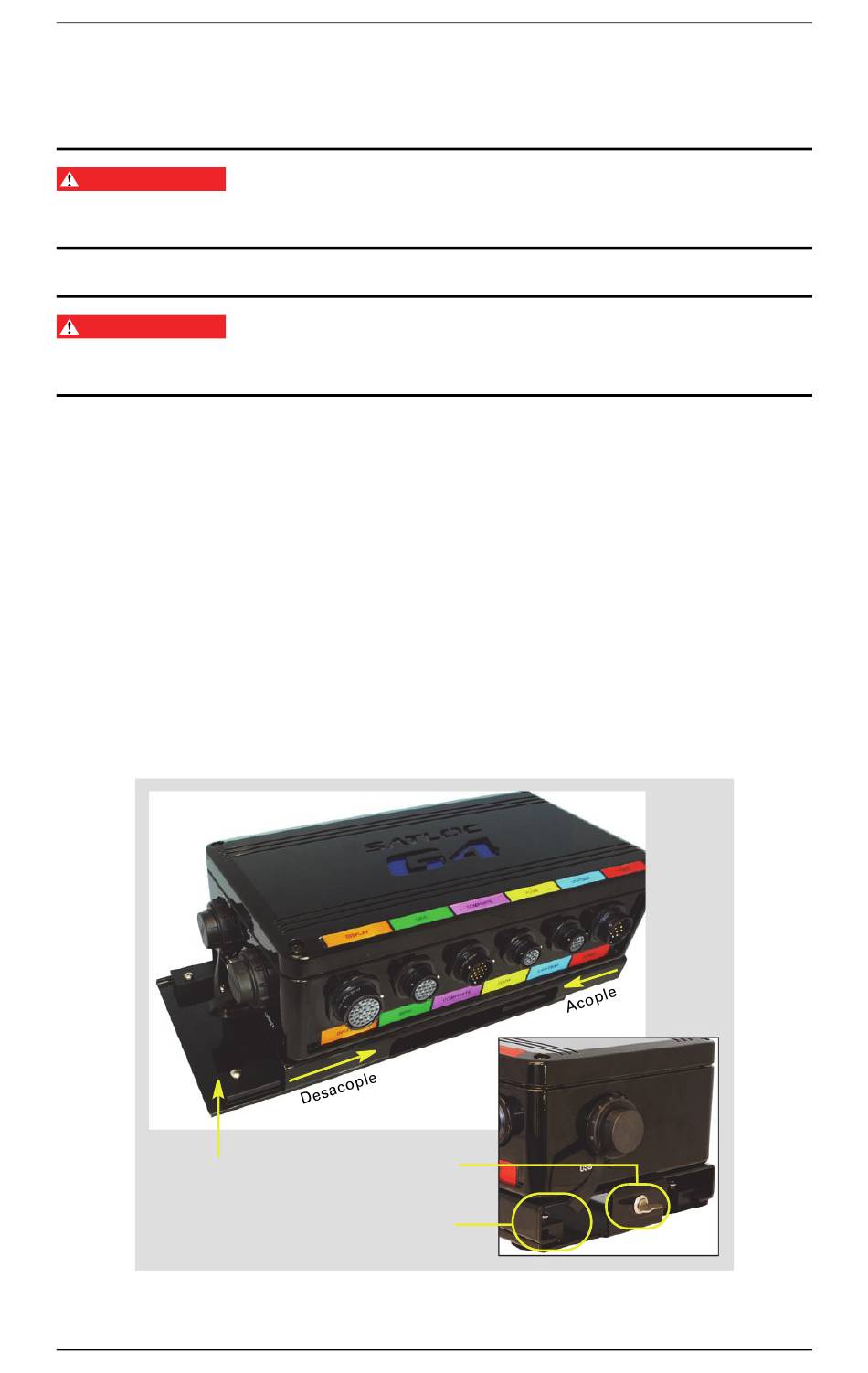

Figura 2-1: CPU en su bandeja deslizante de liberación rápida
Satloc G4 Guía de Instalación
Revea todas las advertencias en Capítulo 3, "Conexión de la CPU"
Considere el uso de componentes y las ubicaciones de los
Traba lateral
Guía de deslizamiento
6
PN 875-9307-000 Rev A1
