Instalación de la pantalla táctil Utilizando la Junta
Articulada Ram
1.
Determine dónde desea instalar la consola. Debe estar ubicada con fácil
acceso y visibilidad para el operador.
2.
Afloje la perilla y retire la esfera(s) de montaje de la junta articulada Ram

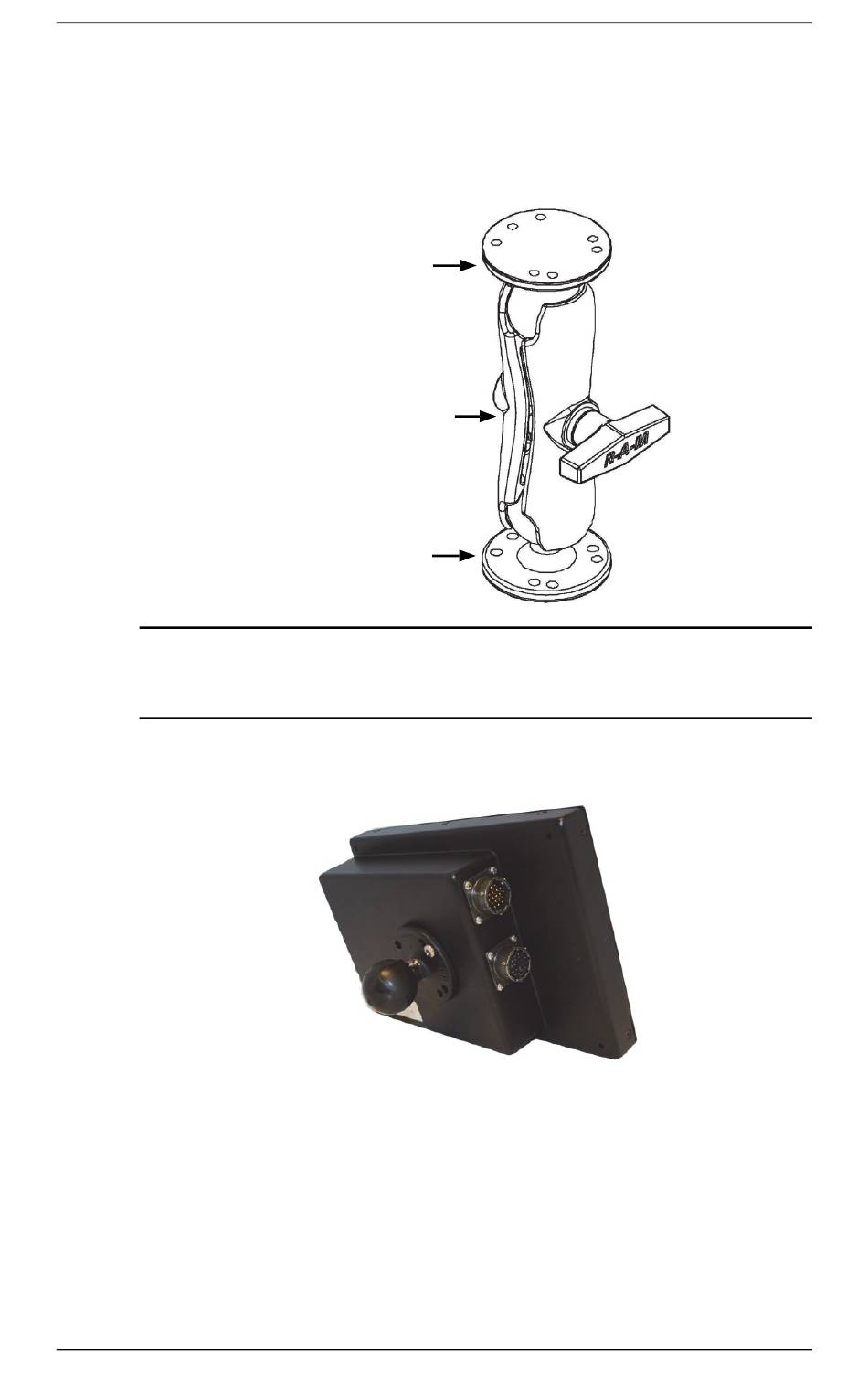

Junta de montaje articulada Ram
Nota: La consola de la pantalla que usted recibió podría incluir una esfera
de montaje ya fijada en la parte posterior de la pantalla. Si es así, continúe
con el paso 4.
3.
Fije una de las esferas de montaje en la parte posterior de la consola,
utilizando los tornillos suministrados (ver nota anterior).
4.
Fije la segunda esfera de montaje en la ubicación seleccionada, utilizando
un tornillo de longitud adecuada.
5.
Una vez que la base está correctamente unida a la superficie de la aeronave,
re-ensamble la junta de montaje a la parte posterior de la consola.
6.
Ajuste el mecanismo con la perilla de rosca cuando la pantalla se encuentre
en la posición deseada.
Satloc G4 Guía de Instalación
Esfera de montaje
Esfera de montaje
9
Capítulo 2: Ensamble de los Componentes
PN 875-9307-000 Rev A1
