- Página 1 Remeha P 420 Español Caldera de gasóleo/gas 24/04/06 Especificacion es técnicas 63191...
-
Página 2: Tabla De Contenido
Piezas de recambio ................17 Remeha P 420... -
Página 3: Generalidades
Información particular Información a tener en cuenta para mantener el confort Consultar Consultar otro manual u otras páginas del manual de instrucciones 10/02/06 - 300004747-001-B Remeha P 420... -
Página 4: Descripción

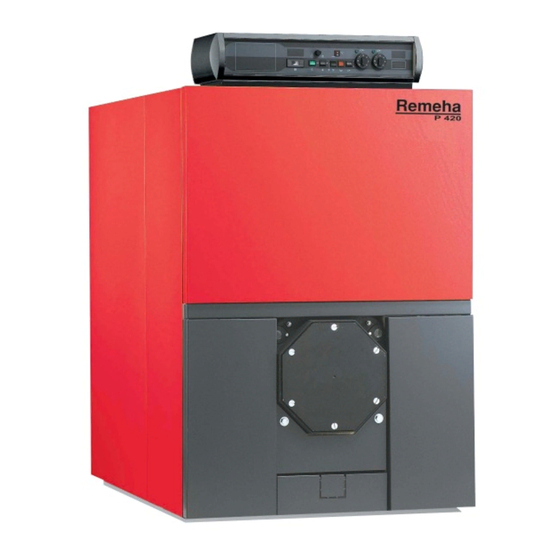

La potencia útil de las calderas de la línea P 420 está comprendida entre 250 y 700 kW. Línea de calderas Calderas con cuadro de mando que pueden equiparse opcionalmente con una regulación Rematic 2945 C3 sólo para la... -
Página 5: Características Técnicas
A marcha nominal (potencia alta de la caldera) = del 13.1 al 13.5% para el gasóleo doméstico y del 9.5% para el gas natural. Temperatura de caldera : 80 ºC Temperatura ambiente : 20 ºC 10/02/06 - 300004747-001-B Remeha P 420... -
Página 6: Dimensiones Principales
1427 1427 1427 1447 1447 1447 1447 1800 1950 2120 2305 2465 2625 2785 1505 1665 1825 1985 2145 2305 2465 1183 1343 1503 1663 1823 1983 2143 Remeha P 420 10/02/06 - 300004747-001-B... -
Página 7: Colocación De La Caldera
Colocación de la caldera 1 Colocación en la sala de calderas Para montar la caldera P 420 y gracias a su bastidor no es necesario ningún zócalo especial. Al tener un hogar cerrado, no necesita que el suelo sea refractario al calor. Basta simplemente conque el suelo pueda soportar el peso de la caldera en funcionamiento. -
Página 8: Ventilación
Conviene señalar que nuestra garantía contractual no cubre la corrosión de la caldera o de sus elementos accesorios producida por compuestos clorados o fluorados. Montaje Para efectuar el montaje de la caldera, consultar las instrucciones de instalación. Remeha P 420 10/02/06 - 300004747-001-B... -
Página 9: Conexión Hidráulica
Tratamiento del agua si TH > 25° Contador de agua Bomba de carga sanitaria Mariposa antirretroceso Entrada de agua fría sanitaria Reductor de presión (si la presión de la red es de 5.5 bar) 10/02/06 - 300004747-001-B Remeha P 420... -
Página 10: Recomendaciones Importantes Para La Conexión Del Circuito De Calefacción
- La temperatura del agua en la caldera se mantiene a 50 °C o más: ; la primera marcha debe ajustarse a un mínimo del 30% de la marcha nominal - Funcionamiento a baja temperatura modulada (temperatura mínima de impulsión: 40 ºC): ; la primera marcha debe ajustarse a un mínimo del 50% de la marcha nominal Remeha P 420 10/02/06 - 300004747-001-B... -
Página 11: Llenado De La Instalación
No se debe efectuar ningún cambio de caldera en una red antigua sin antes haber enjuagado cuidadosamente la instalación. Tener prevista la instalación de un colector de decantación de lodos en el retorno y muy cerca de la caldera. 10/02/06 - 300004747-001-B Remeha P 420... -
Página 12: Conexión A La Chimenea
1 Determinación del conducto de humos Para determinar la sección y altura de la chimenea, consultar la reglamentación vigente. Conviene mencionar que las calderas P 420 son calderas de hogar presurizado estanco, y que la presión de la tobera no debe superar los 0 mbar, salvo por las precauciones particulares de estanqueidad en el caso de conectarse a un recuperador/condensador estático por ejemplo. -
Página 13: Conexión De Gasóleo O Gas
- øB máximo = 330 mm con 4 fijaciones a 15° o a 45° øA øB øM Consultar las instrucciones facilitadas con el quemador. Conexiones eléctricas Consultar las instrucciones de conexión del cuadro de mando. 10/02/06 - 300004747-001-B Remeha P 420... -
Página 14: Mantenimiento De La Caldera
- Deshollinar cuidadosamente los conductos de humos con ayuda del cepillo suministrado para ello. - Cepillar los turbuladores. - Si es posible, utilizar un aspirador. - Cortar la alimentación eléctrica de la caldera. - Desenganchar el panel delantero superior. Remeha P 420 10/02/06 - 300004747-001-B... -
Página 15: Posicionamiento De Los Turbuladores
El número de pieza de 8 cifras del turbulador se graba en la fundición Conducto de humos P 420-8 P 420-9 - P 420-10 P 420-11 - P 420-12 P 420-13 - P 420-14 Superiores 8229-0010 seguido de... -
Página 16: Limpieza Del Envolvente
4 Precauciones a tomar en caso de parada de la calefacción existiendo riesgo de heladas Recomendamos utilizar un anticongelante bien dosificado para evitar que el agua de la calefacción se congele. En su defecto, vaciar completamente la instalación. Remeha P 420 10/02/06 - 300004747-001-B... -
Página 17: Mantenimiento Del Quemador
La placa de señalización que se fija durante la instalación de la caldera permite identificarla de manera precisa e indica sus características principales. Tipo de caldera Márgenes de potencia Caudales térmicos Piezas de recambio Ver la página siguiente. 10/02/06 - 300004747-001-B Remeha P 420... -
Página 18: Piezas De Recambio - P 420
Piezas de recambio - P 420 Para pedir un recambio, indicar el número de referencia situado delante de la identificación deseada. 10/02/06 - 300004747-002-B Cuerpo de caldera Remeha P 420 10/02/06 - 300004747-001-B... -
Página 19: Envolvente
Envolvente 10/02/06 - 300004747-001-B Remeha P 420... - Página 20 Aislamiento del cuerpo Cuadro RC 1 Remeha P 420 10/02/06 - 300004747-001-B...
- Página 21 Puerta del hogar 10 mm completa con orificio por 8229-8943 encargo Controladores de caudal Puerta del hogar 15 mm completa con orificio por 8229-8947 encargo 8802-4703 Controlador de caudal P 420-7 18.1 9495-0050 Tapón 1/4" 8802-4707 Controlador de caudal P 420-8 8229-0532 Placa entera para puerta del hogar...
- Página 22 Aislamiento inferior del cuerpo - 11 y 12 elementos 8229-0514 Panel superior trasero completo anchura 490 mm Aislamiento inferior del cuerpo - 13 y 14 8229-8818 Guía de cables izquierda completa P 420-7 8229-4036 elementos 8229-8819 Guía de cables izquierda completa P 420-8...
- Página 23 10/02/06 - 300004747-001-B Remeha P 420...
- Página 24 © Derechos de autor Todos los datos técnicos que figuran en las presentes instrucciones, así como las ilustraciones y esquemas eléctricos, son de nuestra propiedad, y no se pueden reproducir sin nuestra autorización previa por escrito. .Las descripciones y características son sólo a título informativo, por lo que pueden sufrir modificaciones sin previo aviso y sin que hayan de aplicarse obligatoriamente a los aparatos entregados o solicitados.
