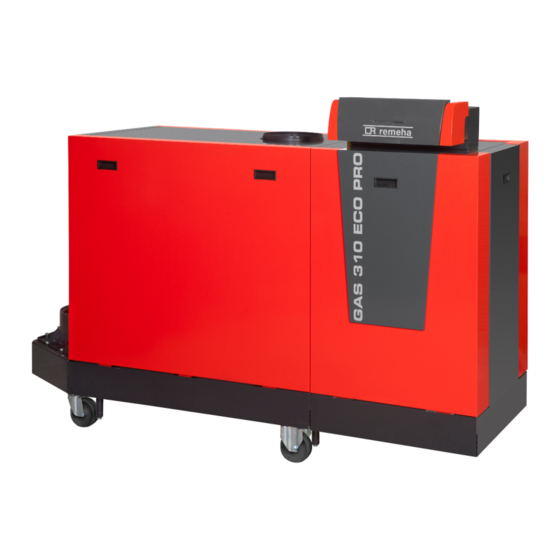

Caldera de pie de condensación con combustión a gas
Ocultar thumbs Ver también para Gas 310 ECO PRO:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Caldera de pie de condensación con combustión a gas
Gas 310 ECO PRO -
Gas 610 ECO PRO
128198 02
Instrucciones de
instalación,
utilización y
mantenimiento
España
ES

Publicidad

Tabla de contenido
loading

Manuales relacionados para REMEHA Gas 310 ECO PRO

Resumen de contenidos para REMEHA Gas 310 ECO PRO

  • Página 1 España Caldera de pie de condensación con combustión a gas Gas 310 ECO PRO - Gas 610 ECO PRO Instrucciones de instalación, utilización y mantenimiento 128198 02...

  • Página 2: Declaración De Conformidad Ce

    Declaración de conformidad CE El aparato se ajusta al modelo normalizado descrito en la declaración de conformidad CE, y se fabrica y se pone en circulación de acuerdo con las exigencias de las directivas europeas. El original de la declaración de conformidad se puede obtener dirigiéndose al fabricante.

  • Página 3: Tabla De Contenido

    3.2.3 Placa de características ........12 3.2.4 Pruebas realizadas en fábrica .......12 Principales componentes ........13 3.3.1 Tipo de caldera Gas 310 ECO PRO .....13 3.3.2 Tipo de caldera Gas 610 ECO PRO .....14 3.3.3 Bomba del sistema ..........15 3.3.4 Ajuste de la temperatura del agua ......15 3.3.5...
  • Página 4 Índice Opciones de instalación ........20 4.3.1 Transporte .............20 4.3.2 Implantación de la caldera ........21 4.3.3 Dimensiones principales ........26 Conexiones hidráulicas ........28 4.4.1 Limpieza de la instalación ........28 4.4.2 Conexión del circuito de calefacción .....28 4.4.3 Conexión del conducto de evacuación de los condensados ............29 Conexión de gas ..........30 Conexiones de los conductos de aire/...
  • Página 5 5.2.4 Conexiones de los conductos de aire/humos ..53 5.2.5 Conexiones eléctricas ...........53 Puesta en servicio de la caldera .......54 Ajustes del gas ...........54 5.4.1 Ajuste de la relación aire/gas (Velocidad alta) ...............55 5.4.2 Ajuste de la relación aire/gas (Mínima potencia) ...............56 Comprobaciones y ajustes posteriores a la puesta en funcionamiento .........57 5.5.1...
  • Página 6 Índice 7.3.5 Limpieza del quemador .........74 7.3.6 Limpieza de la zona del quemador .......74 7.3.7 Comprobación del intercambiador de calor ..75 7.3.8 Limpieza del colector de condensados ....76 7.3.9 Limpieza del sifón ..........76 7.3.10 Montaje de la caldera ..........77 7.3.11 Vuelva a poner la caldera en funcionamiento ..77 En caso de avería ..................79 Bloqueos y enclavamientos ......79...
  • Página 7 260612 - 128198 02...

  • Página 8: Introducción

    1. Introducción Gas 310 ECO PRO - Gas 610 ECO PRO Introducción Símbolos utilizados En estas instrucciones se emplean distintos niveles de peligro para llamar la atención sobre determinadas indicaciones. De esta forma pretendemos asegurar la seguridad del usuario, evitar posibles problemas y garantizar el buen funcionamiento del aparato.

  • Página 9: Generalidades

    Gas 310 ECO PRO - Gas 610 ECO PRO 1. Introducción Generalidades 1.3.1. Responsabilidad del fabricante Nuestros productos se fabrican respetando los requisitos de las distintas directivas europeas aplicables. Por lo que llevan el marcado [ y todos los documentos necesarios.
  • Página 10 1. Introducción Gas 310 ECO PRO - Gas 610 ECO PRO 4 Conservar los manuales en buen estado en un lugar próximo al aparato. Este aparato no está pensado para ser utilizado por personas (incluidos niños) con discapacidad física, sensorial o mental, ni por personas sin experiencia ni conocimientos, salvo que estén bajo la...

  • Página 11: Consignas De Seguridad Y Recomendaciones

    Gas 310 ECO PRO - Gas 610 ECO PRO 2. Consignas de seguridad y recomendaciones Consignas de seguridad y recomendaciones Normas de seguridad PELIGRO En caso de olor de gas: No encienda una Ilama, no accione contactos o interruptores eléctricos (timbre, alumbrado, motor, ascensor, etc.).

  • Página 12: Modificaciones

    2. Consignas de seguridad y recomendaciones Gas 310 ECO PRO - Gas 610 ECO PRO Conserve este documento en la carpeta situada en el interior de la carcasa de la caldera (Debajo del panel de instrumentos). Elementos del envolvente No quitar nunca el envolvente salvo para las operaciones de mantenimiento y reparación.

  • Página 13: Descripción Técnica

    Gas 310 ECO PRO - Gas 610 ECO PRO 3. Descripción técnica Descripción técnica Descripción general Caldera de pie de gas de condensación 4 Calefacción de alto rendimiento. 4 Bajas emisiones contaminantes. 4 Intercambiador de calor fabricado con elementos de aluminio fundido.

  • Página 14: Categorías De Aparatos

    3. Descripción técnica Gas 310 ECO PRO - Gas 610 ECO PRO 3.2.2. Categorías de aparatos Categoría de gas Tipo de gas Presión de conexión (mbar) Gas H (G20) 20 La caldera viene preajustada de fábrica para funcionar con gas natural G20 (Gas H).

  • Página 15: Principales Componentes

    Gas 310 ECO PRO - Gas 610 ECO PRO 3. Descripción técnica Principales componentes 3.3.1. Tipo de caldera Gas 310 ECO PRO T004014-E Sonda de temperatura retorno Conexión de impulsión Presostato diferencial de aire Filtro de gas Evacuación de los gases de combustión Placa de características...

  • Página 16: Tipo De Caldera Gas 610 Eco Pro

    3. Descripción técnica Gas 310 ECO PRO - Gas 610 ECO PRO 3.3.2. Tipo de caldera Gas 610 ECO PRO T004015-G Sonda de temperatura retorno Conexión de impulsión Presostato diferencial de aire Filtro de gas Evacuación de los gases de combustión Placa de características...

  • Página 17: Bomba Del Sistema

    Gas 310 ECO PRO - Gas 610 ECO PRO 3. Descripción técnica 3.3.3. Bomba del sistema La caldera no tiene una bomba integrada. Se puede instalar una bomba del sistema en el conector del control PCB estándar. Esto puede ser una bomba de dos posiciones (todo/nada) o una bomba moduladora (con control 0 - 10 V).

  • Página 18: Presostato Diferencial De Aire

    3. Descripción técnica Gas 310 ECO PRO - Gas 610 ECO PRO 3.3.7. Presostato diferencial de aire Antes del encendido y cuando la caldera está en funcionamiento, el presostato diferencial de aire PS mide la diferencia de presión entre los puntos de medición de la parte trasera del intercambiador de calor y el filtro de aire p .

  • Página 19: Tipo De Caldera Gas 610 Eco Pro

    Gas 310 ECO PRO - Gas 610 ECO PRO 3. Descripción técnica Tipo de caldera GAS 310 ECO PRO Unidad Características del circuito de calefacción Capacidad de agua Presión de servicio del agua mínimo Presión de servicio del agua (PMS) máximo...
  • Página 20 3. Descripción técnica Gas 310 ECO PRO - Gas 610 ECO PRO Tipo de caldera GAS 610 ECO PRO Unidad 1000 1150 1300 Rendimiento anual G20 109,6 109,5 109,4 109,3 109,2 109,1 (DIN 4702,Pieza 8) Datos relativos a los gases y a los gases de combustión mínimo...

  • Página 21: Instalación

    Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación Instalación Normativas para la instalación ADVERTENCIA La instalación del aparato debe ser efectuada por un profesional cualificado conforme a las disposiciones reglamentarias locales y nacionales en vigor. Empaquetado 4.2.1.

  • Página 22: Opciones De Instalación

    4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO Opciones de instalación 4.3.1. Transporte Para las calderas Gas 610 ECO PRO: Las características e instrucciones descritas son aplicables a cada módulo de la caldera. Tipo de caldera L (mm)

  • Página 23: Implantación De La Caldera

    Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación ¼ Para saber cómo montar las piezas, consultar las instrucciones de montaje que se facilitan con la caldera. 4.3.2. Implantación de la caldera n Tipo de caldera Gas 310 ECO PRO Versión izquierda...
  • Página 24 4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO C + 1100* 800* C + 600 C + 1100* 800* C + 600 C + C1 + 2200* 800* 800* C + C1 + 1200 T003499-B Es necesario dejar suficiente espacio si se trata del lado de funcionamiento.
  • Página 25 Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación n Tipo de caldera Gas 610 ECO PRO En este tipo de caldera no es posible escoger entre las versiones "orientada a la derecha" y "orientada a la izquierda". El panel de control viene montado en el frontal de serie, pero se puede rotar fácilmente para acceder a él desde el lado estrecho.
  • Página 26 4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO C + 1100* 3050* 800* 800* 1450 800* C + 600 T003768-E Es necesario dejar suficiente espacio si se trata del lado de funcionamiento. ¼ Para conocer las dimensiones de C, consulte el párrafo: "Dimensiones principales", página 26.

  • Página 27: Rotación Del Panel De Instrumentos

    Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación n Rotación del panel de instrumentos El panel de control viene montado en el frontal de serie, pero se puede rotar fácilmente para acceder a él desde el lado estrecho.

  • Página 28: Dimensiones Principales

    4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO 4.3.3. Dimensiones principales n Tipo de caldera Gas 310 ECO PRO Ø 250 Ø 80 Ø 250 Ø 65 Ø 65 T003472-H Gas 310 ECO A (mm) B (mm) C (mm) L (mm) Símbolo Conexión...
  • Página 29 Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación n Tipo de caldera Gas 610 ECO PRO 894,5 Ø 80 Ø 65 Ø 65 T003766-G Gas 610 A (mm) B (mm) C (mm) L (mm) Símbolo Conexión ECO PRO...

  • Página 30: Conexiones Hidráulicas

    4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO Conexiones hidráulicas 4.4.1. Limpieza de la instalación Colocación de la caldera en instalaciones nuevas (instalaciones de menos de 6 meses) 4 Limpiar la instalación con un limpiador universal para eliminar los residuos de la misma (cobre, estopa, fundente para soldadura).

  • Página 31: Conexión Del Conducto De Evacuación De Los Condensados

    Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación La conduite de départ est munie des dispositifs suivants: Vaina para una sonda de control de temperatura externa ( ½" ). Purgador (⅛"). Conexión para válvula de seguridad (1½").

  • Página 32: Conexión De Gas

    4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO Conexión de gas Información sobre las conexiones de la caldera Gas 610 ECO PRO: Las características e instrucciones descritas son aplicables a cada módulo de la caldera. ADVERTENCIA Cerrar la llave principal del gas antes de empezar a trabajar en los conductos de gas.

  • Página 33: Clasificación

    Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación Con una conexión de gases de combustión de dos o más Gas 310 ECO PRO calderas, se tienen que cambiar algunas velocidades del ventilador. Cambie los valores de los parámetros p18, p19 y p20 para cada caldera en la conexión de gases de combustión.

  • Página 34: Longitudes De Los Conductos De Aire / Humos

    4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO Al evacuar gases de combustión de tipo C6, el material del sistema de escape debe cumplir con Gastec QA o suministrarse con el marcado CE. La construcción del equipo para evacuar los gases de combustión debe calcularse conforme a la EN 13384 (partes 1 y 2).
  • Página 35 (paralelo). Cuando el diámetro de las tuberías para la evacuación del aire y de los gases de combustión es distinto de 250 mm conviene utilizar un reductor. Gas 310 ECO PRO Longitud de la chimenea para la versión cerrada Longitud máxima (L) Tipo de caldera de Ø...
  • Página 36 CLV. Con excepción de la zona litoral. El desnivel máximo permitido entre la alimentación del aire de combustión y la evacuación de los gases de combustión es de 36 m. Gas 310 ECO PRO Longitud de la chimenea en las distintas zonas de presión Longitud máxima (L) Tipo de caldera de Ø...

  • Página 37: Cuadro De Reducción

    Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación n Cuadro de reducción Reducciones del tubo para los distintos elementos utilizados Codo 45° Codo 90° Diámetro Reducción del tubo Reducción del tubo 150 mm 1,2 m 2,1 m...

  • Página 38: Conexión Del Conducto De Evacuación De Los Gases De Combustión

    4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO No dude en llamarnos si necesita información adicional. 4.6.5. Conexión del conducto de evacuación de los gases de combustión La caldera está equipada con una clapeta antirrevoco mecánica de gases de combustión de fábrica.

  • Página 39: Conexiones Eléctricas

    Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación 2. Monte los conductos de admisión de aire sin soldarlos. Las tuberías deben ser estancas y resistentes a la corrosión. Conecte las tuberías sin ejercer presión entre las secciones.

  • Página 40: Autómata De Mando

    4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO 4.7.1. Autómata de mando Precableado en la caldera Cable de corriente de tres hilos La caldera cuenta con una detección de fases. La caldera está totalmente precableada. La caldera resulta adecuada para una alimentación de 230 V / 50 Hz con conexión a tierra/neutro/línea.

  • Página 41: Recomendaciones

    Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación ADVERTENCIA Los siguientes componentes de la caldera están a una tensión de 230V: Conexión eléctrica de la bomba de calefacción (CV) (si está presente). Conexión eléctrica del bloque de gas combinado.

  • Página 42: Tarjeta Electrónica De Control Estándar

    4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO ATENCION Separar los cables de sondas de los cables de 230 V. 4.7.3. Tarjeta electrónica de control estándar La protección PCB SU, que protege la caldera, está conectada al PCB PCU-06 control estándar.

  • Página 43: Conexión Del Control On/Off

    Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación Acceso a los PCB situados detrás del panel de control: 1. Desatornillar los 4 tornillos de fijación laterales del cuadro de mando. 2. Retirar la cubierta de protección. 3. Abrir la cubierta frontal.

  • Página 44: Conexión De Un Regulador Modulante

    4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO 4.7.5. Conexión de un regulador modulante En su versión estándar, la caldera incorpora una conexión OpenTherm. De esta forma, se pueden conectar los controladores de la sala OpenTherm de modulación sin realizar ningún otro ajuste.

  • Página 45: Bomba Del Sistema

    Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación 4.7.8. Bomba del sistema Se puede conectar una bomba de calefacción externa a los bornes (Pump) del conector de conexión. La potencia máxima absorbida es de 300 VA. ¼ Para obtener más información sobre el control de una bomba modulante Véase el apartado: "Posibilidades de conexión de la...

  • Página 46: Control Del Regulador De Tiro De Gases De Combustión (Fgv)

    4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO ATENCION Al retirar está tarjeta electrónica, la caldera muestra el código de error e[38. Para evitar este error hay que ejecutar la función de detección automática después de quitar esta tarjeta electrónica.

  • Página 47: Salida Analógica (0-10 V)

    Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación n Salida analógica (0-10 V) La función de la salida analógica se puede ajustar mediante el 0-10 parámetro p36. Se puede utilizar una señal de 0-10 V para informar de la potencia o de la temperatura suministrada.

  • Página 48: Entrada Analógica (0-10 V)

    4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO Señal de salida (V) Potencia (%) Descripción Caldera apagada Bloqueo 20 - 100 Potencia suministrada 2,0 - 10 (1) Depende de la profundidad de modulación mínima (régimen preajustado, estándar 20%) n Entrada analógica (0-10 V)

  • Página 49: Conexión De La Sonda Exterior (Tout)

    Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación n Conexión de la sonda exterior (Tout) Es posible conectar una sonda exterior a los bornes (Tout) del conector de conexión (Accesorio). Con un termostato on/off, la Tout caldera regulará la temperatura en función del ajuste de la curva de Tout calefacción interna.

  • Página 50: Esquema Eléctrico

    4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO Tipo de caldera Presión de alimentación del gas Ajuste VPS (Máx.) Gas 310 ECO PRO (Máx.) Esquema eléctrico PCU-06 Mains Pump On / Off 1 2 3 2 3 4 5...

  • Página 51: Llenado De La Instalación

    Gas 310 ECO PRO - Gas 610 ECO PRO 4. Instalación Llenado de la instalación ATENCION Se requiere una gran atención durante el tratamiento del agua. Para obtener más información, consulte nuestra publicación sobre normas de calidad del agua. Es obligatorio respetar las normas que figuran en este documento.

  • Página 52: Llenado Del Sifón

    4. Instalación Gas 310 ECO PRO - Gas 610 ECO PRO 4.9.2. Llenado del sifón 1. Llene el sifón con agua a través del depósito de condensados (Hasta la marca de nivel). ATENCION Vuelva a colocar la tapa de sellado del colector de condensados.

  • Página 53: Puesta En Marcha

    Gas 310 ECO PRO - Gas 610 ECO PRO 5. Puesta en marcha Puesta en marcha Cuadro de control Información sobre el funcionamiento de la caldera Gas 610 ECO PRO: Cada módulo cuenta con su propio panel de instrumentos. ¼ Consulte el manual de mantenimiento e instalación HMI GAS 310/610 ECO PRO para obtener instrucciones completas sobre el funcionamiento.

  • Página 54: Últimas Comprobaciones Antes De La Puesta En Funcionamiento

    5. Puesta en marcha Gas 310 ECO PRO - Gas 610 ECO PRO Menú Mantenimiento: Presión del agua: Los parámetros del nivel Instalador se pueden modificar. La presión del agua es demasiado baja. Solo con el sensor de presión hidráulica conectado (Accesorio).

  • Página 55: Circuito De Gas

    Gas 310 ECO PRO - Gas 610 ECO PRO 5. Puesta en marcha ¼ Véase el capítulo: "Lista de comprobación para la puesta en servicio", página 82. 5.2.2. Circuito de gas ADVERTENCIA Compruebe que la caldera no está conectada a la corriente.

  • Página 56: Puesta En Servicio De La Caldera

    5. Puesta en marcha Gas 310 ECO PRO - Gas 610 ECO PRO Puesta en servicio de la caldera 1. Conectar la corriente accionando el interruptor de marcha/paro de la caldera. 2. Ajustar los componentes (termostatos, regulación) de manera que se produzca una demanda de calor.

  • Página 57: Ajuste De La Relación Aire/Gas (Velocidad Alta)

    Gas 310 ECO PRO - Gas 610 ECO PRO 5. Puesta en marcha 5.4.1. Ajuste de la relación aire/gas (Velocidad alta) Información sobre la comprobación o el montaje de la caldera Gas 610 ECO PRO: Las características e instrucciones descritas son aplicables a cada módulo de ºCºFh...

  • Página 58: Ajuste De La Relación Aire/Gas (Mínima Potencia)

    5. Puesta en marcha Gas 310 ECO PRO - Gas 610 ECO PRO 5.4.2. Ajuste de la relación aire/gas (Mínima potencia) Información sobre la comprobación o el montaje de la caldera Gas 610 ECO PRO: Las características e ºCºFh instrucciones descritas son aplicables a cada módulo de ºC...

  • Página 59: Comprobaciones Y Ajustes Posteriores A La Puesta En Funcionamiento

    Gas 310 ECO PRO - Gas 610 ECO PRO 5. Puesta en marcha Comprobaciones y ajustes posteriores a la puesta en funcionamiento 5.5.1. Últimas comprobaciones 1. Retirar el equipo de medición. 2. Volver a colocar el tapón de toma de humos.

  • Página 60: Modificación De Los Ajustes

    5. Puesta en marcha Gas 310 ECO PRO - Gas 610 ECO PRO 4 5t = Estado. 4 5v = Subestado. 4 t1 = Temperatura de impulsión (°C). 4 t" = Temperatura de retorno (°C). 4 t4 = Temperatura exterior (°C) Únicamente con sonda exterior (Accesorio).

  • Página 61: Parada De La Caldera

    Gas 310 ECO PRO - Gas 610 ECO PRO 6. Parada de la caldera Parada de la caldera Parada de la instalación Si el sistema de calefacción central no se utiliza durante un largo período, se recomienda dejar la caldera sin tensión.

  • Página 62: Control Y Mantenimiento

    7. Control y mantenimiento Gas 310 ECO PRO - Gas 610 ECO PRO Control y mantenimiento General El intercambiador de calor de aluminio fundido/silicona forma el núcleo de la caldera. Al combinarse con la forma geométrica específica, se limita la circulación de los gases de combustión. En la...

  • Página 63: Control De La Presión Hidráulica

    Gas 310 ECO PRO - Gas 610 ECO PRO 7. Control y mantenimiento 4. Comprobar las conexiones de chimenea. 5. Comprobación de contaminación en el filtro de gas. 6. Comprobación de la combustión. 7. Comprobación de la manguera de suministro de aire.

  • Página 64: Comprobación De La Calidad Del Agua

    7. Control y mantenimiento Gas 310 ECO PRO - Gas 610 ECO PRO 7.2.3. Comprobación de la calidad del agua 1. Llene una botella limpia con agua de la instalación/caldera a través de la llave de llenado y purga. 2. Compruebe la calidad de esta muestra de agua o haga que la comprueben.

  • Página 65: Comprobación De La Combustión

    Gas 310 ECO PRO - Gas 610 ECO PRO 7. Control y mantenimiento 7.2.6. Comprobación de la combustión La combustión se comprueba midiendo el porcentaje de O el conducto de evacuación de humos. 1. Desenroscar el tapón de toma de humos.

  • Página 66: Comprobación Del Cierre Antisuciedad

    7. Control y mantenimiento Gas 310 ECO PRO - Gas 610 ECO PRO 7.2.8. Comprobación del cierre antisuciedad Con un funcionamiento en habitación estanca, desconecte la tubería de suministro de aire encima de la caldera para acceder al cierre antisuciedad.

  • Página 67: Comprobación Del Presostato Diferencial De Aire Ps

    Gas 310 ECO PRO - Gas 610 ECO PRO 7. Control y mantenimiento 7.2.10. Comprobación del presostato diferencial de aire PS Comprobación del presostato diferencial de aire + 1. Apagar la caldera. 2. Desconecte la manguera de silicona en el + lateral (P1) del presostato diferencial de aire.

  • Página 68: Comprobación Del Control De Estanqueidad De Gas Vps

    7. Control y mantenimiento Gas 310 ECO PRO - Gas 610 ECO PRO 7.2.11. Comprobación del control de estanqueidad de gas VPS A - Control de estanqueidad 1. Apagar la caldera. 2. Cierre la válvula de gas de la caldera.
  • Página 69 Gas 310 ECO PRO - Gas 610 ECO PRO 7. Control y mantenimiento B - Compruebe el valor del presostato 1. Elimine la presión del bloque de gas; para hacerlo, retire la manguera conectada al punto de medición 3 del bloque de gas (En el lado opuesto del presostato VPS).

  • Página 70: Comprobación Del Presostato De Gas Mínima Gps

    7. Control y mantenimiento Gas 310 ECO PRO - Gas 610 ECO PRO 7.2.12. Comprobación del presostato de gas mínima Gps 1. Apagar la caldera. 2. Abra el tornillo en el punto de medición 2 del bloque de gas. 3. Conecte un manómetro al punto de medición 2 del bloque de gas.
  • Página 71 Gas 310 ECO PRO - Gas 610 ECO PRO 7. Control y mantenimiento Si las operaciones de revisión y mantenimiento estándar han puesto de manifiesto la necesidad de efectuar trabajos de mantenimiento complementarios, proceder como se indica a continuación en función...

  • Página 72: Limpieza Del Ventilador Y Venturi

    7. Control y mantenimiento Gas 310 ECO PRO - Gas 610 ECO PRO 7.3.1. Limpieza del ventilador y Venturi 1. Retirar las conexiones eléctricas del ventilador. Deslice hacia atrás las clavijas de seguridad situadas a los dos lados de la toma de corriente (Puede utilizar un destornillador pequeño para ello).

  • Página 73: Limpieza E Inspección De La Válvula Antirrevoco

    Gas 310 ECO PRO - Gas 610 ECO PRO 7. Control y mantenimiento 7.3.2. Limpieza e inspección de la válvula antirrevoco La clapeta antirrevoco debe sustituirse si está deteriorada. 1. Retirar las conexiones eléctricas del ventilador. Deslice hacia atrás las clavijas de seguridad situadas a los dos lados de la toma de corriente (Puede utilizar un destornillador pequeño para ello).

  • Página 74: Sustitución Del Electrodo De Ionización/ Encendido

    7. Control y mantenimiento Gas 310 ECO PRO - Gas 610 ECO PRO 7.3.3. Sustitución del electrodo de ionización/ encendido Cambiar el electrodo de ionización/encendido en los siguientes casos: 4 Corriente de ionización <3 µA. 4 El electrodo está dañado o desgastado (Inspección visual).

  • Página 75: Limpieza Del Filtro De Gas

    Gas 310 ECO PRO - Gas 610 ECO PRO 7. Control y mantenimiento 7.3.4. Limpieza del filtro de gas Las calderas de 5 a 9 elementos se suministran con un bloque de gas diferente al de la caldera de 10 elementos.

  • Página 76: Limpieza Del Quemador

    7. Control y mantenimiento Gas 310 ECO PRO - Gas 610 ECO PRO 7.3.5. Limpieza del quemador 1. Afloje las tuercas del adaptador: Quite las tuercas. 2. Levante y retire el quemador del intercambiador de calor. 3. Compruebe el quemador y, si es necesario, límpielo sin tocarlo (por ejemplo, con aire comprimido entre 2 y 5 bares;...

  • Página 77: Comprobación Del Intercambiador De Calor

    Gas 310 ECO PRO - Gas 610 ECO PRO 7. Control y mantenimiento 7.3.7. Comprobación del intercambiador de calor 1. Desenrosque las tuercas de la compuerta de inspección del intercambiador de calor. 2. Retire la compuerta de inspección del intercambiador de calor y extraiga la tela aislante.

  • Página 78: Limpieza Del Colector De Condensados

    7. Control y mantenimiento Gas 310 ECO PRO - Gas 610 ECO PRO 7.3.8. Limpieza del colector de condensados 1. Retire los dos tapones de sellado del colector de condensados. (Delante y detrás de la conexión de descarga de gases de combustión).

  • Página 79: Montaje De La Caldera

    Gas 310 ECO PRO - Gas 610 ECO PRO 7. Control y mantenimiento 7.3.10. Montaje de la caldera 1. Montar el quemador. El quemador tiene 2 orificios en la parte delantera. Colóquelo en los *1 pasadores de soporte en la apertura del quemador.
  • Página 80 7. Control y mantenimiento Gas 310 ECO PRO - Gas 610 ECO PRO Tras llevar a cabo el mantenimiento, rellene la lista de comprobación. 260612 - 128198 02...

  • Página 81: En Caso De Avería

    Gas 310 ECO PRO - Gas 610 ECO PRO 8. En caso de avería En caso de avería Bloqueos y enclavamientos Información sobre el funcionamiento de la caldera Gas 610 ECO PRO: Las características e instrucciones descritas son aplicables a cada módulo de la caldera.

  • Página 82: Memoria De Errores

    8. En caso de avería Gas 310 ECO PRO - Gas 610 ECO PRO Para poder volver a poner la caldera en servicio, hay que eliminar las causas del bloqueo y pulsar la tecla J 8.1.4. Memoria de errores El regulador de la caldera dispone de una memoria de errores. En esta memoria se graban los 10 últimos errores que se han...

  • Página 83: Piezas De Recambio

    Gas 310 ECO PRO - Gas 610 ECO PRO 9. Piezas de recambio Piezas de recambio Generalidades Si después de un trabajo de inspección o mantenimiento se constata que es necesario cambiar algún componente de la caldera, utilice únicamente piezas de recambio originales o piezas de recambio y materiales recomendados.

  • Página 84: 10 Listas De Comprobación

    10. Listas de comprobación Gas 310 ECO PRO - Gas 610 ECO PRO 10 Listas de comprobación 10.1 Lista de comprobación para la puesta en servicio N.º Operaciones a realizar para la puesta en servicio Fijación / Valor de las medidas Llenar la instalación con agua y comprobar la presión de agua...

  • Página 85: 10.2 Lista De Comprobación Para La Inspección Y El Mantenimiento Periódico

    Gas 310 ECO PRO - Gas 610 ECO PRO 10. Listas de comprobación 10.2 Lista de comprobación para la inspección y el mantenimiento periódico N.º Trabajos de inspección y/o mantenimiento Confirmación y fecha Control de la presión hidráulica Control de la corriente de ionización Comprobación de la calidad del agua...
  • Página 86 10. Listas de comprobación Gas 310 ECO PRO - Gas 610 ECO PRO 260612 - 128198 02...
