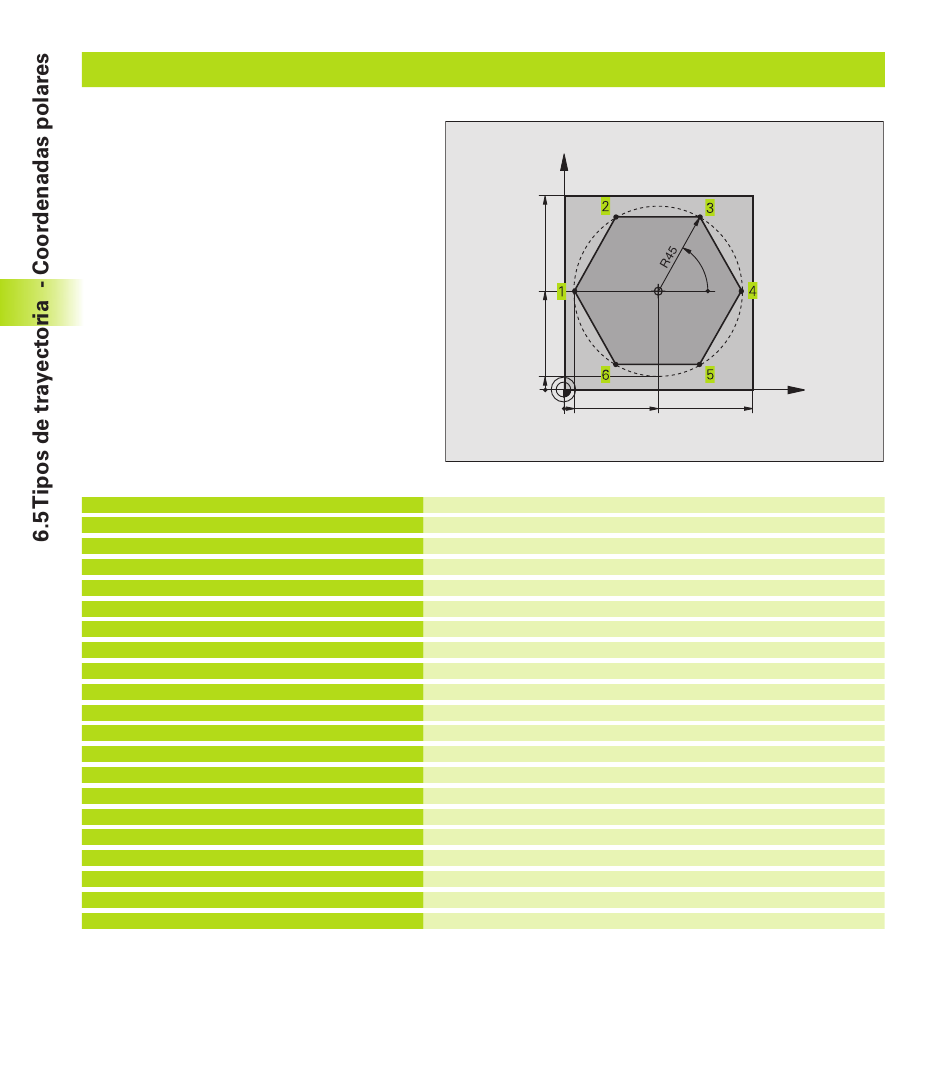

Ejemplo: Movimiento lineal en polares

%LI EARPO G71 *
10 G30 G17 X+0 Y+0 Z-20 *
20 G31 G90 X+100 Y+100 Z+0 *
30 G99 T1 L+0 R+7,5 *
40 T1 G17 S4000 *
50 G00 G40 G90 Z+250 *
60 I+50 J+50 *
70 G10 R+60 H+180 *
80 G01 Z-5 F1000 M3 *
90 G11 G41 R+45 H+180 F250 *
110 G26 R5 *
120 H+120 *
130 H+60 *
140 H+0 *
150 H-60 *
160 H-120 *
170 H+180 *
180 G27 R5 F500 *
190 G40 R+60 H+180 F1000 *
200 G00 Z+250 M2 *
999999 %LI EARPO G71 *
114
Y
100
50
5
5
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Definición del punto de referencia para las coordenadas polares
Posicionamiento previo de la herramienta
Desplazamiento a la profundidad de mecanizado
Llegada al punto 1 del contorno
Aproximación tangencial
Llegada al punto 2
Llegada al punto 3
Llegada al punto 4
Llegada al punto 5
Llegada al punto 6
Llegada al punto 1
Salida tangencial
Retirar la hta. del plano de mecanizado, cancelar la corrección de radio
Retirar la hta. en el eje de la misma, final del programa
6 Programmieren: Konturen programmieren
60°
I,J
X
50 100
