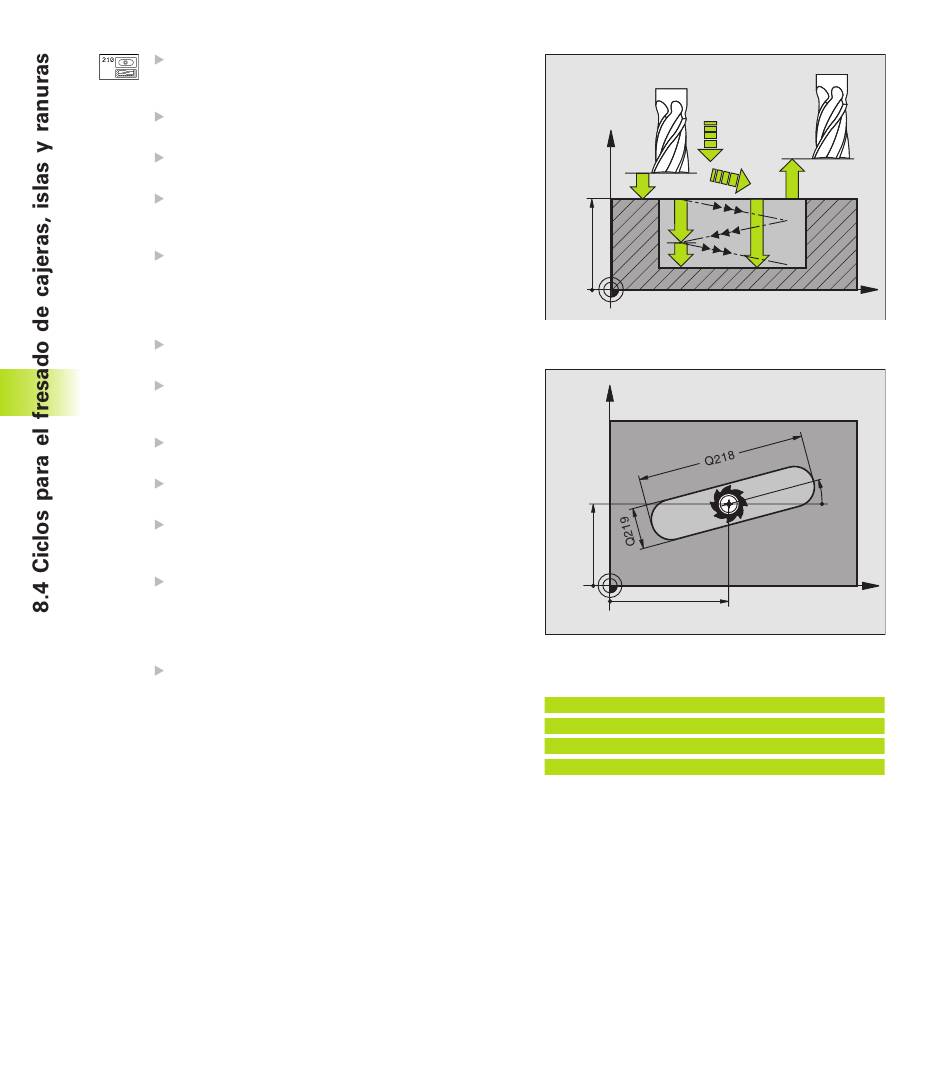

Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
Profundidad Q201 (valor incremental): Distancia entre la
superficie de la pieza y la base de la ranura
Avance de fresado Q207: Velocidad de desplazamiento
de la hta. en el fresado en mm/min
Profundidad de pasada Q202 (valor incremental):
Medida, según la cual se aproxima la hta. en total en
un movimiento pendular en el eje de la misma.
Tipo de mecanizado (0/1/2) Q215: Determinar el tipo de
mecanizado:
0: Desbaste y acabado
1: Sólo desbaste
2: Sólo acabado
Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
2ª distancia de seguridad Q204 (valor incremental):
Coordenada Z en la cual no se puede producir ninguna
colisión entre la hta. y la pieza
Centro 1er eje Q216 (valor absoluto): Centro de la ranura
en el eje principal del plano de mecanizado
Centro 2º eje Q217 (valor absoluto): Centro de la ranura
en el eje transversal del plano de mecanizado
Longitud lado 1 Q218 (valor paralelo al eje principal del
plano de mecanizado): Introducir el lado más largo de la
ranura
Longitud del lado 2 Q219 (valor paralelo al eje transver-
sal del plano de mecanizado): Introducir la anchura de
la ranura, si se introduce la anchura de la ranura igual al
diámetro de la hta, el TNC sólo realiza el desbaste
(fresado de la ranura)
Angulo de giro Q224 (valor absoluto): Angulo, según el
cual se gira toda la ranura; el centro de giro está en el
centro de la ranura
180
Z
Q200
Q203
Q202
Y
Q217
Q216
Ejemplo de frase NC:
51 G210 Q200=2 Q201=-20 Q207=500
Q202=5 Q215=0 Q203=+0 Q204=50
Q216=+50 Q217=+50 Q218=80 Q219=12
Q224=+15*
Q207
Q204
Q201
X
Q224
X
8 Programación: Ciclos
