Cableado eléctrico
Áreas de precaución
1. Cumpla la reglamentación vigente en su país respecto a los estándares técnicos de equipos eléctricos, la
regulación sobre el cableado y las pautas de cada compañía eléctrica.
CUIDADO
Asegúrese de contar con ingenieros que realicen el trabajo eléctrico utilizando circuitos especiales
según la normativa y este manual de instalación. La escasa capacidad o el funcionamiento incorrecto
del circuito eléctrico podrían ocasionar una descarga eléctrica o un incendio.
2. Instale la línea de comunicación de la unidad exterior alejada de las fuentes de alimentación para que no se
produzcan interferencias. (No utilice el mismo circuito).
3. Asegúrese de proporcionar la conexión a tierra designada para la unidad exterior.
ADVERTENCIA
Asegúrese de conectar a tierra la unidad exterior. No conecte la línea de puesta a tierra a conductos
de gas o agua, a pararrayos o al cableado del teléfono. Si la toma a tierra resulta deficiente, puede
provocar una descarga eléctrica.
4. Instale con cierta holgura el cableado de la unidad interior, el de la unidad de recuperación del calor y el de
las unidades exteriores, ya que será necesario retirar la caja de cables para realizar tareas de servicio.
5. Nunca conecte la fuente principal de corriente al bloque de terminales de la línea de comunicación Si lo
hace, podrían quemarse las piezas eléctricas.

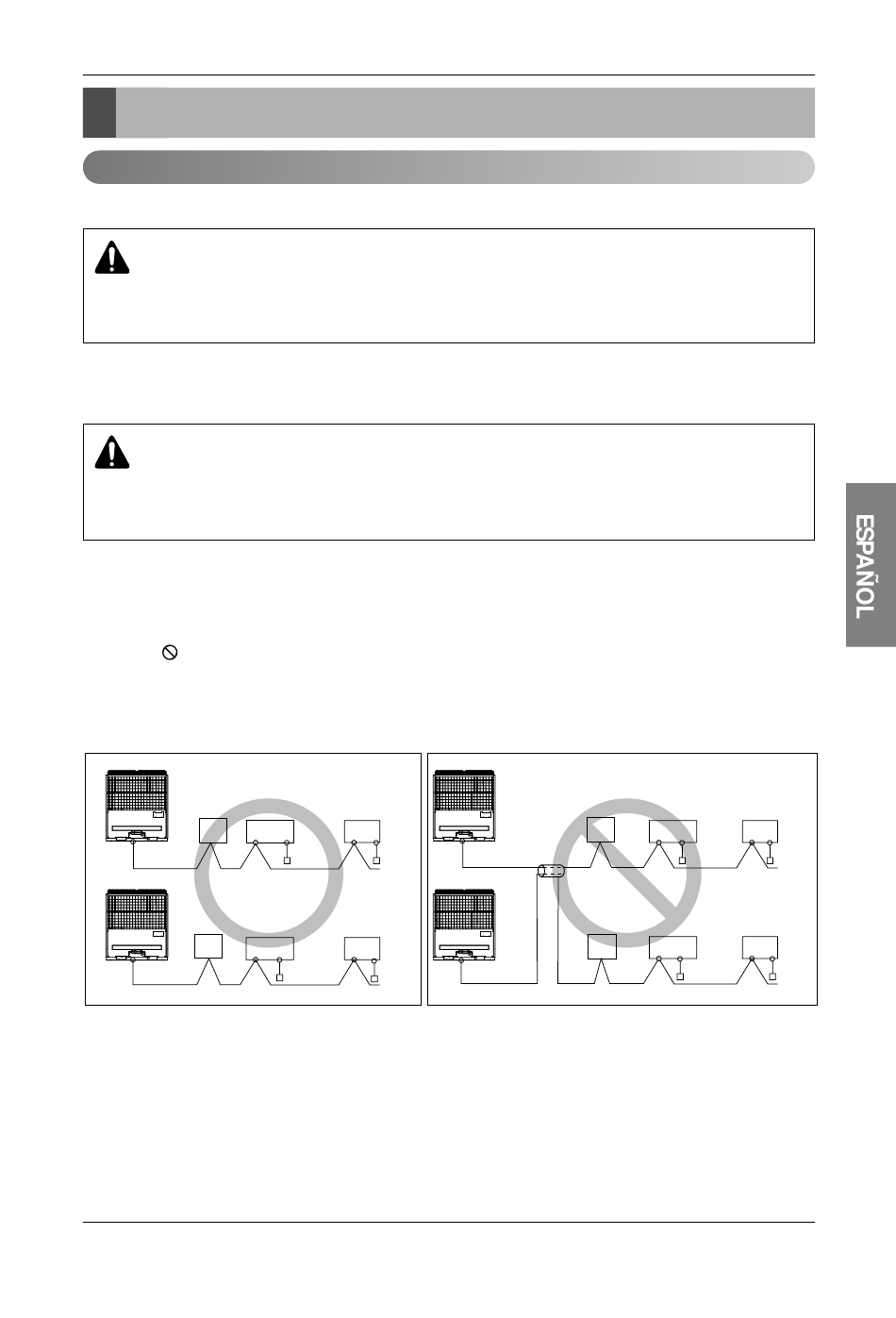

6. Utilice un cable bifilar blindado para la línea de comunicación(Como se muestra a continuación con el
símbolo " " en la figura). Si las líneas de comunicación de diferentes sistemas se unen mediante el mismo
cable multi-filar, la unidad no funcionará correctamente debido a una comunicación y recepción deficientes.
(Como figura en el siguiente dibujo)
7. Sólo deberá conectarse al bloque de terminales la línea de comunicación especificada para la unidad exteri-
or.
Unidad exterior
Unidad de
recuperación
del calor
Unidad exterior
Unidad de
recuperación
del calor
Cable bifilar blindado
Unidad Unidad
interior interior
Controlador
Controlador
remoto
remoto
Unidad Unidad
interior interior
Controlador
Controlador
remoto
remoto
Unidad exterior
Unidad de
recuperación
del calor
Unidad exterior
Unidad de
recuperación
del calor
Cable multi-filar
Cableado eléctrico
Unidad Unidad
interior interior
Controlador Controlador
remoto remoto
Unidad Unidad
interior interior
Controlador
Controlador
remoto
remoto
Manual de instalación 45
