Cableado eléctrico

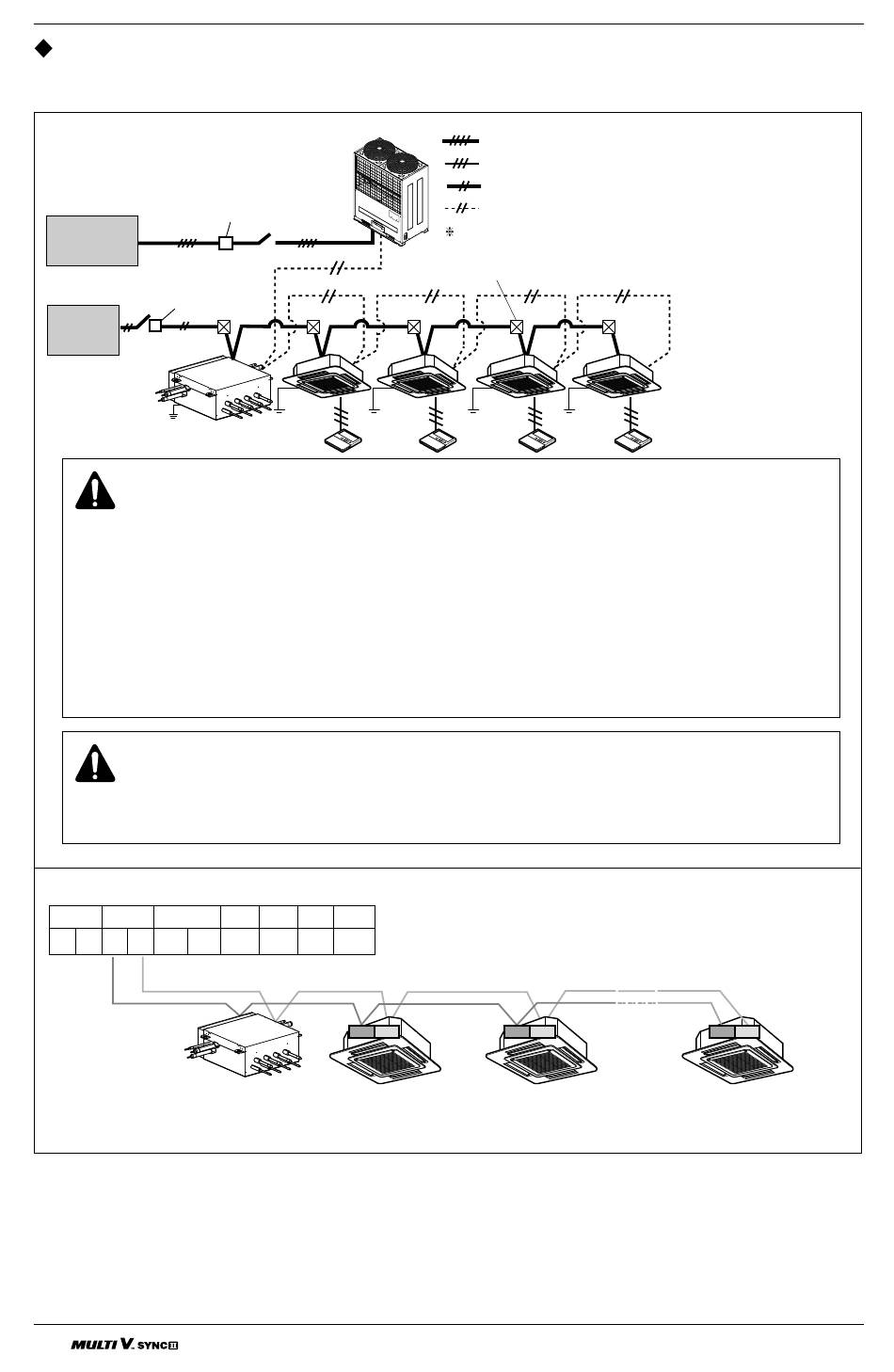

Ejemplo de conexión del cable de comunicación
1 Unidad exterior
Interruptor de alimentación
(Fusible del interruptor: ELCB)
Suministro
eléctrico
trifásico a 3 hilos
(Interruptor principal)
Interruptor de alimentación
(fusible del interruptor)
Suministro
eléctrico
monofásico
Unidad de
Unidad de
Unidad de
recuperaci
recuperación del calor
recuperación del calor
n del calor
CUIDADO
• Es necesario instalar líneas a tierra en la unidad interior para evitar descargas eléctricas en caso de fugas de corriente,
alteraciones de comunicación debido a interferencias y fugas de corriente del motor (sin conexión al conducto).
• No instale un interruptor individual o una toma de corriente para desconectar cada unidad interior de la fuente de ali-
mentación.
• Instale el interruptor principal para que pueda interrumpir todo suministro de alimentación de manera integrada ya que este
sistema cuenta con un equipo que utiliza suministros eléctricos múltiples.
• Instale un circuito de protección de fase invertida a nivel local en caso de fase invertida, fase libre, corte eléctrico
momentáneo o repetitivo para proteger el producto mientras está en funcionando.
Si el producto funciona en fase invertida se podrían dañar el compresor y otras piezas.
ADVERTENCIA
Se puede instalar del siguiente modo:
El cable de comunicación de la unidad de recuperación del calor se puede instalar entre las unidades interiores.
Entre la unidad interior y la unidad exterior principal.
SODU
IDU
INTERNET
B
A
B
A
Unidad de
Unidad de
Unidad de
recuperación del calor
recuperación del calor
recuperaci
La terminal GND es una "-" terminal para el regulador central, no para la línea de tierra.
50
unidad exterior
DRY1 DRY2 GND
12V
Unidad exterior
principal
3
4
n del calor
Línea trifásica a 3 hilos
Línea de comunicación (3 líneas): mando a distancia por cable
Línea monofásica
Línea de comunicación (2 líneas cruzadas): entre la unidad interior y la exterior
Diagrama de cableado separado
Caja de paso(Selección del instalador)
3
4
3
4
