Manuales relacionados para Dell PRO3X
Resumen de contenidos para Dell PRO3X

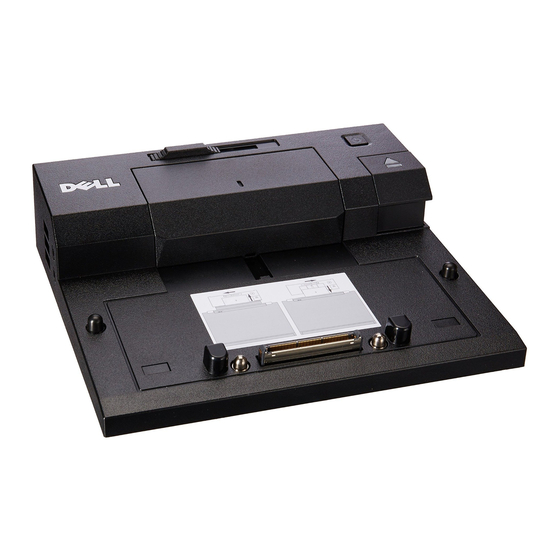

- Página 1 Guía del usuario de Dell™ E-Port Modelo PRO3X w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
- Página 2 Este documento puede incluir otras comerciales y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
-
Página 3: Tabla De Contenido
Contenido Acerca de Dell™ E-Port ....Uso del Dell™ E-Port .... - Página 4 Contenido...
-
Página 5: Acerca De Dell™ E-Port
Acerca de Dell™ E-Port Dell™ E-Port es compatible con los equipos portátiles de Dell E-Family, pero no es compatible con ninguna de las series anteriores de equipos portátiles. El E-Port le permite conectar un equipo portátil a los siguientes dispositivos... - Página 6 O N E C T O R S ATA — Conecta y es compatible con dispositivos USB, E-Family con alimentación Dell o dispositivos estándar eSATA autoalimentados. O N E C T O R D E B A S E D E O N I T O R —...
- Página 7 Ajustador de la barra de la batería Marca de alineación Botón de encendido Botón de expulsión Indicador de acoplamiento Ranura para cable de seguridad Interruptor de bloqueo/desbloqueo Conector de acoplamiento Acerca de Dell™ E-Port...
- Página 8 Acerca de Dell™ E-Port...
-
Página 9: Uso Del Dell™ E-Port
Uso del Dell™ E-Port PRECAUCIÓN: antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad que se entregan con el equipo. Configuración de E-Port NOTA: si el conector del cable del dispositivo externo dispone de tornillos mariposa, apriételos para lograr una conexión adecuada. -
Página 10: Acoplamiento Del Portátil
E-Port y el portátil para cargar la batería. AVISO: use siempre el adaptador de CA de Dell que se suministra con el E-Port. Si usa cualquier otro adaptador de CA de venta en establecimientos comerciales, podría dañar el E-Port o el portátil. - Página 11 4 Si su portátil no tiene una batería que rebase la parte posterior del portátil, alargue la barra de la batería deslizando el ajustador de la barra de la batería hacia la derecha. Uso del Dell™ E-Port...
- Página 12 7 Si el portátil no estaba aún encendido, puede encenderlo pulsando el botón de encendido del portátil o del E-Port. 8 Si el portátil no se enciende o se activa de forma correcta, desacóplelo y vuelva a insertarlo. Uso del Dell™ E-Port...
-
Página 13: Seguridad Del E-Port
Los dispositivos contra robo suelen incluir una sección de cable de filamentos metálicos y un dispositivo de seguro conectado que se abre con una llave asociada (disponible en Dell.com). Para obtener instrucciones sobre la instalación de este tipo de dispositivos contra robo, consulte la documentación que acompaña al dispositivo. -
Página 14: Alimentación Y Estado De Acoplamiento Del Portátil De E-Port
Apagado Encendido adaptador de CA apagado conectado Unidad acoplada con En espera Con intensidad Encendido adaptador de CA o variable alimentación de batería Unidad acoplada con Encendido Encendido Encendido adaptador de CA o alimentación de batería Uso del Dell™ E-Port... -
Página 15: Uso Del E-Port Con Monitores Dobles
E-Port admite tres formatos de salida de vídeo: VGA, DVI y DisplayPort. El E- Port le permite utilizar monitores dobles. Consulte la tabla siguiente para conocer el uso del E-Port con monitores dobles. Conexión del monitor 1 Conexión del monitor 2 DisplayPort DisplayPort DisplayPort DisplayPort Uso del Dell™ E-Port... -
Página 16: Desacoplamiento Del Portátil
2 Pulse el botón de expulsión para desacoplar el portátil del E-Port y, a continuación, levante y separe el portátil del E-Port. AVISO: no levante el portátil ni el E-Port mientras el portátil esté acoplado. Si lo hace, puede dañar los conectores del portátil y del E-Port. Uso del Dell™ E-Port... -
Página 17: Especificaciones
E-Family de Dell) Vídeo VGA, DVI, DisplayPort (HDMI mediante llave) Conector USB o eSATA Un conector compatible con USB o E-Family con alimentación Dell o dispositivos estándar eSATA autoalimentados Conector de base de E-Monitor Un conector personalizado (sólo E-Family de Dell) - Página 18 Alimentación de adaptador de Voltaje de entrada Potencia Amperaje 100–240 V CA, 50–60 Hz 130 W* 1,8 A 100–240 V CA, 50–60 Hz 210 W* 3,2 A *Un portátil con una pantalla de más de 15,4" requiere el adaptador de CA de 210 W CA. Especificaciones operativas del nivel del sistema Variable Mínima...
-
Página 19: Localización De Información
Para obtener más • Instrucciones de seguridad información sobre normativas, consulte la • Información sobre normativas página principal Regulatory Compliance en www.dell.com en la siguiente ubicación: • Información sobre ergonomía www.dell.com/regulatory_compliance. • Contrato de licencia de usuario final Localización de información... - Página 20 Localización de información...
-
Página 21: Glosario
Glosario Los términos de este glosario se incluyen sólo con fines informativos y puede que no describan las funciones específicas de su equipo. CA (Corriente Alterna): forma de electricidad que suministra alimentación al equipo cuando se enchufa el cable de alimentación del adaptador de CA a una toma de corriente eléctrica. - Página 22 HDMI: (High-Definition Multimedia Interface [interfaz multimedia de alta definición]), interfaz de 19 señales independientes de vídeo y audio sin compresión utilizada para TV y audio de alta definición. PS/2 (personal system/2): tipo de conector al que se conecta un teclado, mouse o teclado numérico compatibles con PS/2.
