4 Instalación eléctrica
4.1.8 Cable de freno Convertidores de frecuencia con la opción de chopper de frenado insta-
lada de fábrica
(Solo estándar con letra B en la posición 18 del código descriptivo).
El cable de conexión a la resistencia de freno debe estar apantallado y la longitud máxima desde el convertidor de frecuencia hasta la barra de CC está
limitada a 25 metros (82 pies).
Nº de terminal
81, 82
4
El cable de conexión a la resistencia de freno debe ser apantallado. Conecte el apantallamiento mediante abrazaderas de cable a la placa posterior
conductora del convertidor de frecuencia y al Alojamiento metálico de la resistencia de freno.
Elija un cable de freno cuya sección se adecue al par de frenado. Consulte también las
información adicional sobre una instalación segura.
Tenga en cuenta que, dependiendo de la tensión de alimentación, pueden generarse tensiones de CC de hasta 1.099 V en los terminales.
Requerimientos del bastidor F
Las resistencias de freno deben conectarse a los terminales de freno en cada módulo inversor.
4.1.9 Termistor de la resistencia de freno
Tamaño de bastidor D-E-F
Par: 0,5-0,6 Nm (5 in-lbs)
Tamaño tornillo: M3
Esta entrada puede utilizarse para monitorizar la temperatura de una resistencia de freno conectada externamente. Si se establece la entrada entre 104
y 106, el convertidor de frecuencia se desconecta y emite una advertencia/alarma 27, "Freno IGBT". Si la conexión entre 104 y 105 se cierra, el convertidor
de frecuencia se desconecta en la advertencia/alarma 27, "Freno IGBT".

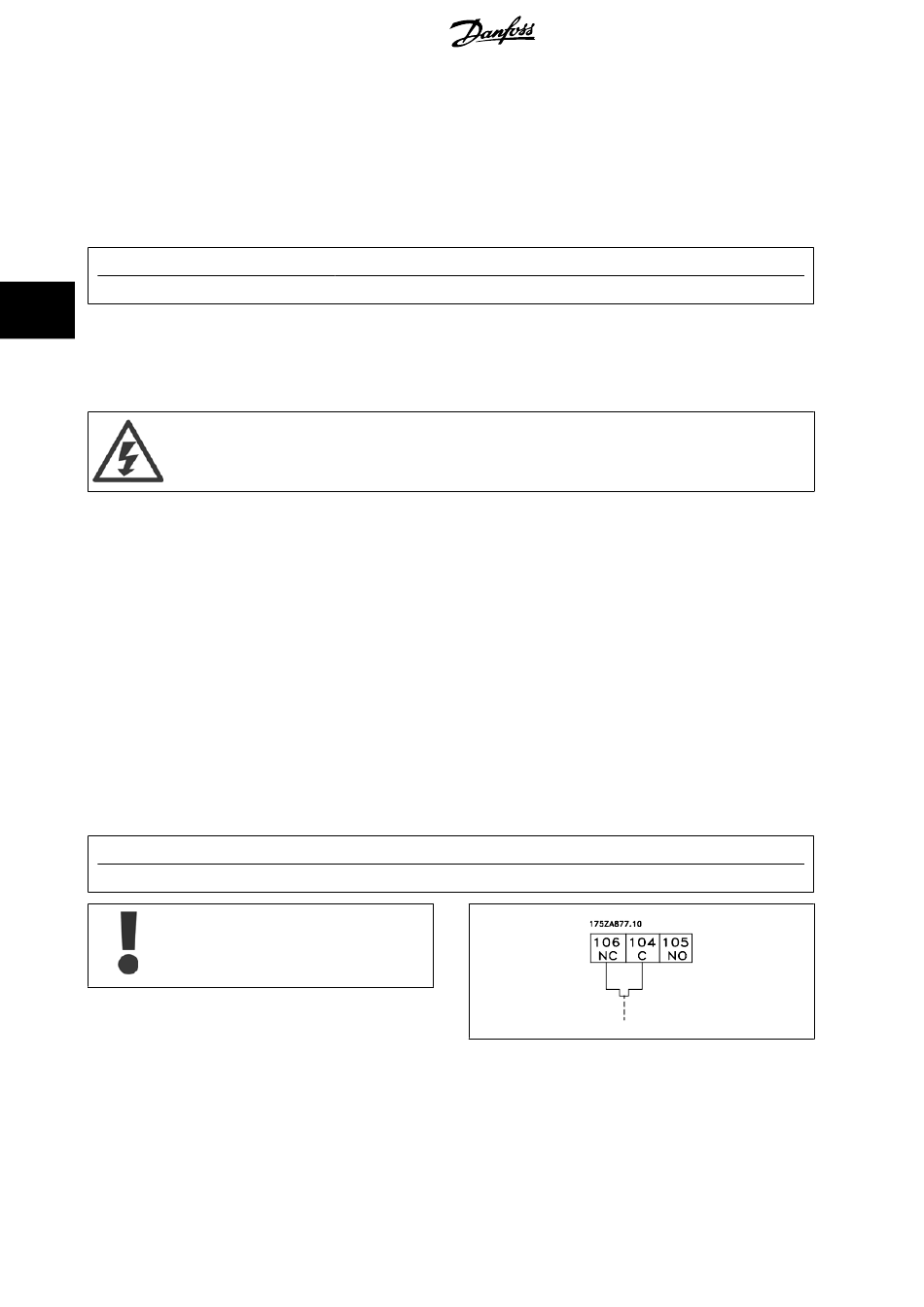

Es necesario instalar un interruptor KLIXON "normalmente cerrado". Si no se utiliza esta función, es necesario que 106 y 104 estén en cortocircuito.
Normalmente cerrado: 104-106 (puente instalado de fábrica)
Normalmente abierto: 104-105
Nº de terminal
106, 104, 105
Si la temperatura de la resistencia de freno se incre-
menta excesivamente y se desconecta el interruptor
térmico, el convertidor de frecuencia dejará de frenar.
El motor comenzará a marchar por inercia.
68
Función
Terminales de resistencia de freno
Función
Termistor de la resistencia de freno
MG.11.F3.05 - VLT® es una marca registrada de Danfoss
Manual de funcionamiento del convertidor VLT
Instrucciones del freno, MI.90.Fx.yy
HVAC High Power
MI.50.Sx.yy
y
para obtener
