8.6 Dimensiones y pesos
Convertidor y versión compacta
Convertidor y versión compacta
Convertidor y versión compacta
Convertidor y versión compacta

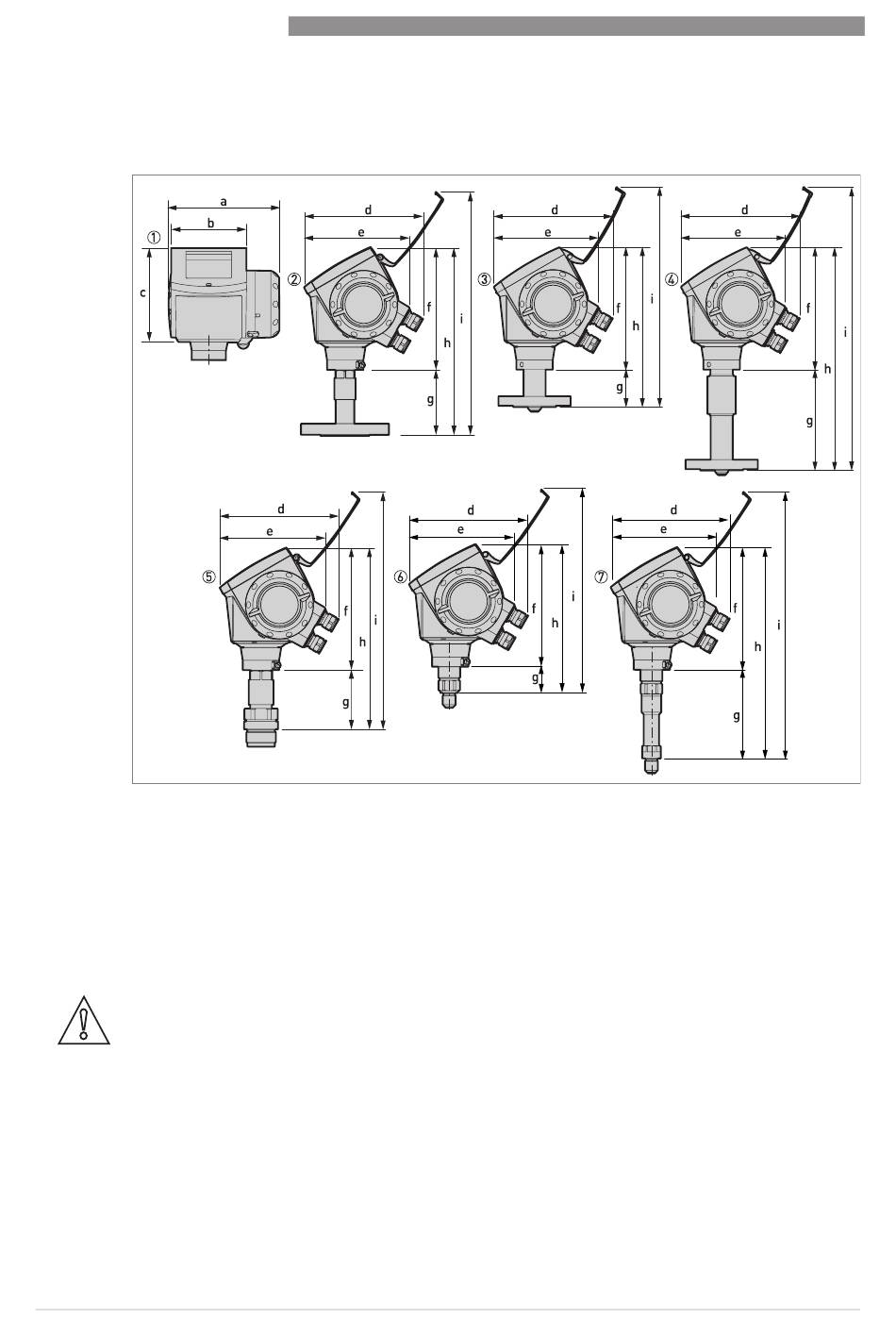

Figura 8-16: Convertidor y versión compacta
1 Convertidor (vista frontal)
2 Versión bridada para todas las sondas excepto la sonda de mono-cable Ø2 mm / 0,08¨ (lado derecho)
3 Versión bridada para sondas mono-cable Ø2 mm / 0,08¨ – Versión de alta presión (HP) (lado derecho)
4 Versión bridada para sondas mono-cable Ø2 mm / 0,08¨ – Versiones de alta temperatura (HT) y alta temperatura/alta
presión (HT/HP) (lado derecho)
5 Versión roscada para todas las sondas excepto la sonda de mono-cable Ø2 mm / 0,08¨ (lado derecho)
6 Versión roscada para sondas mono-cable Ø2 mm / 0,08¨ – Versión de alta presión (HP) (lado derecho)
7 Versión roscada para sondas mono-cable Ø2 mm / 0,08¨ – Versiones de alta temperatura (HT) y alta temperatura/alta
presión (HT/HP) (lado derecho)
PRECAUCIÓN!
¡
Bajo pedido se suministran prensaestopas con equipos aprobados no Ex, Ex-i y Ex d.
•
Los racores no Ex y Ex i son de plástico, mientras los racores Ex d son de metal. Los racores
•
no Ex son negros, mientras los racores Ex i son azules.
El diámetro del tubo de inmersión exterior del cable debe ser de 7
•
Los prensaestopas para equipos aprobados FM o CSA los debe suministrar el cliente.
•
