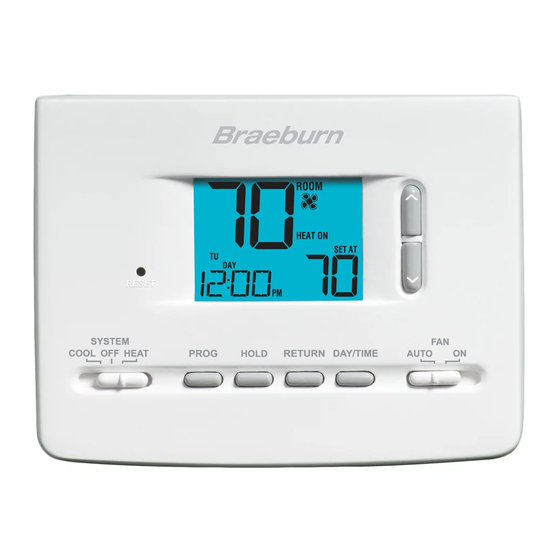

Termostatos
Programables
2020NC
2220NC
1 Especificaciones
2 Acerca de su termostato
3 Instalación
4 Prueba del sistema
5 Configuración de las
opciones del usuario
Advertencia
de aire acondicionado o calefacción antes de la instalación.
Atención
de servicio experimentados.
Lea todas las instrucciones antes de continuar.
Este termostato requiere energía de 24 V de CA o dos (2) baterías
alcalinas tipo "AA" instaladas correctamente para su adecuado
funcionamiento. Al conectar la energía a 24 V de CA, las baterías
se pueden instalar como respaldo.
describe en este manual. Cualquier otro uso anulará la garantía.
1 Especificaciones
Este termostato es compatible con:
• Sistemas convencionales de calefacción/aire acondicionado y bomba de calor
de una sola etapa
• Sistemas convencionales de hasta 2 etapas de calefacción/1 aire acondicionado
(2220NC solamente)
• Sistemas de bomba de calor de compresor único con una etapa de calefacción
auxiliar (2220NC solamente)
• Sistemas milivoltios de calefacción solamente de 250 mv a 750 mv
Especificaciones eléctricas y de control:
• Régimen de electricidad: 24 voltios CA
• Carga máxima de 1 amperio por terminal
• Energía CA 18 – 30 voltios de AC
• Energía CC: 3,0 voltios CC (2 baterías
alcalinas tipo AA incluidas)
• Amplitud de control: 7º – 32º C (45 ° – 90 °F)
• Precisión de la temperatura: +/- 0.5° C (+/- 1° F)
1 Etapa Calefaccion / Aire Acondicionado
Convencional y Bomba Termica
Hasta 2 Etapas de Calefaccion / 1 de
Aire Acondicionado Convencional y
Bomba Termica
El número del modelo se encuentra en la parte
posterior del termostato.
6 Configuración de la agenda
7 Funcionamiento de
8 Características funcionales
9 Mantenimiento del termostato
Apague la energía que alimenta el equipo
Solamente debe ser instalado por técnicos
Solamente se debe usar como se
Guía detallada
del usuario
de su programa
su termostato
adicionales
Terminaciones:
• 2020NC – Rc, Rh, O,
B, Y1, W1, G, C
• 2220NC – Rc, Rh, O,
B, Y1, E/W1, G, W2, C
®
2020NCW-100-04
Publicidad
Tabla de contenido
Manuales relacionados para Braeburn 2020NC
Resumen de contenidos para Braeburn 2020NC
- Página 1 • Sistemas convencionales de calefacción/aire acondicionado y bomba de calor de una sola etapa • Sistemas convencionales de hasta 2 etapas de calefacción/1 aire acondicionado (2220NC solamente) • Sistemas de bomba de calor de compresor único con una etapa de calefacción auxiliar (2220NC solamente) • Sistemas milivoltios de calefacción solamente de 250 mv a 750 mv Terminaciones: Especificaciones eléctricas y de control: • 2020NC – Rc, Rh, O, • Régimen de electricidad: 24 voltios CA B, Y1, W1, G, C • Carga máxima de 1 amperio por terminal • 2220NC – Rc, Rh, O, • Energía CA 18 – 30 voltios de AC B, Y1, E/W1, G, W2, C • Energía CC: 3,0 voltios CC (2 baterías alcalinas tipo AA incluidas) • Amplitud de control: 7º – 32º C (45 ° – 90 °F)
-
Página 2: Acerca De Su Termostato
2 Acerca de su termostato Temperatura ambiente ..Muestra la temperatura ambiente actual Día de la semana .... M uestra el día actual de la semana Indicador de los eventos de programación ....Indica el evento de programación actual Hora del día ...... M uestra la hora actual del día Indicador de batería baja . . Indica cuándo se deben cambiar las baterías Indicador del ventilador ... I ndica cuándo está funcionando el ventilador del sistema Indicador del modo... - Página 3 Botón RESET (Reiniciar) .. R einicia el termostato con los valores predeterminados de fábrica Interruptor del sistema ..Selecciona las preferencias para el sistema Botón PROG (Programa) .. S elecciona el modo del programa Botón HOLD (Retención) ..Entra / Sale del modo HOLD (Retención) (desviación del programa) Botón RETURN (Volver).. R egresa al modo normal desde los modos de programa o de configuración Botón DAY/TIME (Día/Hora) .. S e utiliza para establecer la hora y el día de la semana Instrucciones de consulta rápida ....
-
Página 4: Instalación
Desconecte la energía antes de empezar a hacer la instalación. Ubicación del termostato Instale el termostato aproximadamente a 1,5 m (5 pies) por encima del piso en un área que tenga una buena cantidad de aire circulante y man- tenga una temperatura ambiente promedio. Evite la instalación en lugares donde el termostato pueda ser afectado por corrientes de aire, aire estancado, ductos de aire frío o caliente, luz solar, electrodomésticos, tuberías ocultas, chimeneas y paredes exteriores. Instale su nuevo termostato Braeburn en 5 pasos básicos: 1 Instale la sub-base 2 Suministre energía 3 Conecte los cables 4 Configure los interruptores de instalación 5 Fije el termostato a la sub-base Instale la sub-base: • Retire la sub-base del cuerpo del termostato. • Monte la sub-base como se muestra a continuación: Perfore agujeros guía... -
Página 5: Conecte Los Cables
Suministre energía Terminal de energía a 24V de CA (C) • Para energía a 24 voltios de CA, debe conectar el lado común del transformador al terminal C de la sub-base del termostato. • Para energía primaria o de reserva, introduzca las 2 baterías alcalinas tipo “AA” suministradas en el compartimiento ubicado en la parte poste- rior de la carcasa del termostato. Asegúrese de colocar correctamente los lados positivo (+) y negativo (-) con los signos +/- del compartimiento de las baterías. Conecte los cables Terminaciones del cableado Terminal Función Descripción Rc Entrada Transformador de aire acondicionado a 24... -
Página 6: Calefacción Solamente O Milivoltaje
Sistemas convencionales Configuraciones típicas de cableado NOTA: La opción “Interruptor de instalación” se configurará en el siguiente paso. Calefacción solamente o milivoltaje Configurar el interruptor de instalación en CONV Rh Conexión de la energía W1 Relé de calefacción (aparece como W1/E en el modelo 2220NC) Transformador doble o sencillo con 1 etapa de calefacción / 1 etapa de aire acondicionado Configurar el interruptor de instalación en CONV Rh Energía a 24 voltios de CA (transformador de calefacción) [nota 2]... - Página 7 Sistemas de bomba de calor Configuraciones típicas de cableado NOTA: La opción “Interruptor de instalación” se configurará en el siguiente paso. 1 etapa de calefacción / 1 etapa de aire acondicionado – Sin calefacción auxiliar Configure el interruptor de instalación en HP Energía a 24 voltios de CA Conectado a Rh con el cable para puente suministrado O o B Válvula de conversión [nota 2]...
-
Página 8: Configure Los Interruptores De Instalación
Configure los interruptores de instalación Los interruptores del instalador se encuentran en la parte posterior del termostato y deben configurarse correctamente para que el termostato funcione adecuadamente. Valor predeter- Opciones de Interruptor minado de fábrica configuración Comentarios CONV Seleccione para el sistema convencional CONV / HP CONV HP Seleccione para el sistema de bomba de calor F Seleccione para escala de temperatura de grados Fahrenheit F / C F C Seleccione para escala de tempera- tura de grados centígrados HG Seleccione para calefacción a gas HE / HG HG Seleccione para calefacción eléctrica... -
Página 9: Prueba Del Sistema
4 Prueba del sistema Advertencia Lea esto antes de hacer pruebas • No conecte en corto (ni en puente) los terminales en la válvula de gas o en el tablero de control del sistema de calefacción o aire acondi- cionado para probar la instalación del termostato. Esto puede dañar el termostato y anular la garantía. • No seleccione el modo de funcionamiento COOL (aire acondicionado) si la temperatura exterior está por debajo de 10 ºC (50 ºF). Esto podría dañar el sistema de aire acondicionado controlado y puede ocasionar lesiones. • Este termostato incluye una característica de protección automática del compresor para evitar posibles daños al compresor provocados por ciclos cortos. Al probar el sistema, asegúrese de tener en cuenta este retardo. NOTA: El retardo del compresor se puede omitir presionando el botón de reinicio que se encuentra en la parte frontal del termostato. -
Página 10: Configuración De Las Opciones Del Usuario
5 Configuración de las opciones del usuario Opciones del usuario avanzadas Las opciones del usuario permiten personalizar algunas de las caracter- ísticas de su termostato. La mayoría de los usuarios no tendrán que hacer ningún cambio a lo programado en esta sección. Para entrar al menú de Opciones para el Usuario, presione y mantenga apretado el botón RETURN por aproximadamente 3 segundos hasta que la pantalla cambie y muestre la primera Opción para el Usuario. Presione el botón o para cambiar la configuración para la Opción del usuario que se muestra. Después de hacer su selección, presione RETURN para seguir a la siguiente Opción para el Usuario. -
Página 11: Explicación Detallada De Las Opciones Del Usuario
Explicación detallada de las opciones del usuario: Diferencial de temperatura (Opción del usuario 1 y 2) La configuración diferencial es la amplitud de control de temperatura que el termostato le proporcionará. A menor configuración, menor será la amplitud de control de temperatura control y comodidad. El diferencial de 2.ª etapa sólo funciona en sistemas con segunda etapa de calefacción (calefacción auxiliar). Período de retención prolongado (Opción de usuario 3) El período de retención extendido le permite seleccionar el período que su termostato retendrá la temperatura cuando el modo HOLD (Retención) esté activado (consulte la sección “Ajuste de temperatura”). Cuando se selecciona LNG (Largo), el termostato retendrá la temperatura indefinidamente. Cuando se selecciona 24HR, el termostato retendrá la temperatura por 24 horas y luego regresará al programa actual en ese momento. Monitor del filtro de servicio (Opción de usuario 4) El Monitor del filtro de servicio es un monitor de servicio que selecciona el usuario, el cual muestra un recordatorio de que se requiere el reemplazo... -
Página 12: Configuración De La Agenda De Su Programa
6 Configuración de la agenda de su programa Configuración de la hora y del día 1. Cuando esté en el modo de funcionamiento normal, presione el botón DAY/TIME (Día / Hora) en el teclado. La pantalla cambiará al modo de configuración Día / Hora y la hora se emitirá intermitentemente. 2. Presione o para ajustar la hora. Presione DAY/TIME. 3. Presione o para ajustar los minutos. Presione DAY/TIME. 4. Presione o para ajustar el día de la semana. Presione RETURN (Volver) para salir. Consejos antes de configurar la agenda del programa • Asegúrese de que la hora actual y el día de la semana estén estableci- dos correctamente. • Al programar, asegúrese de que los indicadores AM y PM sean los correctos. Este termostato viene programado previamente con un programa de ahorro de energía predeterminado. Las siguientes tablas describen los tiempos y las temperaturas programadas previamente para calefacción y aire... -
Página 13: Programación Residencial Para 5-2 Días Hábiles
Programación residencial para 5-2 días hábiles El modo de programación residencial para 5-2 días le permite programar de lunes a viernes con una agenda de 4 eventos y luego le permite cam- biar sábado y domingo con una agenda diferente de 4 eventos. 1. Presione los botones PROG (Programa). La pantalla cambiará al modo de programación. Los días M, TU, W, TH y F (lunes, martes, miércoles, jueves y viernes) aparecerán en la pantalla y la hora se emitirá intermitente. 2. Mueva el interruptor de SYSTEM (Sistema) a la posición HEAT (Calefacción) o COOL (Aire acondicionado). 3. Presione o para ajustar la hora para el evento MORN (de la mañana). Presione PROG (Programa). 4. Presione o para ajustar los minutos para el evento MORN (de la mañana). Presione PROG (Programa). 5. Presione o para regular la temperatura para el evento MORN (de la mañana). Presione PROG (Programa). 6. Repita los pasos 3 a 5 para los eventos DAY (Día), EVE (Tarde) y NIGHT (Noche). 7. Repita los pasos 3 a 6 para su programa de fin de semana (S, SU) (sábado, domingo). 8. Si es necesario, repita los pasos 2 a 7 para programar el modo opuesto: HEAT (calefacción) o COOL (aire acondicionado). -
Página 14: Configuración Del Modo De Control Del Ventilador
Configuración del modo de control del ventilador El control del ventilador tiene 2 modos de funcionamiento - AUTO (Automático) y ON (Encendido). Puede seleccionar el modo moviendo el interruptor de FAN (ventilador) a la posición adecuada. AUTO (Automático) El ventilador del sistema funcionará sólo cuando su sistema de calefacción o aire acondicionado esté funcionando. (Encendido) El ventilador del sistema permanece prendido. Ajuste de la temperatura Ajuste temporal – Presione el botón o para ajustar el valor predeter- minado actual de la temperatura. Ajuste extendido – Presione el botón HOLD (Retención) hasta que aparezca HOLD en la pantalla. Presione o para ajustar la temperatura estab- lecida actual. (consulte “Periodo de retención extendido” en la página 10). Indicadores de estado Los indicadores del estado aparecen en la pantalla para informarle si su sistema funciona como calefacción, aire acondicionado o está apagado. HEAT ON (Calefacción encendida) Indica que su sistema de calefacción está... -
Página 15: Mantenimiento Del Termostato
Reinicio del termostato Este termostato le proporciona un botón de reinicio que borra toda las configuraciones del usuario y programación para 5-2 días. Para reiniciar el termostato, utilice un objeto pequeño, como un palillo o un clip y presione suavemente el botón ubicado dentro del pequeño agujero de la parte frontal de la caja del termostato rotulado “reset” (reiniciar). 8 Características funcionales adicionales Protección del compresor Este termostato incluye un retardo de protección automática del compresor para evitar posibles daños al sistema provocados por ciclos cortos. Esta característica activa un corto retardo después de apagar el compresor del sistema. 9 Mantenimiento del termostato Cambio de las baterías Dependiendo del tipo de instalación, este termostato puede estar equipado con dos (2) baterías alcalinas de tipo “AA”. Si las baterías están instaladas y la carga baja, aparecerá en la pantalla un indicador de batería baja. Debe cambiar las baterías inmediatamente cuando vea la señal de batería baja, siguiendo estas instrucciones. -
Página 16: Garantía Limitada
Para obtener consejos sobre la resolución de problemas, visite www.braeburnonline.com Guarde este manual para consultarlo en el futuro. Garantía Limitada Este producto está respaldado por una garantía limitada de 5 años si la instalación la realiza un contratista profesional. Hay limitaciones vigentes. Para acceder a las limitaciones, los términos y las condiciones, puede obtener una copia completa de esta garantía: · Visítenos en línea: www.braeburnonline.com/warranty · Comuníquese con nosotros por teléfono: 866.268.5599 · Escríbanos: Braeburn Systems LLC 2215 Cornell Avenue Montgomery, IL 60538, U.S.A. Braeburn Systems LLC 2215 Cornell Avenue • Montgomery, IL 60538 Asistencia técnica: www.braeburnonline.com Número sin cargo: 866-268-5599 (en los EE. UU.) 630-844-1968 (desde fuera de los EE. UU.) ©2013 Braeburn Systems LLC • Todos los derechos están reservados. 2020NCW-100-04...
