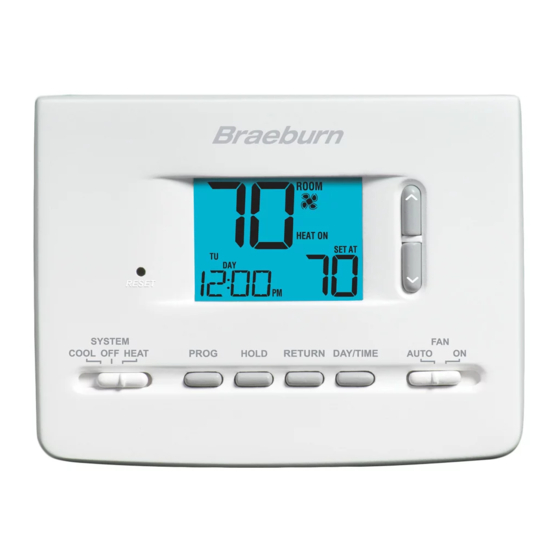

Termostatos
Programables
2020NC
2220NC
1 Especificaciones
2 Acerca de su termostato
3 Instalación
4 Prueba del sistema
5 Configuración de las
opciones del usuario
Advertencia
de aire acondicionado o calefacción antes de la instalación.
Atención
de servicio experimentados.
Lea todas las instrucciones antes de continuar.
Este termostato requiere energía de 24 V de CA o dos (2) baterías alcalinas tipo
"AA" instaladas correctamente para su adecuado funcionamiento. Al conectar
la energía a 24 V de CA, las baterías se pueden instalar como respaldo. La
instalación del termostato y todos los componentes del sistema deberán con-
formarse a los Circuitos de clase II del código NEC. Solamente se debe usar
como se describe en este manual. Cualquier otro uso anulará la garantía.
1 Especificaciones
Este termostato es compatible con:
• Sistemas convencionales de calefacción/aire acondicionado y bomba de calor
de una sola etapa
• Sistemas convencionales de hasta 2 etapas de calefacción/1 aire acondicionado
(2220NC solamente)
• Sistemas de bomba de calor de compresor único con una etapa de calefacción
auxiliar (2220NC solamente)
• Sistemas milivoltios de calefacción solamente de 250 mv a 750 mv
Especificaciones eléctricas y de control:
• Régimen de electricidad: 24 voltios CA
• Carga máxima de 1 amperio por terminal
• Energía CA 18 – 30 voltios de AC
• Energía CC: 3,0 voltios CC (2 baterías
alcalinas tipo AA incluidas)
• Amplitud de control: 7º – 32º C (45 ° – 90 °F)
• Precisión de la temperatura: +/- 0.5° C (+/- 1° F)
1 Etapa Calefacción / Aire Acondicionado
Convencional y Bomba Termica
Hasta 2 Etapas de Calefacción / 1 de
Aire Acondicionado Convencional
Hasta 2 Etapas de Calefacción / 1 de
Aire Acondicionado Bomba Termica
El número del modelo se encuentra en la parte
posterior del termostato.
6 Configuración de la agenda
7 Funcionamiento de
8 Características funcionales
9 Mantenimiento del termostato
Apague la energía que alimenta el equipo
Solamente debe ser instalado por técnicos
Guía detallada
del usuario
de su programa
su termostato
adicionales
Terminaciones:
• 2020NC – Rc, Rh, O,
B, Y1, W1, G, C
• 2220NC – Rc, Rh, O,
B, Y1, E/W1, G,
W2, C
®
2020NCW-100-05
