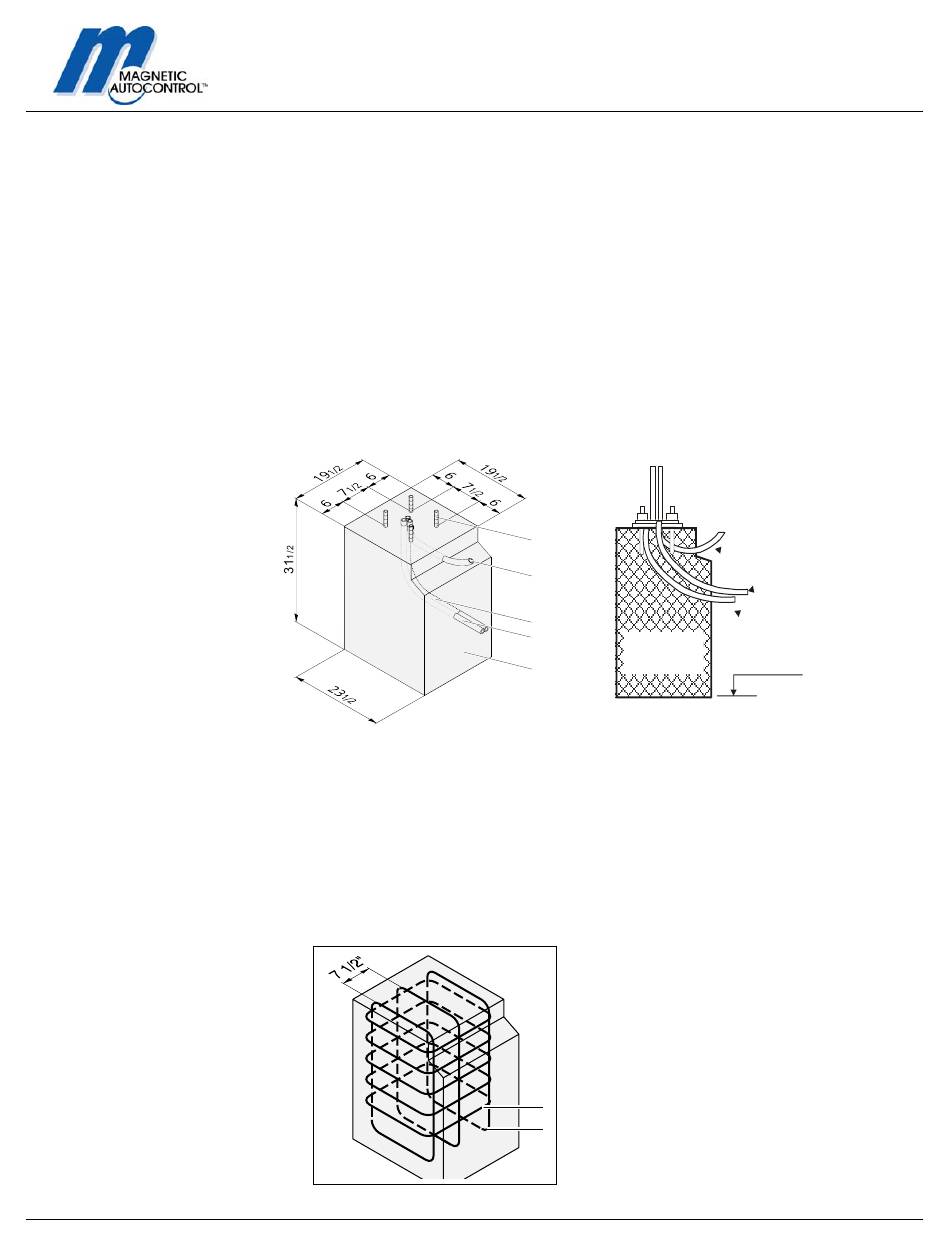

Fig. S0225
Vista del cimiento
Abb. S0102
Refuerzo de acero para
cimiento de concreto
2.0 Instalación
2.1 Guía para los cimientos
Para asegurarse que el equipo este fijado correctamente al piso bajo todas las
condiciones de operaciones, un cimiento con las siguientes dimensiones debe ser
provisto:
Profundidad del Cimiento
Área de la base del Cimiento
La base del cimiento es 4" más ancho hacia la parte del paso de los vehículos que
en las otras secciones. (ver Fig. S0225).
S0225
1 Tornillos ancla (4x)
2 Conducto vacío para cable del sensor diámetro ½ "
3 Conducto para cables de electricidad diámetro 1"
4 Conducto para los cables de control diámetro ½ "
5 Cimiento de concreto
Conductos de tubos (con diferentes diámetros para alto y bajo voltaje como para
códigos eléctricos)
deben ser instalados para pasar el cable de abastecimiento
central, el cable de control y el cable de plomo del sensor.
Una caja de acero, es absolutamente necesaria para reforzar la estabilidad del
cimiento. (ver Fig. S0102).
por lo menos 3 pies (frost-depth)
19" x 23 1/2 "
1
2
3
4
Concrete
foundation
PC 250
5
5 x ∅ 3/8"/17 ½" x 17 ½" St III
3 x ∅ ½"/ 29" x 16" St III
Manual de Operación
1 Conduit 1/2" for loop lead wires
1 Conduit 3/4" for power supply
must be extended and connected
to junction box
1 Conduit 1/2" " for control
Foundation at
frost-line depth 3'
- 10 -
