Manual de Operación
5.1.3 Programa 3 (Modo 3):
Control por pulso
Cada impulso (entrada) resulta en un cambio de dirección de la barrera.(hacia arriba
o abajo) 1 impulso abre la barrera; 2 impulso cierra la barrera; 3 impulso abre la
barrera... etc.
Sensor interno A no cerrará la compuerta. Sensor B sólo puede ser operado
como sensor de presencia.
Conexiones:
IN1 Terminal 27 y 28 = Señal momentánea 1 impulso abre la barrera 2 impulso cierra
la barrea etc
IN2 Terminal 27 y 29 = sin función
IN2 Terminal 27 y 29 = sin función
IN3 Terminal 27 y 30 = sin función
IN4 Terminal 27 y 31 = sin función
IN5 Terminal 32 y 33 = Disp. Externo de Seguridad (contacto normalmente cerrado).

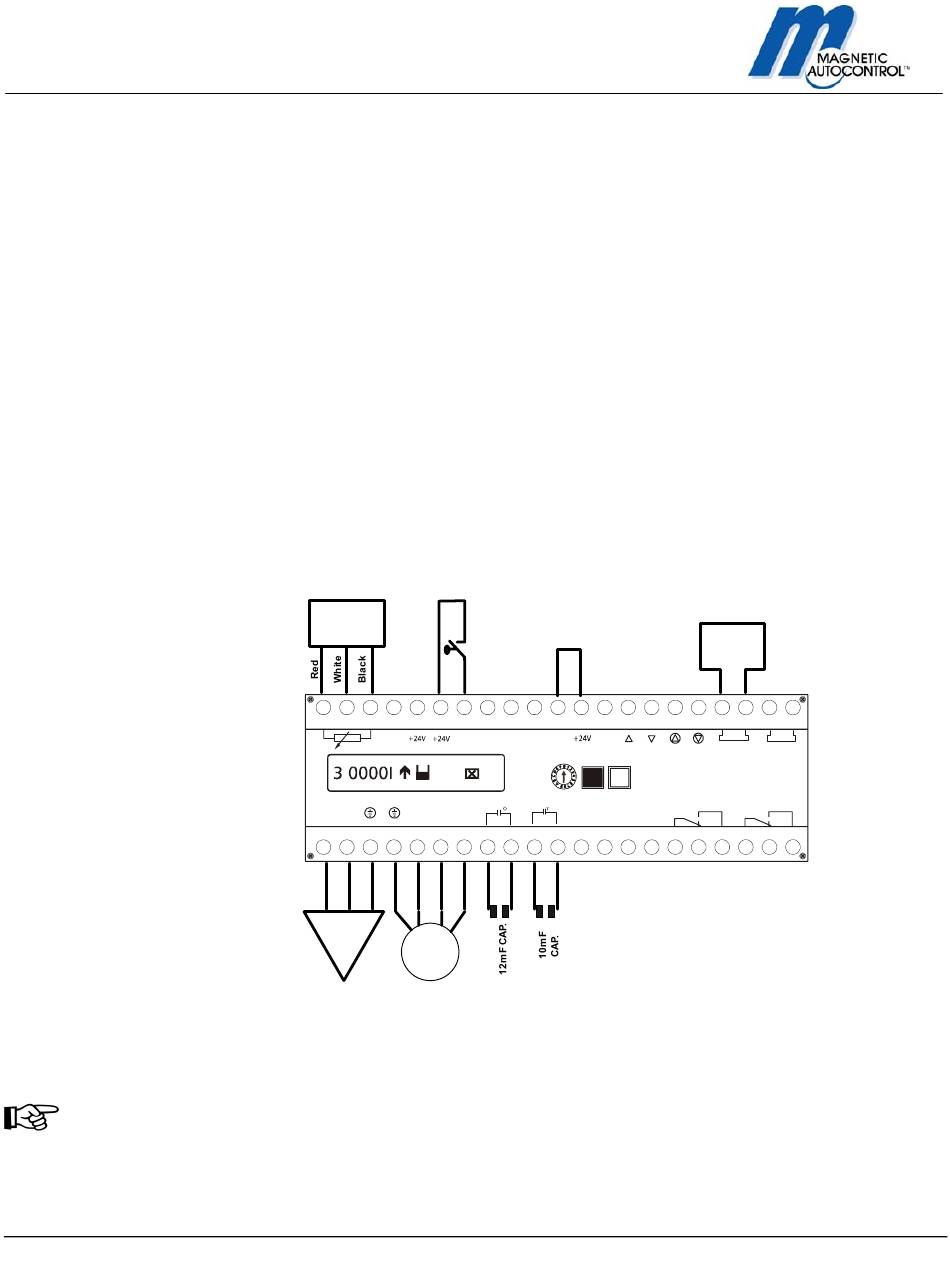

Diagrama de Conexión:
Boom
Sensor
22
23
24
25
26
27
28
29
wh
0V
IN1
IN2
rd
bk
00
L
N
M1
M2
M3
1
2
3
4
5
6
7
8
100V...250VAC
50/60Hz
Motor
Nota:
Este modo se utiliza cuando se dispone de un guardia que esta cerca de la barrera
para operar la entrada o salida.
Cuando se utilice otro dispositivo de seguridad que no sea el sensor A, conéctelo a
IN5 en el terminal 32 y 33. El dispositivo externo tiene que utilizar un contacto NC y el
cable sensor debe ser desconectado. Si no hay dispositivo de seguridad externo, un
cable sensor se debe tener en IN5 (incluido de fábrica) para operar la barrera.
Todas las entradas deben ser contactos potencialmente libres (ctcs. secos).
30
31
32
33
34
35
36
IN5
IN3
IN4
0V
!
C
C
9
10
11
12
13
14
15
Safety Loop
A
37
38
39
40
41
42
A
B
K1
K2
16
17
18
19
20
21
Program 3
- 25 -
