Sección 6
Conexión
6.2
6.2.1
6.2.1.1
54
Realización de la conexión eléctrica al equipo de
inyección del estator y el rotor (solo REG670)
Conectores para la unidad de inyección REX060, la unidad
de condensador de acoplamiento REX061 y la unidad de
resistencia de shunt REX062
Unidad de inyección REX060
1/2 x 19" (241,3 mm)
Vista posterior
X11
X61
X81
X81
X62
X82
1MRK002501-BA-2-PG V2 ES

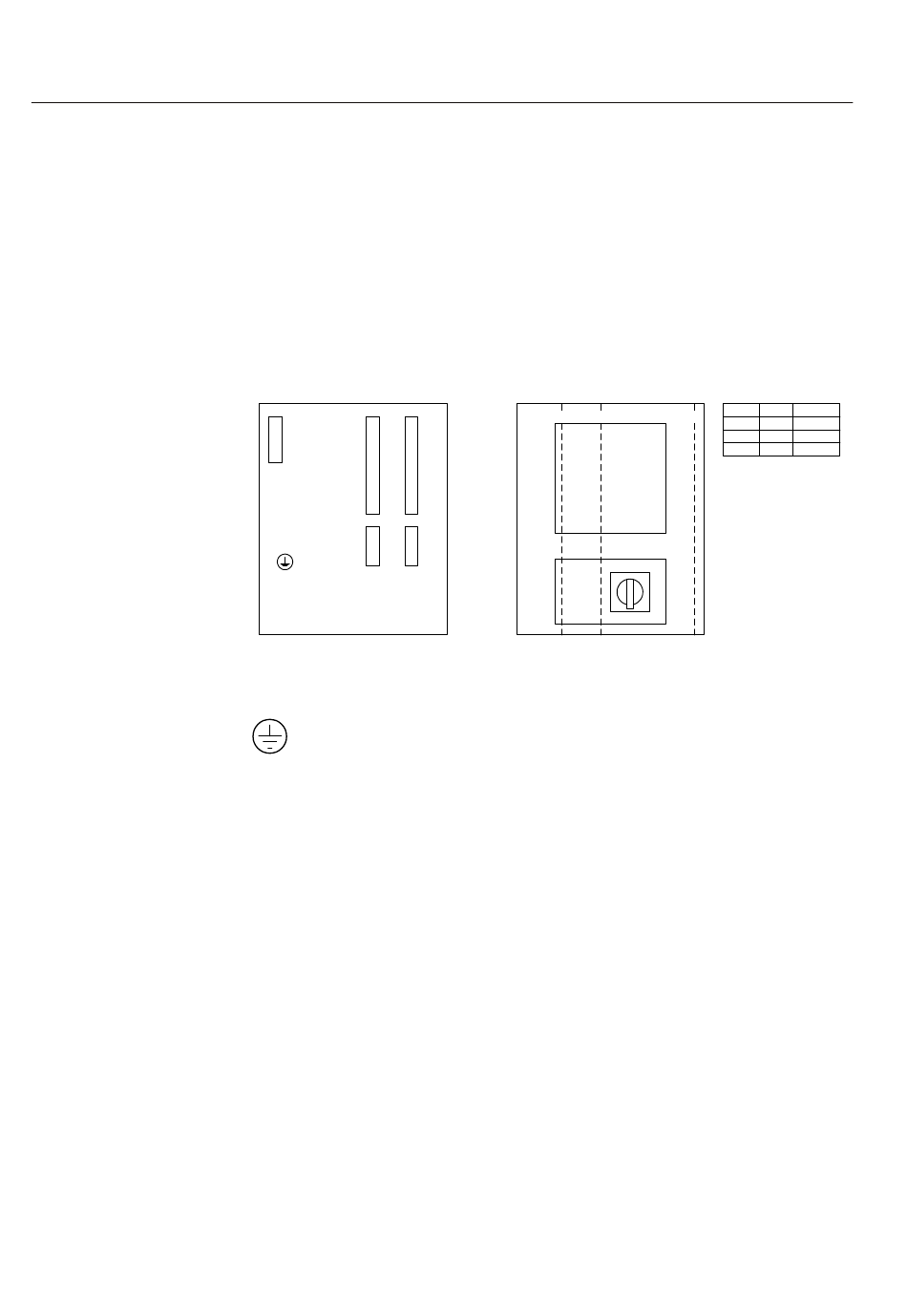

Figura 31:
Designación para la caja de unidad REX060
Terminal conductor de protección. Para la conexión del conductor de protección (puesta a
tierra) externo.
Vista frontal
p8
p6
6 U
(266,7 mm)
1MRK 514 019-UES -
Módulo Ranura Terminal
p1
PSM
p1
X11
HLM
p6
X61, X62
SIM
p8
X81, X82
RIM
Serie 670 2.0 IEC
Manual de Instalación
