Installation optionnelle

Les raccordements suivants sont en option. Le système ASI fonctionnera correctement sans eux.

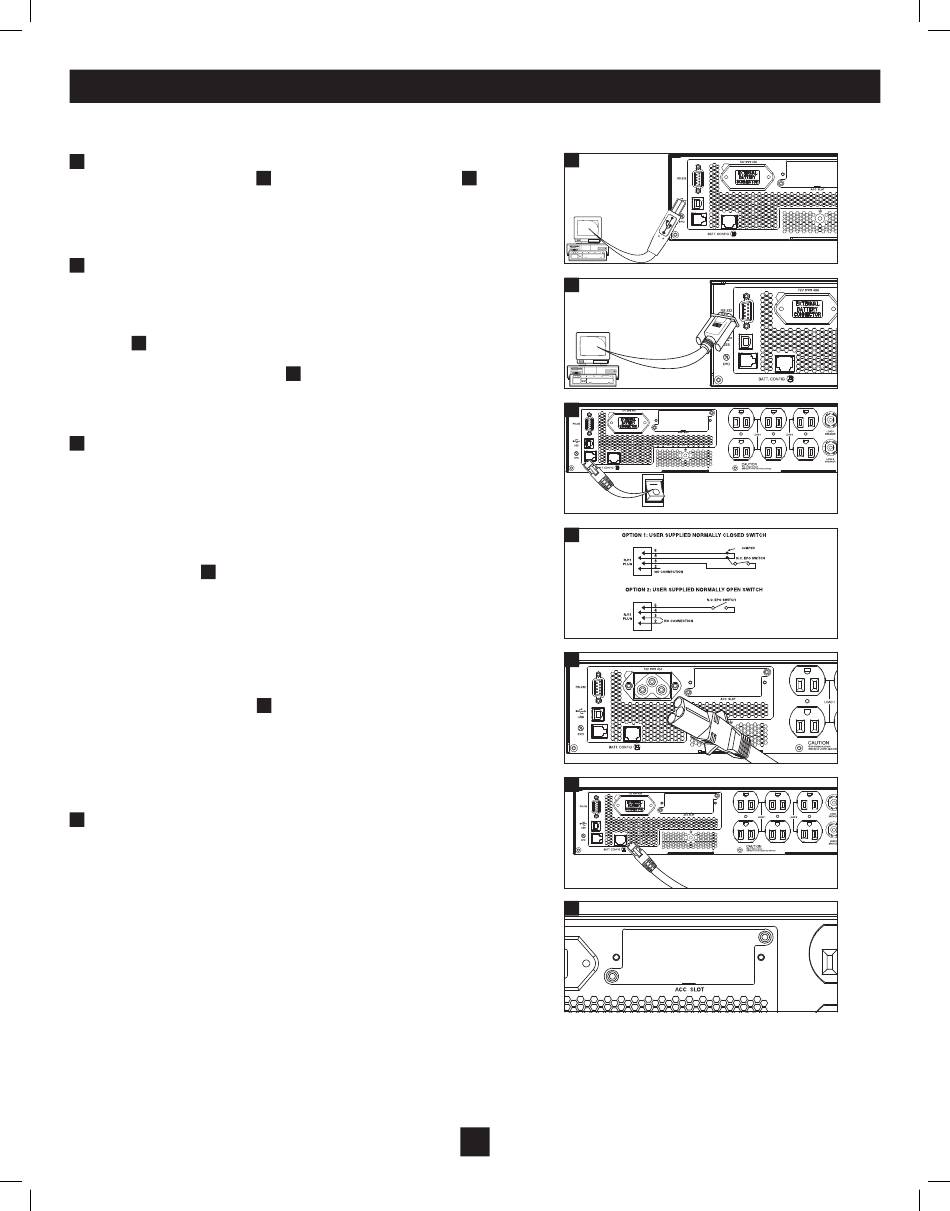

Raccordement USB et de communication en série
1
Utiliser le câble USB inclus
raccorder le port de communication d'un ordinateur au port de communication
du système ASI. Installer le logiciel PowerAlert approprié pour le système
d'exploitation de l'ordinateur. Consulter le guide PowerAlert pour plus
d'information.
Port de raccordement EPO
2
Cette fonctionnalité optionnelle est disponible uniquement pour les applications
qui exigent le raccordement à l'arrêt d'urgence de l'alimentation d'un
établissement. Quand le module d'alimentation est raccordé à ce circuit, il
permet l'arrêt de d'urgence de la sortie du système ASI. À l'aide du câble
inclus 2a , connecter le port EPO à un commutateur normalement fermé ou
normalement ouvert fourni par l'utilisateur. L'attribution des broches du port
EPO est illustrée sur le diagramme
REMARQUE : Le port EPO n'est pas un limiteur de surtension de ligne
téléphonique ; ne jamais raccorder de ligne téléphonique à ce port.
3 Raccordement d'un bloc-piles externe
Votre système ASI arrive avec un système de bloc-piles interne robuste ; les
bloc-piless externes sont nécessaires uniquement pour augmenter la capacité
du système. Ajouter des bloc-piless externes augmentera le temps de recharge
aussi bien que la durée d'opération.
REMARQUE : Ne pas brancher ou débrancher les bloc-piles quand le
système ASI fonctionne sur l'alimentation par bloc-piles.
L'illustration (voir 3 ) montre l'emplacement du connecteur du bloc-piles
externe de votre système ASI où vous insérerez le câble du bloc-piles. Les
directives complètes d'installation du bloc-piles se trouvent dans le guide du
bloc-piles. Assurez-vous que les câbles sont bien insérés dans leurs prises. De
petites étincelles peuvent se produire pendant le branchement du bloc-piles ;
ceci est normal.
Le port de configuration du bloc-piles détecte automatiquement jusqu'à quatre
bloc-piles Tripp Lite et estime également la durée d'opération restante du bloc-
piles. Utiliser le câble RJ-45
bloc-piles à un bloc-piles externe Tripp Lite fourni par l'utilisateur.
REMARQUE : Le port de configuration du bloc-piles détectera
uniquement les bloc-piles externes de Tripp Lite pouvant accueillir cette
option. Pour déterminer si un bloc-piles est compatible, consulter le guide
d'utilisation du bloc-piles. Ne pas connecter à un réseau.
Insertion d'une carte relais entrées-sorties ou SNMP/WEB
4
intégrée
Retirer le cache fente pour installer une carte accessoire intégrée SNMP/Web
(modèle : SNMPWEBCARD) (en option) pour permettre le contrôle a
distance du système ASI et par SNMP, le Web ou par Telnet. Contacter le
support technique de Tripp Lite au (773) 869-1234 pour plus d'information, y
compris une liste de SNMP, de gestion du réseau et de produits de connectivité
disponibles. La fente auxiliaire peut également accueillir un dispositif
programmable optionnel de gestion de système ASI Tripp Lite (Modèle:
RELAYIOCARD). Ce dispositif vous permet de surveiller le mode et les
événements du système ASI et d'effectuer des arrêts de système et des essais
de bloc-piles à distance.
