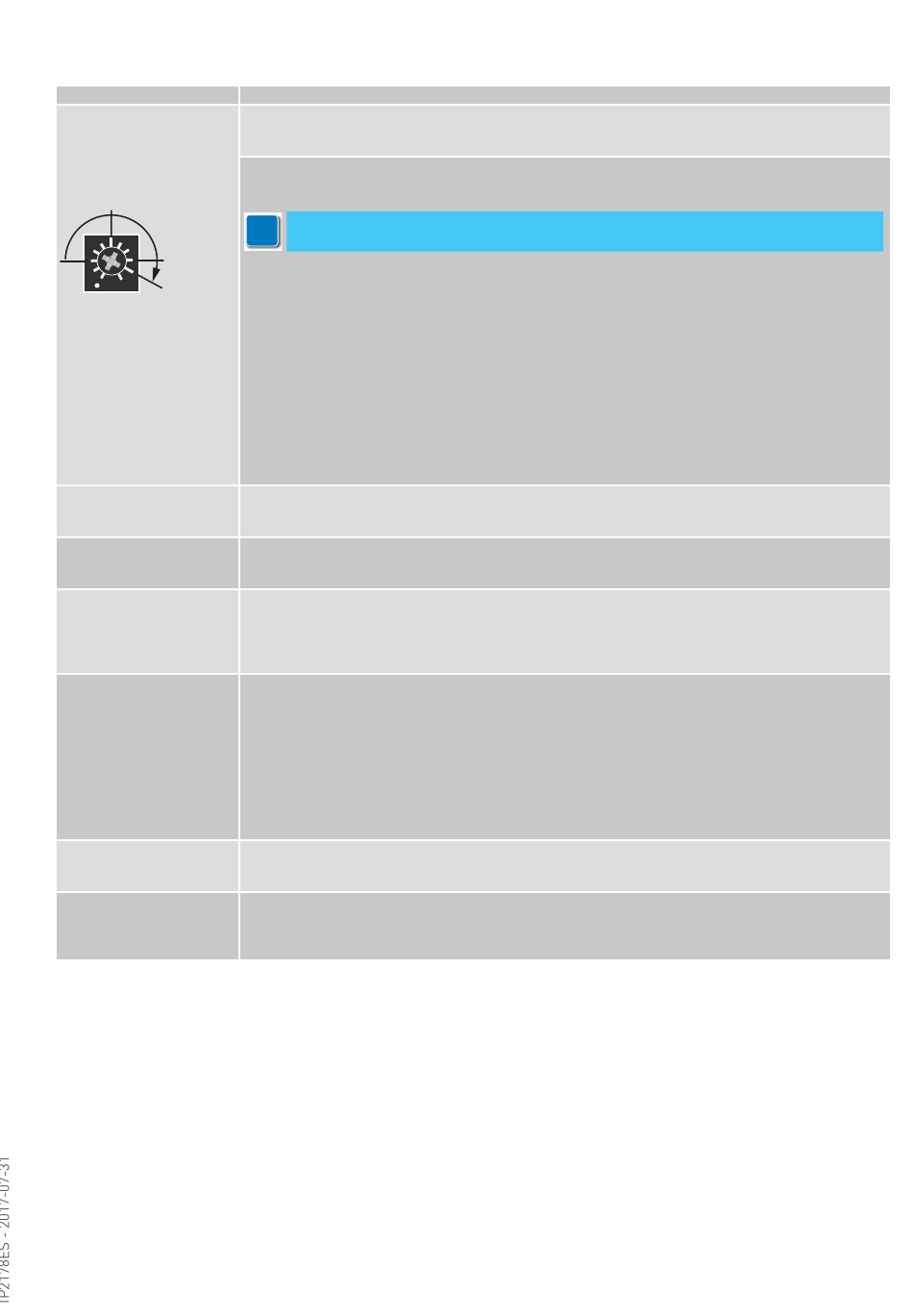

12.3. Regulaciones

Trimmer
Trimmer
SPTE
90°
180°
210°
OPSP
CLSP
POAS
CLTQ
HOT
KHOT
Descripción
Puesta en marcha de la puerta.
Con el trimmer SPTE se efectúan las regulaciones para la adquisición de los topes de apertura y cierre con la
puesta en marcha de la puerta.
Regulación de la tensión del resorte
El resorte viene precargado de fábrica a 360°.
Si es necesario, se puede aumentar / disminuir siguiendo el procedimiento siguiente.
i
La precarga máxima del resorte es 720°. Una tensión mayor podría dañar el resorte o sobrecalen-
tar el motor.
Asegúrese de que esté conectada la alimentación de red y que los trimmer CLTQ y POAS estén configurados al
mínimo.
Para reducir/aumentar la precarga:
•
Afloje el retén de la puerta y extráigalo.
•
Gire el trimmer en sentido horario hasta que la puerta se abra a 45°.
•
Afloje el tornillo de fijación del brazo de accionamiento.
•
Moviendo la puerta hacia la posición de apertura se reduce la tensión del resorte.
•
Moviendo la puerta hacia la posición de cierre se aumenta la tensión del resorte.
•
Apriete el tornillo de fijación del brazo de accionamiento.
•
Gire el trimmer al mínimo.
•
Abra la puerta hasta la posición de apertura que desee más unos 15 mm, girando el trimmer en sentido horario.
•
Fije el retén de la puerta lo más cerca posible del bloqueo de la puerta en apertura.
•
Gire el trimmer al mínimo.
•
Pulse el botón LRN, la puerta efectuará el ciclo de aprendizaje.
Regulación del tiempo de velocidad de apertura (de 2,5 a 12 s).
Girando el trimmer en sentido horario la velocidad de apertura aumenta.
NOTA: en instalaciones con puertas pesadas, el tiempo aumenta.
Regulación del tiempo de la velocidad de cierre (de 4 a 12 s).
Girando el trimmer en sentido antihorario la velocidad de cierre disminuye.
NOTA: en instalaciones con puertas pesadas, el tiempo aumenta.
Regulación del movimiento servoasistido durante la fase de apertura manual de la puerta.
Con el trimmer al mín. la puerta no está servoasistida.
Girando el trimmer en sentido horario, el motor aumentará la servoasistencia cuando la puerta se abra manual-
mente.
El rango del POAS depende de la pre-tensión del muelle.
Regulación de la fuerza de cierre.
Con el trimmer al mínimo, la puerta se cierra con la fuerza del resorte.
Girando el trimmer en sentido horario, el motor aumenta la fuerza de cierre.
Aumente la fuerza de cierre en puertas instaladas en ambientes sometidos a diferentes presiones o sujetos a
fuertes ráfagas de viento.
El par ampliado de cierre se reducirá a cero:
• Si se activa el sensor montado en la puerta en la posición cerrada o durante el cierre (incluso si se abre ma-
nualmente). No se aplica a selección de programa PUERTA CERRADA.
•Además, el par ampliado de cierre se cancelará tras el primer cierre por NEUTRALIZACIÓN en todas las selec-
ciones de programa.
Regulación del tiempo de cierre automático (de 1,5 a 30 s).
Determina el tiempo que transcurre entre el final de la maniobra de apertura y el inicio de la maniobra de cierre.
La cuenta inicia con la puerta completamente abierta.
Regulación del tiempo de cierre automático tras una orden de apertura desde el contacto KEY en DAB905ESE
(de 1,5 s a 30 s).
Determina el tiempo que transcurre entre el final de la maniobra de apertura y el inicio de la maniobra de cierre.
La cuenta inicia con la puerta completamente abierta.
