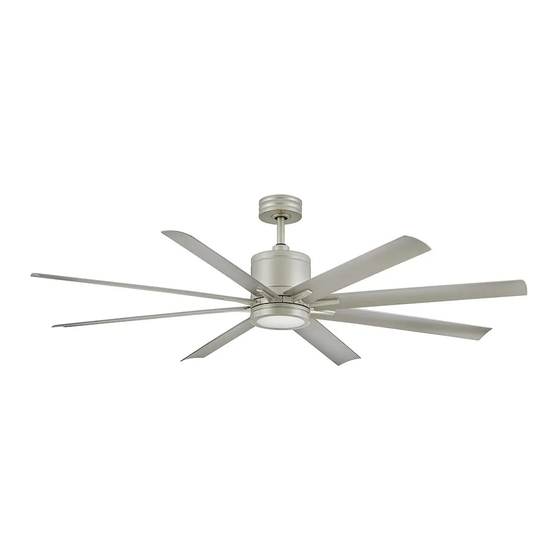

66" VANTAGE
INDOOR / OUTDOOR LED FAN
DC
WET
DC MOTOR
LED
CEILING FAN INSTRUCTION MANUAL

Publicidad

Tabla de contenido

Solución de problemas

loading

Resumen de contenidos para Hinkley VANTAGE

  • Página 1 66" VANTAGE ™ INDOOR / OUTDOOR LED FAN DC MOTOR CEILING FAN INSTRUCTION MANUAL...
  • Página 2 SO WE’RE HERE IF YOU HAVE A QUESTION, NEED SOME HELP OR WANT TO CHAT ABOUT OUR PRODUCTS. SEND SUGGESTIONS OUR WAY TOO—WE’RE ALWAYS LOOKING TO MAKE YOUR EXPERIENCE WITH HINKLEY A POSITIVE ONE. > SERVICE@HINKLEY.COM > 800.HINKLEY > LET’S SEE THAT HINKLEY STYLE @HINKLEY...
  • Página 3: Tabla De Contenido

    INSTALLING THE HANGING BRACKET ENERGY GUIDE HANGING THE FAN SPECIFICATIONS ELECTRICAL CONNECTIONS SMART BY BOND FINISHING THE INSTALLATION BLADE ATTACHMENT WARNING: Read and follow these instructions carefully and be mindful of all warnings shown throughout. ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 4 The fan can be made to work immediately after installation - the bearings are adequately charged with grease so that, under normal conditions, further lubrication should not be necessary for the life of the fan. To operate the reverse function on this fan, press the reverse button while the fan is running. | hinkley.com...
  • Página 5: Important Safety Precautions

    These factors must be supplied by the person(s) installing, caring for and operating the unit. TOOLS & MATERIALS REQUIRED • PHILLIPS SCREWDRIVER • FLAT SCREWDRIVER • WRENCH OR PLIERS • WIRE CUTTER • STEPLADDER • WIRING SUPPLIES AS REQUIRED BY ELECTRICAL CODE ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 6: Unpacking Your Fan

    Remove all parts and hardware. Do not lay motor housing on its side, or the decorative housing may shift, be bent or damaged. • Examine all parts. You should have the following: VANTAGE PACKAGE CONTENT Blade Set of 8 BL902466Fxx...
  • Página 7: Preparation

    35 pounds. Attach hanging bracket to outlet box using screws provided with the outlet box. Flat Washer Spring Washer Outlet Box Screw Fig. 1 ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 8: Hanging The Fan

    Tighten security set screws against downrod using a large flat blade screwdriver to ensure a tight fit against downrod. Downrod Tighten nuts against mounting collar. Security Screws Mounting Collar Downrod Pin Cotter Pin Top of Fan Body Fig. 2 | hinkley.com...
  • Página 9 (Fig. 4) Canopy Trim Ring Yoke Cover NOTE: 6 feet of lead wire is supplied on the fan for use with longer downrods. Top of Fan Body Fig. 3 Registration slot Fig. 4 ©2019 Hinkley Lighting, Inc. | hinkley.com...
  • Página 10: Electrical Connections

    Also connect the two GREEN wires (from fan) to building RED (to motor) ground wire. GRAY (to motor) YELLOW (to motor) YELLOW (motor) GRAY (motor) Hanger RED (motor) bracket WHITE (motor) BLUE (motor) Receiver Fig. 1 Fig. 2 hinkley.com...
  • Página 11: Finishing The Installation

    Make sure the hook on the hanging bracket properly sits in the groove in the hanger ball before attaching the canopy to the bracket by turning the housing until it drops into place. ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 12: Blade Attachment

    Use a large flat blade screwdriver for final tightening to fully compress the washers. This will help ensure proper alignment of the blades and Blades noise-free, wobble-free running. Screws | hinkley.com...
  • Página 13 Remove the screws and take out the glass board form the light cover (Fig. 2), then attach the metal cover to the light cover B and light cover A with the screws provided. (Fig. 3) ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 14: Installing The Wall Control

    Fig. 1 Install the wall transmitter on the existing wall outlet box using the screws provided. Attached the wall plate with the mounting screws to finish the installation. (Fig. 2) Transmitter Decorative Wall Plate Fig. 2 | hinkley.com...
  • Página 15: Operation

    Power switch Light button: This button is to control optional light. Switch the "D" and "ON" dip switch on the Fig. 2 front of transmitter to decide the light in "ON/OFF" or "Dimmable" condition. ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 16 An UPWARD airflow moves warmer air off the ceiling area as shown in Figure 4. This allows you to set your heating unit on a cooler setting without affecting your comfort. SUMMER MODE WINTER MODE (COUNTERCLOCKWISE DIRECTION) (CLOCKWISE DIRECTION) Fig. 3 Fig. 4 | hinkley.com...
  • Página 17: Care And Cleaning

    If the blade wobble is still noticeable, interchanging two adjacent (side by side) blades can redistribute the weight and possibly result in smoother operation. Check to assure all dowrods to motor hardware and/or hanger ball are tight. Make sure ceiling box is secure. ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 18: Energy Guide

    SMART BY BOND HINKLEY SMART FAN OPTIONS: In addition to the included wall control, you can control your Hinkley fan through the Bond app. • To use the app, download it for free from the App Store or Google Play.
  • Página 19 HINKLEY IS PROUD TO PROVIDE YOU WITH CEILING FAN PRODUCTS THAT ENHANCE YOUR SPACE WITH COMFORT, PURPOSE AND STYLE. AS A FAMILY COMPANY, WE ARE COMMITTED TO DESIGN, PERFORMANCE AND QUALITY, AND WHAT’S IMPORTANT TO YOU IS PARAMOUNT TO US.
  • Página 20 INSTALLATION OF SAFETY CABLE SUPPORT Attach the wood screw and the flat washer to the ceiling joist as shown (do not fully tighten). Slide the cable clamp onto the safety cable from the fan. Loop the safety cable around the wood screw that was just attached to ceiling joist.
  • Página 21 GLOBAL HEADQUARTERS 33000 Pin Oak Parkway | Avon Lake, Ohio 44012 T (440) 653 5500 | F (440) 653 5555 | hinkley.com...
  • Página 22: Ventilador Led Interior / Exterior

    66" VANTAGE ™ VENTILADOR LED INTERIOR / EXTERIOR DC MOTOR VENTILADOR DE TECHO MANUAL DE INSTRUCCIONES...
  • Página 23: Queremos Que Ames A Tu Nuevo Ventilador

    Si no está familiarizado o no se siente cómodo con el cableado, comuníquese con un electricista calificado. Si necesita asistencia adicional o tiene alguna pregunta, comuníquese con nosotros. Para obtener información sobre la garantía, visite hinkley.com.
  • Página 24 SMART BY BOND CONEXIONES ELÉCTRICAS ACABADO DE LA INSTALACIÓN ACCESORIO DE HOJA ADVERTENCIA: Lea y siga estas instrucciones cuidadosamente y tenga en cuenta todas las advertencias que se muestran a lo largo de ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 25: Instrucciones Generales De Instalación

    Se puede hacer que el ventilador funcione inmediatamente después de la instalación: los cojinetes están adecuadamente cargados de grasa para que, en condiciones normales, no sea necesaria una mayor lubricación durante la vida útil del ventilador. Para operar la función de retroceso en este ventilador, presione el botón de retroceso mientras el ventilador está funcionando. | hinkley.com...
  • Página 26: Precauciones Importantes De Seguridad

    HERRAMIENTAS Y MATERIALES REQUERIDOS • DESTORNILLADOR PHILLIPS • DESTORNILLADOR PLANO • LLAVE O ALICATES • CORTADOR DE CABLES • ESCALERA DE TIJERA • SUMINISTROS DE CABLEADO SEGÚN REQUERIDO POR CÓDIGO ELÉCTRICO ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 27: Desembalaje Tu Ventilador

    Retire todas las piezas y hardware. No coloque la carcasa del motor sobre un costado, o la carcasa decorativa puede moverse, doblarse o dañarse. • Examinar todas las partes. Debe tener lo siguiente: CONTENIDO DEL PAQUETE VANTAGE Juego de cuchillas de 8 BL902466Fxx...
  • Página 28: Preparación

    35 libras. Fije el soporte colgante a la caja de salida con los tornillos provistos con Arandela plana la caja de salida. Arandela de resorte Tornillo de caja de salida Fig. 1 ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 29: Colgando El Ventilador

    Tornillos de destornillador de punta plana grande para asegurar un ajuste seguridad Collar de montaje perfecto contra la varilla. Apriete las tuercas contra el collar de montaje. Pasador de Pasador varilla Parte superior del cuerpo del ventilador Fig. 2 | hinkley.com...
  • Página 30 Cubierta del yugo NOTA: Se suministran 6 pies de cable conductor en el ventilador para usar con varillas más largas. Parte superior del cuerpo del ventilador Fig. 3 Espacio de registro Fig. 4 ©2019 Hinkley Lighting, Inc. | hinkley.com...
  • Página 31: Conexiones Eléctricas

    AMARILLO (al motor) ventilador AMARILLO / VERDE. • También conecte los dos cables VERDES (del ventilador) al cable de tierra del edificio. AMARILLO (motor) GRIS (motor) ROJO (motor) Soporte de BLANCO (motor) suspensión AZUL (motor) Ventilador Receptor Fig. 2 Fig. 1 hinkley.com...
  • Página 32: Acabado De La Instalación

    Asegúrese de que el gancho en el soporte para colgar se asiente correctamente en la ranura de la bola de suspensión antes de fijar el dosel al soporte girando la carcasa hasta que caiga en su lugar. ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 33: Accesorio De Hoja

    Use Lavadora de caucho un destornillador plano grande para apretar por completo y comprimir completamente las arandelas. Esto ayudará a garantizar una alineación adecuada de las cuchillas y un funcionamiento sin ruido ni Cuchillas oscilaciones. Empulgueras | hinkley.com...
  • Página 34: Instalando El Conjunto Led Y La Cubierta Ligera

    Retire los tornillos y saque la placa de vidrio de la cubierta de la luz (Fig. 2), luego fije la cubierta de metal a la cubierta de la luz B y la cubierta de la luz A con los tornillos provistos. (Fig. 3) ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 35: Instalando El Control De Pared

    Fije la placa de pared con los tornillos de montaje DECORATIVO DE para terminar la instalación. (Figura 2) PARED Conecte el cableado del receptáculo del interruptor de pared a la unidad transmisora ​ ​ d e pared Fig. 2 ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 36: Operación

    Botón de luz: Este botón es para controlar la luz Fig. 2 opcional. Cambie el interruptor DIP "D" y "ON" en la parte frontal del transmisor para decidir la luz en la condición "ON / OFF" o "Dimmable". | hinkley.com...
  • Página 37 Un fl ujo de aire HACIA ARRIBA mueve el aire más cálido del área del techo como se muestra en la Figura 4. Esto le permite configurar su unidad de calefacción en un lugar más frío sin afectar su comodidad MODO VERANO MODO INVIERNO (DIRECCIÓN CONTRA EL RELOJ) (SENTIDO DE LAS AGUJAS DEL Fig. 3 Fig. 4 RELOJ) | hinkley.com...
  • Página 38: Cuidado Y Limpieza

    Verifique para asegurarse de que todas las varillas descendentes al hardware del motor y / o la bola de suspensión estén apretadas. Asegúrese de que la caja del techo esté segura. | hinkley.com...
  • Página 39: Guía De Energía

    INTELIGENTE POR BOND OPCIONES DE VENTILADOR INTELIGENTE HINKLEY: Además del control de pared incluido, puede controlar su ventilador Hinkley a través de la aplicación Bond. • Para usar la aplicación, descárguela de forma gratuita desde App Store o Google Play.
  • Página 40 HINKLEY SE ENCUENTRA ORGULLOSO DE PROPORCIONARLE PRODUCTOS PARA VENTILADORES DE TECHO QUE MEJORAN SU ESPACIO CON COMODIDAD, PROPÓSITO Y ESTILO. COMO EMPRESA FAMILIAR, ESTAMOS COMPROMETIDOS CON EL DISEÑO, EL RENDIMIENTO Y LA CALIDAD, Y LO QUE ES IMPORTANTE PARA USTED ES PARAMOUNT PARA NOSOTROS.
  • Página 41: Instalación De Seguridad Soporte De Cable

    INSTALACIÓN DE SEGURIDAD SOPORTE DE CABLE Vigueta de techo de madera Fije el tornillo para madera y la arandela plana a la viga del techo como se muestra (no apriete completamente). Deslice la abrazadera del cable sobre el cable de seguridad desde el Abrazadera ventilador.
  • Página 42 GLOBAL HEADQUARTERS 33000 Pin Oak Parkway | Avon Lake, Ohio 44012 T (440) 653 5500 | F (440) 653 5555 | hinkley.com...
  • Página 43 66" VANTAGE ™ VENTILATEUR LED INTÉRIEUR / EXTÉRIEUR DC MOTOR MANUEL D'INSTRUCTIONS POUR VENTILATEUR DE PLAFOND EN FRANÇAIS...
  • Página 44 NOUS SOMMES ICI SI VOUS AVEZ UNE QUESTION, BESOIN D'UNE AIDE OU VOULEZ CHAT SUR NOS PRODUITS. ENVOYER DES SUGGESTIONS NOTRE FAÇON AUSSI - NOUS CHERCHONS TOUJOURS À FAIRE DE VOTRE EXPÉRIENCE AVEC HINKLEY UNE POSITIVE. > SERVICE@HINKLEY.COM > 800.HINKLEY >...
  • Página 45: Smart By Bond

    ACCROCHER LE VENTILATEUR CARACTÉRISTIQUES SMART BY BOND CONNECTIONS ELECTRIQUES FIN DE L'INSTALLATION ATTACHEMENT DE LAME AVERTISSEMENT: Lisez et suivez attentivement ces instructions et tenez compte de tous les avertissements indiqués tout au long. ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 46: Instructions Générales D'INstallation Et

    Le ventilateur peut fonctionner immédiatement après l'installation - les roulements sont correctement chargés de graisse de sorte que, dans des conditions normales, une lubrification supplémentaire ne soit pas nécessaire pendant la durée de vie du ventilateur. Pour activer la fonction d'inversion sur ce ventilateur, appuyez sur le bouton d'inversion pendant que le ventilateur fonctionne. | hinkley.com...
  • Página 47: Précautions De Sécurité Importantes

    être intégrés à ce produit. Ces facteurs doivent être fournis par la ou les personnes installant, prenant soin et utilisant l'appareil. OUTILS ET MATÉRIAUX REQUIS • TOURNEVIS CRUCIFORME • TOURNEVIS PLAT • CLÉ OU PINCE • COUPE-FIL • ESCABEAU • FOURNITURES DE CÂBLAGE COMME REQUIS PAR LE CODE ÉLECTRIQUE ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 48: Déballage De Votre Ventilateur

    Retirez toutes les pièces et le matériel. Ne posez pas le boîtier du moteur sur le côté, sinon le boîtier décoratif pourrait se déplacer, être plié ou endommagé. • Examinez toutes les pièces. Vous devriez avoir les éléments suivants: CONTENIDO DEL PAQUETE VANTAGE BL902466Fxx Jeu de 8 lames...
  • Página 49: Préparation

    35 livres. Fixez le support de suspension au boîtier de sortie à l'aide des vis fournies Rondelle plate Rondelle à ressort avec le boîtier de sortie. Vis de boîte de sortie Fig. 1 ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 50: Accrocher Le Ventilateur

    à lame plate pour assurer un ajustement Vis de sécurité serré contre la tige de suspension. Serrez les écrous contre le Collier de montage collier de montage. Goupille Goupille de tige de Haut du suspension corps du ventilateur Fig. 2 | hinkley.com...
  • Página 51 Housse de joug Haut du REMARQUE: corps du 6 pieds de fil conducteur sont fournis sur le ventilateur ventilateur pour une utilisation avec des tiges de suspension plus longues Fig. 3 Emplacement d'enregistrement Fig. 4 ©2019 Hinkley Lighting, Inc. | hinkley.com...
  • Página 52: Connections Electriques

    • Connectez également les deux fils VERT (du ventilateur) au fil de terre du GRIS (au moteur) bâtiment. JAUNE (au moteur) JAUNE (moteur) GRIS (moteur) Support de ROUGE (moteur) suspension BLANC (moteur) BLEU (moteur) Ventilateur Destinataire Fig. 1 Fig. 2 hinkley.com...
  • Página 53: Fin De L'INstallation

    Assurez-vous que le crochet du support de suspension repose correctement dans la rainure de la boule de suspension avant de fixer la verrière au support en tournant le boîtier jusqu'à ce qu'il tombe en place. ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 54: Attachement De Lame

    Utilisez un grand caoutchouc tournevis à lame plate pour un serrage final afin de comprimer complètement les rondelles. Cela aidera à assurer un alignement correct des lames et un fonctionnement sans Lames bruit et sans vacillement. Des vis | hinkley.com...
  • Página 55 Retirez les vis et retirez la plaque de verre du couvercle de la lampe (Fig.2), puis fixez le couvercle métallique au couvercle de la lampe B et au couvercle de la lampe A avec les vis fournies. (Fig.3) ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 56: Installation De La Commande Murale

    Fig. 1 Installez l'émetteur mural sur la boîte murale existante à l'aide des vis fournies. Fixez la plaque murale avec les vis de montage pour terminer l'installation. (Fig.2) Plaque murale Émettrice décorative Fig. 2 ©2019 Hinkley Lighting, Inc. | hinkley.com |...
  • Página 57 (vitesse suggérée IV) Interrupteur Bouton d'éclairage: Ce bouton sert à contrôler la lumière en Fig. 2 option. Mettez l'interrupteur DIP "D" et "ON" à l'avant de l'émetteur pour décider de la lumière en "ON / OFF" ou "Dimmable" | hinkley.com...
  • Página 58 Un flux d'air VERS LE HAUT déplace l'air plus chaud de la zone du plafond comme illustré à la figure 4. Cela vous permet de régler votre unité de chauffage sur un réglage plus frais sans a ecter votre confort. MODE ÉTÉ MODE HIVER (DANS LE SENS DES AIGUILLES (DIRECTION CONTRE-HORAIRE)) Fig. 3 Fig. 4 D'UNE MONTRE) | hinkley.com...
  • Página 59: Entretien Et Nettoyage

    éventuellement entraîner un fonctionnement plus fluide. 3. Vérifiez que toutes les tiges de fixation du matériel du moteur et / ou de la boule de suspension sont bien serrées. 4. Assurez-vous que le boîtier de plafond est sécurisé. | hinkley.com...
  • Página 60: Guide Énergétique

    Le débit d'air affiché est une moyenne pondérée des pieds cubes hauts et bas par minute, basée sur la tige de descente SMART BY BOND OPTIONS DE VENTILATEUR HINKLEY SMART: En plus du contrôle mural inclus, vous pouvez contrôler votre ventilateur Hinkley via l'application Bond.
  • Página 61 HINKLEY EST FIÈRE DE VOUS FOURNIR DES PRODUITS DE VENTILATEUR DE PLAFOND QUI AMÉLIORENT VOTRE ESPACE AVEC CONFORT, OBJECTIF ET STYLE. EN TANT QU'ENTREPRISE FAMILIALE, NOUS NOUS ENGAGEONS À CONCEVOIR, PERFORMANCE ET QUALITÉ, ET CE QUI EST IMPORTANT POUR VOUS EST PARAMOUNT POUR NOUS.
  • Página 62 INSTALLATION DE LA SÉCURITÉ SUPPORT DE CÂBLE Solive de plafond en bois Fixez la vis à bois et la rondelle plate à la solive de plafond comme illustré (ne serrez pas complètement). Faites glisser le serre-câble sur le câble de sécurité du ventilateur. Enroulez le câble de sécurité...
  • Página 63 GLOBAL HEADQUARTERS 33000 Pin Oak Parkway | Avon Lake, Ohio 44012 T (440) 653 5500 | F (440) 653 5555 | hinkley.com...
