Resumen de contenidos para Thermo Scientific F1-ClipTip

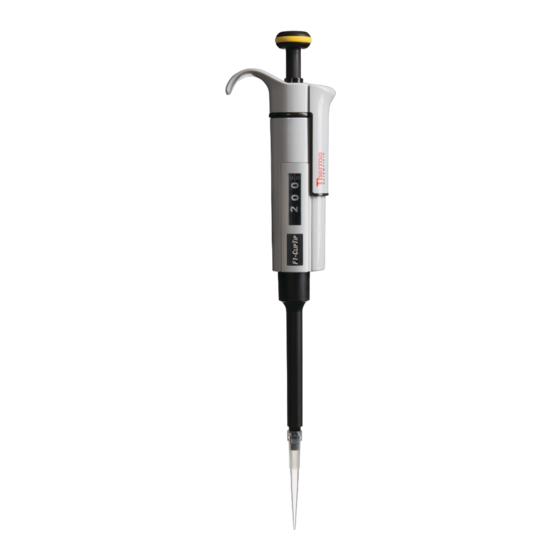

- Página 1 Thermo Scientific F1-ClipTip Single Channel Multichannel Instrucciones de uso...
- Página 2 El marcado CE corresponde al sistema que contiene la pipeta F1-ClipTip con el marcado CE y las puntas de pipeta ClipTip con marcado CE. Las especificaciones del producto pueden cambiar sin previo aviso. ClipTip es una marca...
-
Página 3: Tabla De Contenido
ÍNDICE 1. INTRODUCCIÓN 2. PAQUETE 3. ILUSTRACIÓN PRINCIPAL 4. SEGURIDAD 5. USO 6. CALIBRACIÓN Y AJUSTE 7. MANTENIMIENTO 8. ESTERILIZACIÓN 9. RESOLUCIÓN DE PROBLEMAS 10. ANEXOS... -
Página 4: Introducción
Los modelos de pipetas de 0,1-2 µl y 10 µl utilizan puntas con sello Snap and Lip. La gama de productos F1-ClipTip abarca un rango de volúmenes de 0.1 a 1000 µl e incluye pipetas monocanal de volumen fijo y variable, así como pipetas multicanal. Un práctico sistema de codificación por colores* facilita la identificación de la ClipTip correcta para cada volumen de uso. -
Página 5: Paquete
2. Paquete El paquete F1-ClipTip contiene los siguientes elementos: Pipeta F1-ClipTip Herramienta de servicio Herramienta de servicio multicanal Herramienta de accesorio portapuntas Instrucciones de uso Certificado de calibración / certificado de garantía Junta tórica Referencia 2214930 Pipeta monocanal (Scp) 300 (3 unid.) Referencia 2215540 Pipeta monocanal 1000 (3 unid.) -
Página 6: Materiales
El uso previsto de este dispositivo consiste en transferir líquidos en el rango volumétrico de 0.1 a 1000 µl. La pipeta F1-ClipTip y la punta ClipTip han sido diseñadas como componente de un sistema de análisis para un usuario final, que es responsable de la validación del sistema para garantizar unos resultados fiables y seguros. -
Página 7: Resultados De Dispensación Incorrectos
Resultados de dispensación incorrectos El rendimiento puede variar a causa de factores como: a. Método de pipeteado (se recomienda la técnica directa de pipeteo) b. Temperatura (aire, líquido, recipiente, pipeta y punta) c. Presión d. Humedad e. Operador, p. ej., movimiento del pulgar, ángulo de pipeteado f. -
Página 8: Ajuste Del Apoyo Para Dedos
Imagen 4b Uso incorrecto de las puntas Utilice solamente puntas ClipTip con una pipeta F1-ClipTip. Compruebe que todos los clips estén bloqueados para asegurar el sellado de la punta. Las puntas ClipTip se han diseñado únicamente para un solo uso. -
Página 9: Aspiración Y Dispensación De Líquidos
Garantice el correcto funcionamiento de las pipetas de 2-20 µl de canal único y de 5-50 µl La pipeta de canal único F1-ClipTip 2-20 μl y las pipetas de 5-50 μl utilizan una innovadora tecnología de pistón de súper descarga para garantizar la administración eficiente de líquidos con volúmenes pequeños.. -
Página 10: Calibración Y Ajuste
6. Calibración y ajuste 6.1 Límites de calibración de fábrica Las pipetas F1-ClipTip se suministran ajustadas y calibradas de fábrica para trabajar dentro de los volúmenes especificados con agua destilada o desionizada y con la técnica directa de pipeteo. Las especificaciones del fabricante se muestran en el certificado de calibración de la pipeta y en el Anexo... -
Página 11: Fórmulas Para El Cálculo De Los Resultados
Guarde la pipeta F1-ClipTip cuando no se utilice y asegúrese de que se encuentra en posición vertical. Se recomienda para este propósito el uso de un soporte para pipetas. -
Página 12: Mantenimiento Periódico
7.2 Mantenimiento periódico El procedimiento de mantenimiento empieza por el desmontaje de la pipeta. Las juntas tóricas 5.1 de la pipeta F1-ClipTip son piezas de desgaste. Se recomienda sustituir regularmente las juntas tóricas para garantizar un sellado adecuado. Sustituya siempre las juntas tóricas si están desgastadas o dañadas. -
Página 13: Limpieza Y Reensamblaje De Pipetas Monocanal
2. Desmonte el accesorio portapuntas 5 (Imagen 8). Para retirar el accesorio portapuntas coloque el extremo de la herramienta 3 en forma de estrella (Imagen 9) en el extremo del accesorio portapuntas (El ensamblaje de la punta es extraíble de forma manual en los modelos 0.1-2µl y 1-10 µl). - Página 14 Coloque el pistón a través del sello del pistón 20. Tenga en cuenta que hay un biselado en el otro extremo del sello, para facilitar el montaje. Deslice el tubo para la eliminación de exceso de aire 27 sobre el pistón. Deslice el accesorio portapuntas sobre el conjunto del pistón y atorníllelo en su lugar.
-
Página 15: Desmontaje De Pipetas Multicanal
Sin separación Imagen 13 Tenga cuidado para no apretar en exceso el accesorio portapuntas. Si lo hiciera, dañaría la rosca de la pipeta. 7.2.5 Desmontaje de pipetas multicanal 1. Desmonte el accesorio portapuntas (Imagen 8). Para retirar el accesorio portapuntas coloque el extremo de la herramienta 3 en forma de estrella (Imagen 9) en el extremo del accesorio portapuntas. -
Página 16: Instrucciones De Mantenimiento Para Los Conos
1-10µl 1. Coloque la cabeza de la herramienta de servicio #1 entre el anillo 15 y el expulsor 23 (Imagen 15). 2. Empuje la herramienta hasta que las piezas se separen entre sí ( I ). 3. Compruebe que la palanca del expulsor esté en la posición alta y tire hacia abajo y retire la parte del expulsor de puntas del módulo ( II). -
Página 17: Esterilización
¡ATENCIÓN! Para garantizar un correcto funcionamiento de todos los canales de una pipeta multicanal, debe reemplazar a la vez todos los conos porta- puntas siempre que deba reemplazar uno de ellos. No combine conos porta-puntas de paquetes distintos, dado que cada bolsa contiene un conjunto de conos porta-puntas que se corresponden exactamente. -
Página 18: Resolución De Problemas
9. Resolución de problemas En la tabla que aparece a continuación se describen varios problemas que pueden surgir y la manera de solucionarlos: Posible causa Possible action Defecto ►Reconecte/apriete el accesorio Fuga • El accesorio portapuntas está mal conectado o suelto portapuntas o utilice la herramienta para sustituirlo por nuevos accesorios portapuntas. -
Página 19: Anexos
Defecto Posible causa Possible action ►Tire del botón hacia arriba y Botón de • Se ha aplicado fuerza unilateral en dispensación el botón al ajustar el volumen con vuelva a empujarlo hacia abajo atascado en una mano hasta la posición de bloqueo posición parcialmente hacia abajo... -
Página 20: Anexo 2. Límites De Especificación Del Fabricante
Anexo 2. Límites de especificación del fabricante Thermo Scientific F1-ClipTip monocanal de volumen variable Order No. Range Volume Inaccuracy Imprecision Compatible µl µl SD µl ClipTip 4641310N 0.1–2 µl ±0.050 ±2.50 0.040 2.00 12.5 Ext ±0.024 ±12.00 0.020 10.00 ±0.033 ±33.00... -
Página 21: Thermo Scientific F1-Cliptip Multicanal De Volumen Variable
Thermo Scientific F1-ClipTip multicanal de volumen variable Order No. Range Channel Volume Inaccuracy Imprecision Compatible µl µl SD µl CV% ClipTip 4661210N 1–10 µl ±0.240 ±2.40 0.160 1.60 12.5 Ext ±0.120 ±12.00 0.080 8.00 4661120N 5–50 µl ±0.75 ±1.50 0.35 0.70... -
Página 22: Anexo 3. Especificaciones De Calibración Según Norma Iso 8655
Anexo 3. Especificaciones de calibración según norma ISO 8655 La especificación para la Thermo Scientific F1-ClipTip se corresponde con la norma ISO 8655. Thermo Scientific F1-ClipTip monocanal de volumen variable Range Volume Inaccuracy Imprecision Compatible Color µl µl SD µl... -
Página 23: Anexo 4. Montaje Y Recambios
Anexo 4. Montaje y recambios * Disponible como recambio. Consulte las referencias específicas para cada modo en la página 31. 1062800 1062930 Herramienta de Herramienta de servicio servicio multicanal 0300070 Herramienta de accesorio portapuntas * 5. Accesorios portapuntas * 42. Conjunto de cono * 50. - Página 24 1–10µl 2–20µl 0.1–2µl 10 µl Fixed 20 µl Fixed 1–300µl 5.2* 5.1*...
- Página 25 5–50µl 25 / 50 µl Fixed 1–300µl 10–100µl 5.2* 5.1*...
- Página 26 100–1000µl 20–200µl 30–300µl 500 / 1000 µl Fixed 100 / 200 µl Fixed 1–300µl 250µl Fixed 5.2* 5.2* 5.1* 5.1*...
- Página 27 8-ch 1-10 µl * 50...
- Página 28 12-ch 1-10 µl * 50...
- Página 29 8-ch 5-50 µl * 50 10-100 µl 30-300 µl 5.2* 5.1*...
- Página 30 12-ch 5-50 µl 10-100 µl 30-300 µl 5.2* 5.1*...
- Página 31 Referencias de recambios de F1-ClipTip monocanal y multicanal Single Channel 0.1–2µl 30–300µl / 250µl Fixed 2216410 2216160 4 pcs 2216480N 5.1. 2214930 3 pcs 5.2. 1033430 1–10µl / 10µl Fixed 1033330 1030060 2216130N 2216390N 100–1000µl 2–20µl / 20µl Fixed 500µl / 1000µl Fixed...
-
Página 32: Anexo 5. Información Para Pedidos De Cliptip
Anexo 5. Información para pedidos de ClipTip Thermo Scientific ClipTip racked and sterile tips Code ClipTip Volume 94410060 ClipTip 12.5 Ext 12.5 µl 10x96/rack 94410063 ClipTip 12.5 Ext, sterile 12.5 µl 10x96/rack 94410210 ClipTip 20 20 µl 10x96/rack 94410213 ClipTip 20, sterile 20 µl... -
Página 33: Anexo 6. Tabla De Compatibilidades F1-Cliptip Y Cliptip
Anexo 6. Tabla de compatibilidades F1-ClipTip y ClipTip Non-filter and filter tips Product code Description 4641310N F1-ClipTip 0.1-2µl 4641320N F1-ClipTip 1-10µl 4641180N F1-ClipTip 2-20µl 4641190N F1-ClipTip 5-50µl 4641200N F1-ClipTip 10-100µl 4641210N F1-ClipTip 20-200µl 4641220N F1-ClipTip 30-300µl 4641230N F1-ClipTip 100-1000µl 4651280N F1-ClipTip 10µl fixed volume... -
Página 34: Anexo 7. Accesorios Para La Pipeta
Anexo 7. Accesorios para la pipeta Multichannel stand #9420390 F–stand #9420400 Reagent reservoir 100 ml #95128085 Reagent reservoir 25 ml #95128093 Reagent reservoir 25 ml divided #951228095... - Página 35 This product is covered by patents issued in the US. For patent coverage, see http://www.thermofisher.com/pipetteip info.pipettes@thermofisher.com www.thermofisher.com thermofisher.com © 2019 Thermo Fisher Scientific Inc. All rights reserved. All trademarks are the property of Thermo Fisher Scientific Inc. and its subsidiaries. Specifications, terms and pricing are subject to change. Not all products are available in all countries.
