Redondeo de esquinas RND

La función RND redondea esquinas de contorno.
La herramienta se desplaza según una trayectoria circular, que se une
tangencialmente tanto a la trayectoria anterior del contorno como a la
posterior.
El radio de redondeo debe poder realizarse con la herramienta llamada.
 Radio de redondeo: radio del arco, en caso necesario:
 Avance F (actúa únicamente en la frase RND)

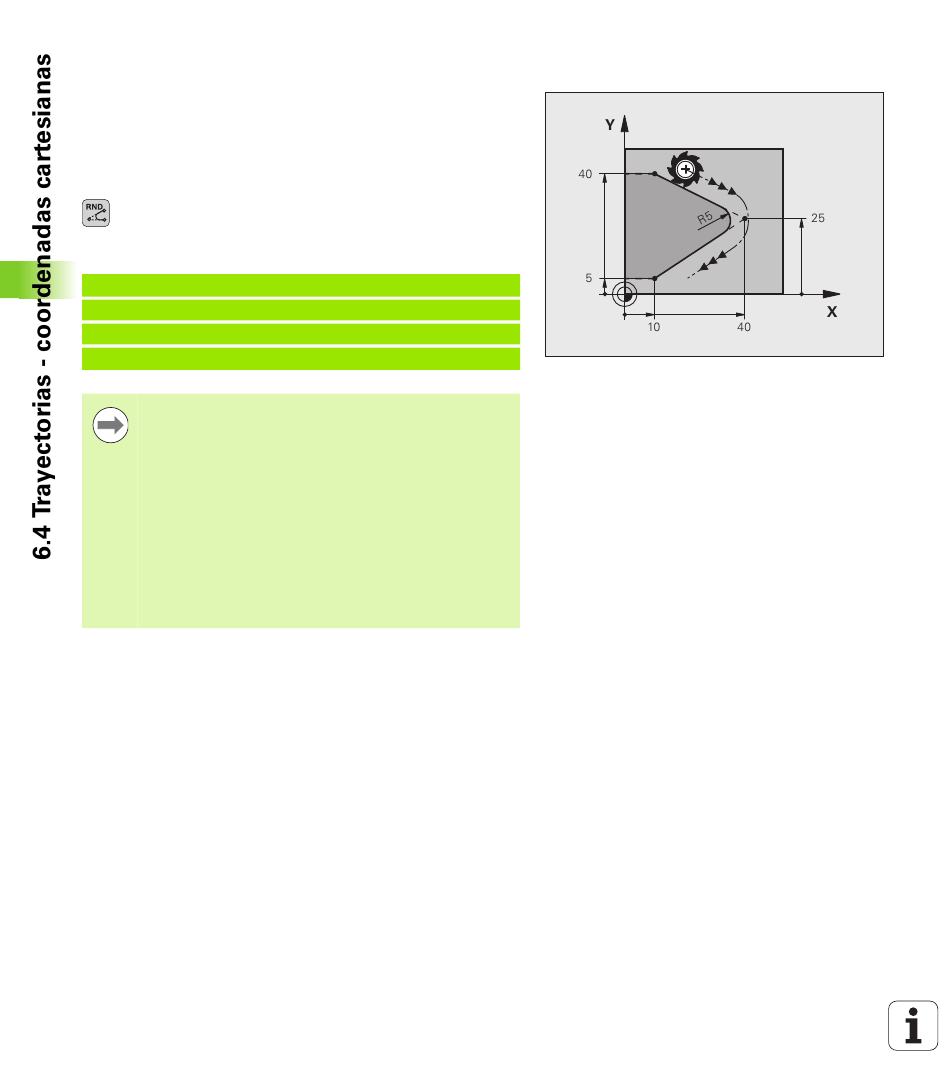

Ejemplo de frases NC
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Las trayectorias anterior y posterior del contorno deben
contener las dos coordenadas del plano en el cual se
ejecuta el redondeo de esquinas. Si el contorno se
mecaniza sin corrección de radio de herramienta, deben
programarse ambas coordenadas del plano de
mecanizado.
El punto de la esquina no se mecaniza.
El avance programado en una frase RND sólo actúa en
dicha frase RND.Después, vuelve a ser válido el avance
programado antes de la frase RND.
Una frase RND se puede utilizar también para la
aproximación suave sobre el contorno, .
