IND690 / IND690xx / IND690-24V
3.2.3
3.3
3.3.1
3.3.2
Conformidad CE
Instrucciones de instalación 22012806D 04/07

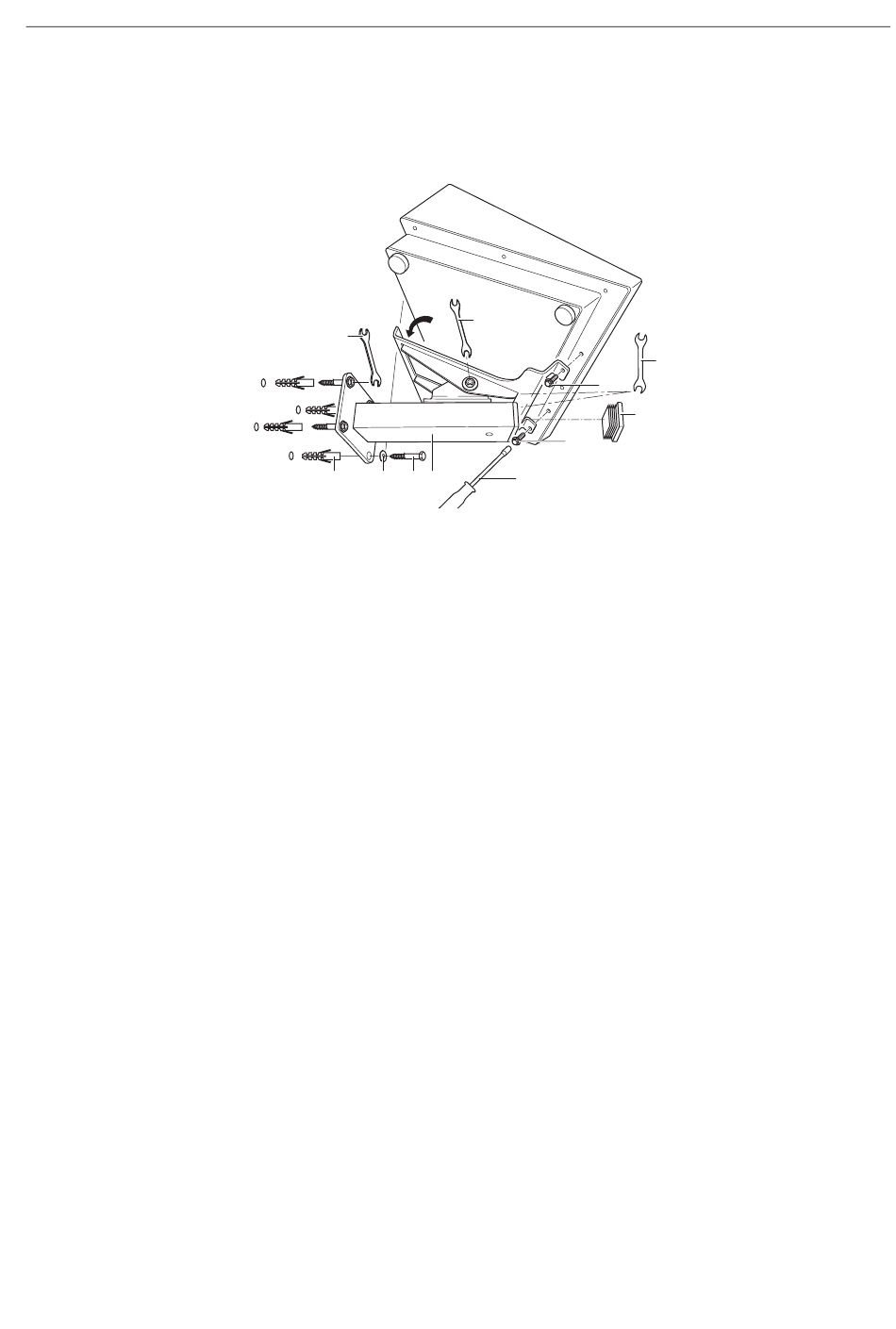

Montaje mural del terminal de mesa
El terminal de mesa se puede montar en la pared con ayuda de la consola de pared
(ME-22 011 980).
9
1
7
6
5
1. Montar en la pared la consola de pared (2) completamente montada, conforme
al plano de taladrado incluido en el envío.
2. Dar vuelta al terminal de pesada, colocarlo sobre una base blanda y quitar los
2 tornillos (1) en el lado inferior de la tapa.
3. Colgar el terminal de pesada en el adaptador soporte y ponerlo en posición.
4. Fijar el terminal de pesada con los 2 tornillos (1) en el adaptador soporte.
Conexión de la plataforma de pesada
Requisito
Que se encuentre montado un respectivo interface de balanza.
Si no se da el caso, véase sección 4.2 (IDNet, SICS) o sección 4.3 (AnalogScale).
Conexión de plataformas de pesada con conexión IDNet o conexión SICS
1. Instalar la plataforma de pesada, véase instrucciones de instalación de la
plataforma de pesada.
2. Tender el cable de plataforma de pesada al terminal de pesada.
3. Enchufar el conector de plataforma de pesada en el terminal de pesada.
Conexión de plataformas de pesada analógicas
Para cables de conexión de mayor longitud son muy importantes las medidas de
apantallado que se tomen contra la irradiación parasitaria entrante y saliente.
Las clases de resistencia antiparasitaria exigidas se obtienen sólo con una
instalación y cableado minuciosos de todos los periféricos, plataformas de pesada y
células de pesada conectados. Para ello el apantallado debe ser conectado por
ambos lados según prescripciones.
El encargado de la puesta en marcha es responsable de la conformidad CE de todo
el sistema.
1
8
2
4
Puesta en servicio
3
8
10
19
