28 Instalación
Todos los compresores se suministran con cuatro amortiguadores de goma (véase la figura 18).Dichos
amortiguadores tienen la finalidad de atenuar las tensiones producidas durante el arranque e impedir en gran medida
la transmisión de ruidos y vibraciones a la base de sujeción. El manguito metálico insertado en el interior de la goma
sirve de guía para la misma. Dado que este manguito no está diseñado para soportar determinadas cargas se
deberá de tener en cuenta que un par de apriete excesivo podrá romperlo. Su diámetro interior es de
aproximadamente 8,5 mm para ajustarse, por ejemplo, a un tornillo de métrica 8. El par de apriete debe ser de 13 ± 1
Nm, siendo extremadamente importante que la goma no se encuentre comprimida tras la aplicación de dicho par. Se
recomienda dejar una holgura de aproximadamente 2 mm entre la parte inferior de la arandela y la parte superior de
la goma. Para aplicación de compresores en centrales, véase la guía C6.2.5. y la lista de repuestos
29 Válvula de servicio y adaptadores
Los compresores Scroll de refrigeración se suministran con conexiones roscadas para adaptar válvulas
Rotalock.Mediante el empleo de los adaptadores rectos "B" y acodados "C" también es posible realizar conexiones
de tipo soldar. Se recomienda apretar periodicamente todas las fijaciones a su ajuste inicial despues que el
sistema haya sido puesto en operación.
(1) (2)
Z.8.07.00
c
Z.8.08.00
A
C6.2.12/0904/E

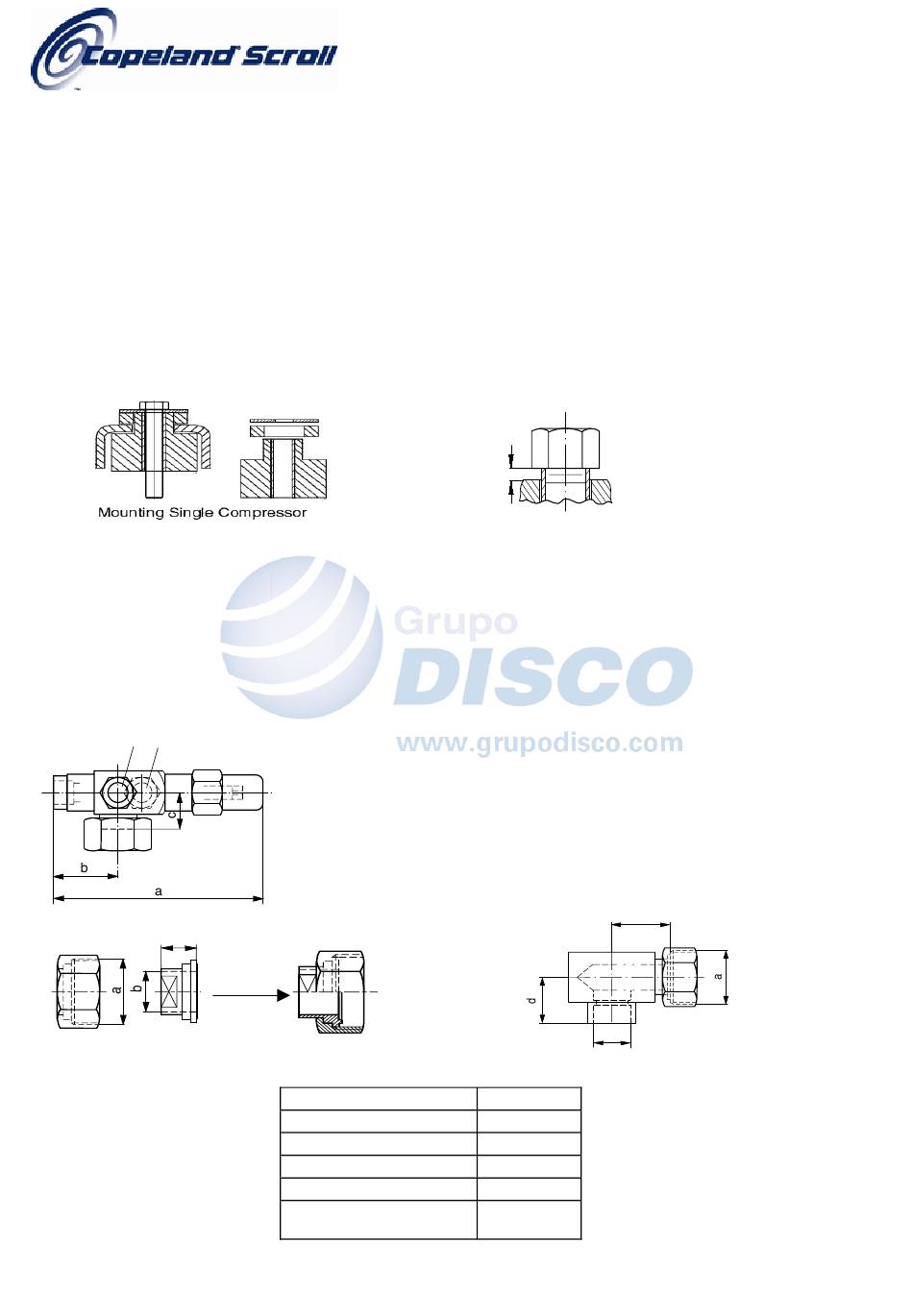

Figura 18 Amortiguadores de goma
(1) Conexión de control de presión
(2) Conexión del manómetro
Z.8.10.00
B
Rotalock 3/4"-16UNF
Rotalock 1"1/4-12UNF
Rotalock 1"3/4-12UNF
Rotalock 2"1/4-12UNF
Tornillos de montaje
5/16", M 9
Figura 19 Válvulas Rotalock y adaptadores
18
2 mm
Z.9.28.00
En
funcionamiento
b
Z.8.09.00
Par [Nm]
40 - 50
110-135
170-180
190-200
34 máx.
c
C
