1.- CARACTERÍSTICAS GENERALES

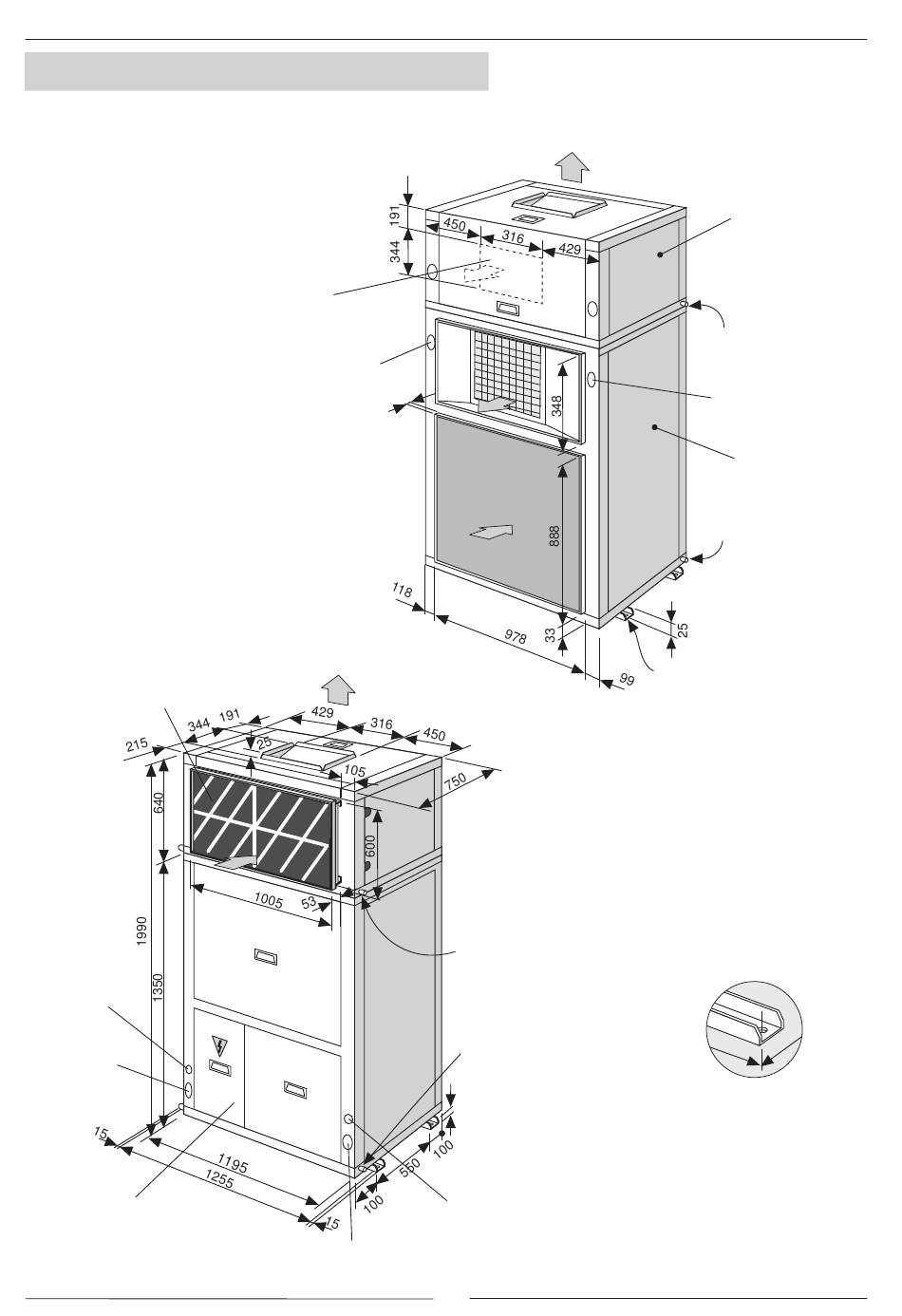

1.5.- DIMENSIONES UNIDADES MODELOS 22E-24E-28E-32E
Filtro de aire
Conexión
mando de
control
Conexión
alimentación
eléctrica
Cuadro eléctrico
IMPULSIÓN
OPCIONAL
Alimentación eléctrica
a la unidad
20
Conexión alimentación eléctrica
47
Drenaje
Rosca exterior 3/4''
Drenaje
Rosca exterior 3/4''
25
Conexión mando de control
12
SECCIÓN
INTERIOR
Drenaje
Rosca exterior 3/4''
Alimentación eléctrica
a la unidad
SECCIÓN
EXTERIOR
Drenaje
Rosca exterior 3/4''
Ø 14 (x 4)
Las cotas están referidas a los
centros de los taladros
