©2023 Lennox Industries Inc.
Dallas, Texas, EE. UU.
ESTE MANUAL DEBE SER ENTREGADO
AL PROPIETARIO DE LA CASA
PARA REFERENCIA FUTURA
ADVERTENCIA
La instalación, ajuste, alteración, servicio o mantenimiento
inapropiado puede ocasionar daños materiales, lesiones
personales o fatales. La instalación y el servicio deben ser
realizados por un instalador de calefacción, ventilación y aire
acondicionado (CVAA) profesional licenciado o equivalente,
una agencia de servicio o el proveedor de gas.
IMPORTANTE
A partir del 1º de julio de 1992, la Ley de Aire Puro de 1990
prohíbe la ventilación intencional de refrigerante (CFC, HCFC y
HFC). Se deben aplicar métodos aprobados de recuperación,
reciclaje o remediación. Se pueden imponer multas y/o
encarcelamiento por incumplimiento.
ADVERTENCIA
Para prevenir lesiones graves o muerte:
1. Inmovilizar/Etiquetar antes de dar mantenimiento.
2. Si
el
sistema
requiere
mantenimiento de los detectores de humo), desactive la
potencia al soplador, quite la correa del ventilador donde
sea aplicable, y asegúrese de que todos los controladores
y termostatos estén apagados antes de dar mantenimiento.
3. Siempre mantenga las manos, cabello, ropa, joyas,
herramientas, etc. alejados de las partes en movimiento.
electricidad
(por
ejemplo,
INSTRUCCIONES
DE INSTALACIÓN
Unidades de manejo de aire
CBA25UHE Serie Merit

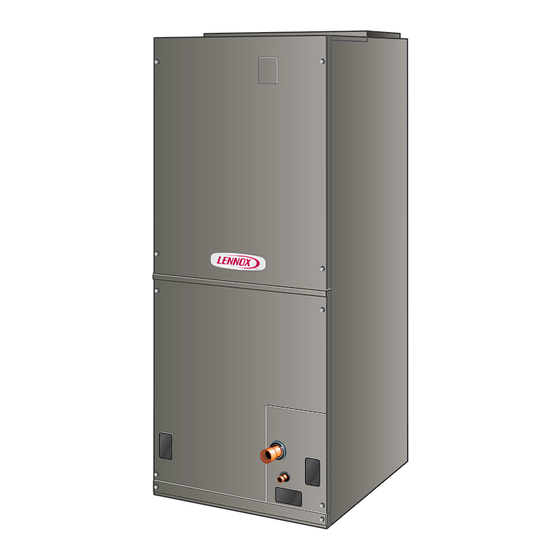

UNIDADES DE MANEJO DE AIRE DE POSICIONES MÚLTIPLES
508370-01SP
3/2023
Índice
Dimensiones de la unidad – Posición de flujo ascendente .2
Dimensiones de la unidad – Posición horizontal ................3
Información general ............................................................4
Requerimientos ..................................................................4
Espaciamientos de instalación ...........................................5
Instalación ..........................................................................5
Drenaje de condensado ......................................................8
Sistema de conductos y filtros ...........................................9
Soldadura de las líneas de refrigerante ............................10
Sellado de la unidad .........................................................13
Conexiones eléctricas ......................................................13
Flujo de aire – Velocidad del soplador de enfriamiento ....16
Datos del soplador ...........................................................17
Procedimientos de verificación .........................................18
Operación ........................................................................18
Mantenimiento realizado por el propietario ......................19
Reparación o reemplazo del aislamiento del gabinete .....19
Mantenimiento profesional ...............................................19
Uso de la unidad de manejo de aire durante
la construcción ..................................................................19
Envío y lista de empaque
El paquete 1 de 1 contiene:
1 – Unidad de manejo de aire armada y equipada en la fábrica
para aplicaciones de descarga de flujo ascendente u
horizontal (incluye colectores de drenaje de flujo ascendente
u horizontal y un filtro de aire preinstalado).
Examine la unidad para determinar si sufrió daños durante
el envío; si es así, comuníquese con el último transportista.
Revise la placa de clasificación de la unidad para confirmar que
corresponde con el pedido.
IMPORTANTE: Se requieren procedimientos especiales para
limpiar el serpentín de aluminio de la unidad. Consulte la página
19 de estas instrucciones para obtener información.
Página 1
®
