Resumen de contenidos para Botex DMX DC-2448

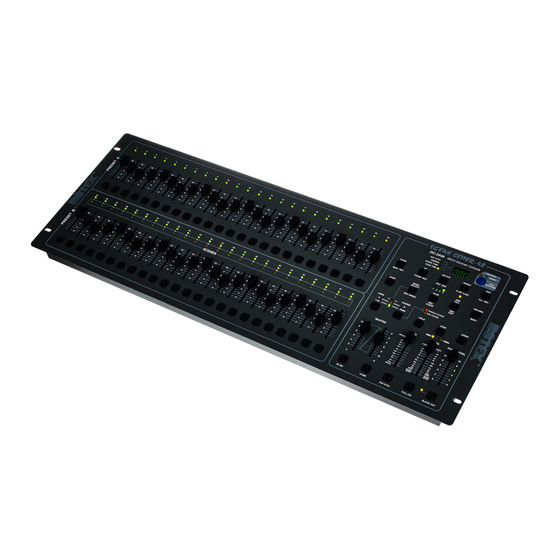

- Página 1 DMX DC-2448 controlador DMX...
- Página 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Alemania Teléfono: +49 (0) 9546 9223-0 Correo electrónico: info@thomann.de Internet: www.thomann.de 07.11.2018, ID: 216405...
-
Página 3: Tabla De Contenido
9.6 Modo "Mix"........................30 9.7 Display del regulador de intensidad luminosa..........30 9.8 BLIND y HOME........................ 31 9.9 PARK........................... 31 9.10 ADD/KILL........................31 9.11 Double Preset......................31 Datos técnicos........................33 Cables y conectores......................34 Protección del medio ambiente..................35 DMX DC-2448 controlador DMX... - Página 4 DMX DC-2448 controlador DMX...
-
Página 5: Información General
En el presente manual de usuario, se utilizan las siguientes convenciones tipográ‐ ficas: Rótulos Los rótulos que se encuentran en el producto se identifican en el correspondiente manual con letras en cursiva y entre corchetes. Ejemplo: regulador de [VOLUME], tecla [Mono]. DMX DC-2448 controlador DMX... -
Página 6: Símbolos Y Palabras De Advertencia
¡AVISO! Esta combinación de símbolo y palabra de advertencia indica una situación de peligro potencial que, si no se evita, puede provocar daños materiales y ambientales. Señal de advertencia Clase de peligro Peligro en general. DMX DC-2448 controlador DMX... -
Página 7: Instrucciones De Seguridad
¡AVISO! Peligro de incendios No tapar nunca las rejillas de ventilación del equipo. No sitúe el equipo cerca de fuentes de calor. Evite cualquier contacto con el fuego. DMX DC-2448 controlador DMX... - Página 8 PVC, dejando así manchas oscuras permanentes. Si procede, utilice protectores de fieltro o una moqueta para evitar que los pies entren en contacto directo con el suelo. DMX DC-2448 controlador DMX...
-
Página 9: Características Técnicas
Vista previa de los canales DMX asignados o invertidos Sound-to-Light 3 niveles de función Función Blind-Home Control de velocidad y fade Blackout-Master Modo stand-alone Ajuste manual de escenas en procesos (chases) Modo MIDI para bancos, chases y blackout Display LED DMX DC-2448 controlador DMX... -
Página 10: Montaje
Esquema de conexiones para máquinas de niebla Montaje en racks Si quiere montar el equipo en un rack de 19 pulgadas, retire el revestimiento de plás‐ tico. Para ello, suelte los tornillos que fijan el revestimiento. DMX DC-2448 controlador DMX... -
Página 11: Puesta En Funcionamiento
Arrancar el equipo Conecte todos los cables y encienda el equipo por medio del interruptor principal en la cara posterior del mismo. El equipo está inmediatamente listo para funcionar. DMX DC-2448 controlador DMX... -
Página 12: Conexiones Y Elementos De Mando
6 Fader de canal [25-48] / Fader de escena [1-24] Este fader permite ajustar/programar la intensidad de los canales 25-48. 7 [FLASH 25-48] Cuando esta tecla está pulsada, la intensidad del canal correspondiente 25-48 está al 100 %. A Área de control DMX DC-2448 controlador DMX... - Página 13 [EDIT] se utiliza para activar el modo Edit. Con [ALL REV] se modifica la dirección de reproducción de todos los programas. 16 [DARK] Mientras está presionada esta tecla, todos los valores DMX en la salida pasan al valor [000] DMX DC-2448 controlador DMX...
- Página 14 Fader maestro para los canales 1-24. 27 [MASTER B] Fader maestro para los canales 25-48. 28 [FADE] Con [FADE] se ajusta el tiempo de superposición. 29 [SPEED] Con [SPEED] se ajusta la velocidad de un chase. DMX DC-2448 controlador DMX...
- Página 15 Pulsando dos veces la tecla se establece la velocidad. 34 [FULL ON] Fija todos los valores DMX en el valor [255]. 35 [BLACK OUT] Cambia todos los valores DMX en la salida al valor [000]. DMX DC-2448 controlador DMX...
- Página 16 "Black out" y "Full on" también se pueden activar por medio de un telemando. Para la conexión, utilice un conector jack de 6,35 mm (estéreo). 42 [FOG MACHINE] A esta entrada se puede conectar una máquina de niebla. DMX DC-2448 controlador DMX...
-
Página 17: Manejo
Mientras mantiene presionadas las teclas de [RECORD] y [EDIT], introduzca el nuevo código utilizando las teclas de flash. Suelte las teclas de [RECORD] y [EDIT]. ð En el display aparece "Cod" Mantenga pulsadas simultáneamente las teclas de [RECORD] y [EDIT]. DMX DC-2448 controlador DMX... -
Página 18: Programar Una Escena
Cree la escena que desea con ayuda del fader de canal 1-48. Con 0 % o DMX 0, los fader deben encontrarse en la posición 0; con 100 % o DMX 255, los fader deben encontrarse en la posición 10. Para guardar la escena deseada como un paso, pulse [RECORD]. DMX DC-2448 controlador DMX... - Página 19 Repita los pasos 4 y 5 hasta que haya programado todos los canales 1-16. Pulse [PAGE] hasta que se encienda el LED de [PAGE 1]. Pulse [FLASH 15] mientras mantiene pulsada la tecla [RECORD]. ð Todos los LED de Record parpadean una vez. El programa se ha guardado. DMX DC-2448 controlador DMX...
-
Página 20: Edición
Ä Capítulo 7.1.1 "Activar programación" en la página 17). Mantenga pulsada la tecla [RECORD]. Pulse sucesivamente [FLASH 1], [FLASH 4], [FLASH 2] y [FLASH 3]. ð Todos los LED se encienden. Todos los programas se han borrado. DMX DC-2448 controlador DMX... -
Página 21: Borrar Escenas
Para acceder al tercer paso, pulse [STEP]. Para borrar este paso, pulse [DELETE]. Salga del modo. Para ello, pulse [REC EXIT] mientras mantiene pulsada la tecla [RECORD]. ð El LED de la escena se apaga. Ha salido del modo Edit. DMX DC-2448 controlador DMX... -
Página 22: Añadir Uno O Varios Pasos
7.3 Funcionamiento 7.3.1 Iniciar un programa 〈 〉 SCENES]. Pulse [MODE SELECT] para seleccionar [CHNS Para editar la página en la que está guardado el programa que desea, pulse [PAGE]. Deslice [MASTER B] a la posición 10. DMX DC-2448 controlador DMX... -
Página 23: Control Al Ritmo De La Música
Ajuste la velocidad que desea con [SPEED]. 7.3.4 Fijar un ritmo estándar El modo "Audio" está desactivado 〈 〉 SCENES], pulse [MODE SELECT]. Para seleccionar [CHNS Seleccione el programa que desea. Puede ajustar la velocidad pulsando dos veces [TAP SYNC]. DMX DC-2448 controlador DMX... -
Página 24: Cambiar El Modo De Velocidad Entre 5 Y 10 Minutos
Mantenga pulsada la tecla [RECORD] y pulse tres veces [FLASH 5] (modo de 5 minutos) o [FLASH 10] (modo de 10 minutos). [5MIN] o [10MIN] se ilumina, indicando cuál es el ajuste realizado. Salga del modo. Para ello, pulse [REC EXIT] mientras mantiene pulsada la tecla [RECORD]. DMX DC-2448 controlador DMX... -
Página 25: Ajustes De Canal Midi Y Dmx
Durante el intercambio de datos no hay otras funciones disponi‐ bles. En cuanto concluye el intercambio de datos, las funciones vuelven a estar disponibles automáticamente. El intercambio de datos se cancelará en cuanto se produzca un error o se apague el equipo. DMX DC-2448 controlador DMX... -
Página 26: Enviar Archivo Midi
Durante la recepción y el envío de datos MIDI, el equipo busca o envía automáti‐ camente una ID de 55H(85), un nombre de archivo DC1224 con el suplemento BIN(SPACE). Se pueden transferir datos a un equipo MIDI. Hay dos maneras diferentes de transferir los datos. DMX DC-2448 controlador DMX... -
Página 27: Dmx
Si pulsa [BLACK OUT], en el canal DMX actual se emitirá el valor mínimo "000" . ð Todos los LED de [FLASH] se apagan. Para salir del modo de ajuste, mantenga pulsada la tecla [RECORD] mientras pulsa [EXIT]. DMX DC-2448 controlador DMX... -
Página 28: Borrar Los Ajustes De Canal Dmx
17). Mantenga pulsada la tecla [RECORD]. Pulse sucesivamente [FLASH 6], [FLASH 6], [FLASH 8] y [FLASH 8]. ð Se cargan 12 programas preprogramados en "PAGE 1" , los demás pro‐ gramas se borran. DMX DC-2448 controlador DMX... -
Página 29: Guía Breve De Las Funciones Principales
[TAP SYNC] sobrescribe todos los ajustes del regulador de velocidad realizados pre‐ viamente hasta que este vuelva a moverse. Esto se aplica también a ritmos estándar preconfigurados. DMX DC-2448 controlador DMX... -
Página 30: Utilizar Fader Master
El display se utiliza para visualizar el valor DMX porcentual o absoluto. Para cambiar entre la visualización porcentual y absoluta, proceda de la siguiente manera: Mantenga pulsada la tecla [SHIFT]. Para cambiar entre la visualización porcentual y absoluta, pulse [% OR 0-255]. DMX DC-2448 controlador DMX... -
Página 31: Blind Y Home
En este modo se controlan los canales 1-24 tanto con los fader de canal 1-24 como con los fader de canal 25-48. Con [MASTER A] se controlan los fader 1-24; con [MASTER B] se controlan los fader 25-48. En este modo no se puede guardar ninguna escena. DMX DC-2448 controlador DMX... - Página 32 Guía breve de las funciones principales Ejemplo Cambie al modo "Double Preset". Ajuste los fader 1-6 a la posición más alta, haga lo mismo con 19-24. Ajuste [MASTER A] y [MASTER B] igual. ð Ya tiene una escena. DMX DC-2448 controlador DMX...
-
Página 33: Datos Técnicos
Conector XLR de 3 polos Señal MIDI Conexiones estándar de 5 polos Entrada de audio Conector Cinch, 100 mV, 1 Vpp Dimensiones (ancho × altura × prof.) 716 mm × 80 mm × 267 mm Peso 6,7 kg DMX DC-2448 controlador DMX... -
Página 34: Cables Y Conectores
DMX. Las señales DMX de entrada se transmiten a través de un conector macho XLR de tres polos. La ilustración y la tabla muestran la asignación de los pins de un aco‐ plador adecuado. Masa Datos DMX (–) Datos DMX (+) DMX DC-2448 controlador DMX... -
Página 35: Protección Del Medio Ambiente
Entregue el producto y sus componentes en un centro de reciclaje autorizado. Res‐ pete todas las normas y reglamentaciones aplicables del país de que se trate. En caso de dudas, contacte con las autoridades responsables. DMX DC-2448 controlador DMX... - Página 36 Notas DMX DC-2448 controlador DMX...
- Página 37 Notas DMX DC-2448 controlador DMX...
- Página 38 Notas DMX DC-2448 controlador DMX...
