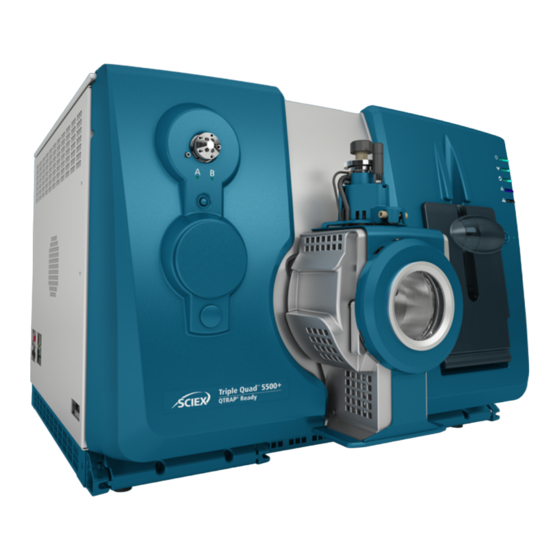

Sistema SCIEX Triple Quad
5500+
Guía del usuario del sistema
RUO-IDV-05-8450-ES-A
Enero de 2019

Publicidad

Tabla de contenido
loading

Manuales relacionados para SCIEX Triple Quad 5500+

Resumen de contenidos para SCIEX Triple Quad 5500+

  • Página 1 Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema RUO-IDV-05-8450-ES-A Enero de 2019...
  • Página 2 El uso de dichos nombres en este documento pretende únicamente designar los productos de esos fabricantes suministrados por SCIEX para la incorporación en su equipo y no supone ningún derecho o licencia de uso, ni permite a terceros el empleo de dichos nombres de productos o fabricantes como marcas comerciales.

  • Página 3: Tabla De Contenido

    Conexión de la válvula desviadora en modo inyector..................45 Conexión de tubos de la válvula desviadora en modo de desviador..............46 5 Perfiles de hardware y proyectos....................48 Perfiles de hardware..............................48 Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 3 / 192...
  • Página 4 Selección de la posición de los viales mediante la pestaña Locations (opcional)..................................91 Definición de los detalles de cuantificación en el Batch Editor (opcional)..............92 Detención de la adquisición de muestras........................93 Importación de archivos de lotes..........................93 Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 4 / 192 RUO-IDV-05-8450-ES-A...
  • Página 5 Generación de BPC..............................131 Generación de XWC..............................132 Generación de datos de DAD..........................133 Generación de TWC..............................134 Ajuste del umbral..............................134 Paneles de cromatograma............................135 Paneles de espectro..............................136 Procesamiento de datos gráficos..........................136 Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 5 / 192...
  • Página 6 D Iconos de la barra de herramientas....................175 E Glosario de símbolos........................184 F Glosario de advertencias........................189 Contacto.............................191 Formación del cliente..............................191 Centro de aprendizaje en línea..........................191 Soporte de SCIEX..............................191 Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 6 / 192 RUO-IDV-05-8450-ES-A...
  • Página 7 Contenido Ciberseguridad................................191 Documentación...............................191 Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 7 / 192...

  • Página 8: Precauciones Y Limitaciones De Funcionamiento

    • interferencia electromagnética: AS/NZS CISPR 11/ EN 55011/ CISPR 11 (Clase A). Consulte Interferencias electromagnéticas. • Seguridad: AS/NZ 61010-1 y IEC 61010-2-061 Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 8 / 192 RUO-IDV-05-8450-ES-A...

  • Página 9: Canadá

    • Seguridad: Normativa de higiene y seguridad en el trabajo 29 CFR 1910 según lo establecido en los siguientes estándares: • UL 61010-1 • UL 61010-061 Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 9 / 192...

  • Página 10: Internacional

    Las cubiertas no tienen que retirarse para las tareas de mantenimiento, inspección o ajuste rutinarias. Póngase en contacto con un representante del servicio técnico de SCIEX cuando haya que hacer reparaciones en las que sea necesario quitar las cubiertas.

  • Página 11: Conductor De Protección De Tierra

    Esta conexión a tierra adicional reforzará la configuración de seguridad especificada por SCIEX. Precauciones químicas ¡ADVERTENCIA! Peligro de radiación ionizante, riesgo biológico o peligro de toxicidad química.

  • Página 12: Fluidos Seguros Para El Sistema

    Materiales necesarios para obtener información sobre soluciones de limpieza seguras. PRECAUCIÓN: posibles daños al sistema. No utilice ningún otro fluido hasta que SCIEX confirme que no representa ningún riesgo. Esta lista no está completa. • Disolventes orgánicos • Acetonitrilo de grado MS; hasta el 100 % •...

  • Página 13: Precauciones De Ventilación

    Utilice la fuente de iones solo si dispone de los conocimientos y la formación adecuados para utilizar, recoger y evacuar los materiales tóxicos o nocivos que se emplean con la fuente de iones. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 13 / 192...

  • Página 14: Precauciones Medioambientales

    Deje de usar la fuente de iones si la ventana de esta está agrietada o rota y póngase en contacto con un representante del servicio técnico de SCIEX. Cualquier material tóxico o nocivo introducido en el equipo estará presente en la salida de escape de la fuente.

  • Página 15: Interferencias Electromagnéticas

    Consulte Almacenamiento y manipulación. Nota: SCIEX no aceptará ninguna devolución del sistema si no se ha rellenado un formulario de descontaminación. Póngase en contacto con un representante del servicio técnico para obtener una copia del formulario.

  • Página 16: Residuos De Aparatos Eléctricos Y Electrónicos

    Personal cualificado Solo el personal cualificado de SCIEX puede instalar y realizar el mantenimiento del equipo. Una vez instalado el sistema, el representante del servicio técnico (FSE) utiliza la Lista de comprobación de familiarización del cliente para enseñar al cliente a utilizar, limpiar y realizar un mantenimiento básico del sistema.

  • Página 17: Uso Y Modificación Del Equipo

    ¡ADVERTENCIA! Peligro de lesiones personales. Use las piezas recomendadas por SCIEX. El uso de las piezas no recomendadas por SCIEX o el uso de piezas para un propósito que no sea el previsto pueden poner al usuario en riesgo de sufrir lesiones o afectar negativamente al rendimiento del sistema.
  • Página 18 ¡Sugerencia! Las sugerencias proporcionan información útil que ayuda a aplicar las técnicas y los procedimientos de la guía con un fin específico. También proporcionan métodos de acceso directo, pero no son esenciales para la finalización de un procedimiento. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 19: Principios De Funcionamiento

    (APCI). Consulte la Guía del operador de la fuente de iones Turbo V ® • Ordenador y monitor suministrados por SCIEX con el software Analyst para la optimización de instrumentos, el desarrollo de métodos de adquisición, el procesamiento y la adquisición de datos. Para conocer las ®...

  • Página 20: Descripción General Del Hardware

    Ajuste de la posición de la bomba de jeringa integrada Fuente de iones Guía del operador de la fuente de iones Turbo V disponible en el DVD de documentación de la fuente de iones o en el sitio web de SCIEX, en sciex.com Válvula desviadora Conexión de la válvula desviadora.

  • Página 21: Descripción

    QJet aumenta la sensibilidad del sistema y mejora la relación señal/ruido. En la zona Q0, los iones se vuelven a concentrar antes de pasar al cuadrupolo Q1. Figura 2-2 Ruta iónica Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 21 / 192...
  • Página 22 CA, adquieren suficiente velocidad axial para superar la barrera de la lente de salida y son expulsados axialmente hacia el detector de iones del espectrómetro de masas. La totalidad de los datos de los espectros Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 23: Manipulación De Los Datos

    Indica el comportamiento de una masa determinada, o rango de masas, como una función de tiempo. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A...

  • Página 24: Parámetros

    Guía del operador que incluye la fuente de iones. En la figura siguiente se muestra lustra la ubicación de los parámetros de trabajo en la ruta de óptica iónica. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 25: Posición Parámetro Parámetro Uso Previsto Fisiológico

    Fuente y gas El parámetro TEM controla la temperatura del Todo ® (TEM) gas del calentador de la sonda TurboIonSpray o la temperatura de la sonda APCI. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 25 / 192...
  • Página 26 Active o desactive la función según se necesite para el experimento. Se recomienda usar un tiempo de llenado fijo de 20 ms o superior. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 26 / 192 RUO-IDV-05-8450-ES-A...
  • Página 27 Q3 y MS/MS. Este parámetro transmite MS2, Prec y (CXP) los iones al cuadrupolo Q3. Utilice el valor predefinido y optimícelo para el compuesto específico. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 27 / 192...
  • Página 28 LIT se MS/MS/MS llena con iones. Use el valor pre y ajústelo para conseguir la respuesta de señal deseada en función de la concentración de la muestra. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 28 / 192 RUO-IDV-05-8450-ES-A...

  • Página 29: Teoría De Funcionamiento: Software Analyst

    En las tablas de resultados se resume la concentración calculada de un analito en cada muestra desconocida en función de la curva de calibración. Las tablas de resultados también incluyen las curvas de calibración, así Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A...

  • Página 30: Tipos De Regresión

    • Lineal a través de cero (y = mx) • Cuadrática (y = a2 + bx + c) Asimismo, es posible agregar distintos tipos de ponderación para la regresión, incluidos: • 1/x • 1/x Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 30 / 192 RUO-IDV-05-8450-ES-A...
  • Página 31 Principios de funcionamiento • 1/y • 1/y Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 31 / 192...

  • Página 32: Instrucciones De Funcionamiento: Flujos De Trabajo Para La Muestra

    LC. Los métodos de adquisición indican qué dispositivos periféricos usar, y cuándo usarlos para adquirir datos, y los parámetros correspondientes. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 32 / 192 RUO-IDV-05-8450-ES-A...
  • Página 33 Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 33 / 192...
  • Página 34 • Para el análisis cuantitativo con el software Analyst siga los pasos del 9 al 10a. ® • Para el análisis cualitativo con el software Analyst siga los pasos del 9 al 10b. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 34 / 192 RUO-IDV-05-8450-ES-A...
  • Página 35 Para informes específicos del análisis cualitativo, se utiliza el conjunto de plantillas de informe etiquetadas con la búsqueda de biblioteca. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 35 / 192...
  • Página 36 Equilibrado del Equilibrar el sistema antes de iniciar la sistema adquisición de datos. Un sistema que no se ha equilibrado puede dar como resultado datos deficientes. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 36 / 192 RUO-IDV-05-8450-ES-A...
  • Página 37 Guía de Generar un informe utilizando las plantillas el software referencia del de informe proporcionadas para los MultiQuant software resultados generados y revisados. MultiQuant apéndice C Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 37 / 192...
  • Página 38 Para informes específicos del análisis cualitativo, se utiliza el conjunto de plantillas de informe etiquetadas con la búsqueda de biblioteca. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 38 / 192 RUO-IDV-05-8450-ES-A...

  • Página 39: Instrucciones De Funcionamiento: Hardware

    La protección que proporciona el equipo puede verse negativamente afectada si se utiliza de una forma que no sea la indicada por SCIEX. Inicio del sistema ¡ADVERTENCIA! Peligro de descarga eléctrica. Asegúrese de que el sistema puede desconectarse de la toma de alimentación en caso de emergencia.

  • Página 40: Requisitos Previos

    Guía de planificación del centro, si es necesario. Para obtener los datos de contacto, vaya a sciex.com/contact-us. • Los gases de escape de la fuente de iones, el aire comprimido y los gases del nitrógeno están conectados con el espectrómetro de masas.

  • Página 41: Ajuste De La Posición De La Bomba De Jeringa Integrada

    Ajuste de la posición de la bomba de jeringa integrada ¡ADVERTENCIA! Peligro de perforación. Tenga cuidado al manipular la jeringa. La punta de la jeringa es muy afilada. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 41 / 192...
  • Página 42 3. Ajuste el poste de modo que accione el tope automático de jeringa antes de que el émbolo de la jeringa golpee la parte inferior de la jeringa de cristal. Consulte Figura 4-2. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 42 / 192...

  • Página 43: Descripción

    Tornillo de bloqueo del poste. Apriete el tornillo después de ajustar la altura del poste. 4. Gire los tornillos laterales para fijar la jeringa tal como se muestra en la Figura 4-3. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 43 / 192...
  • Página 44 El flujo de la bomba de la jeringa también se puede controlar ® de forma automática mediante el software Analyst Figura 4-4 LED de la bomba de la jeringa Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 44 / 192...

  • Página 45: Conexión De La Válvula Desviadora

    Cuando la válvula está en la posición A, la muestra atraviesa el bucle externo. Cuando la válvula cambia a la posición B, la muestra se inyecta. • Conexión de la válvula desviadora para el modo inyector. Figura 4-5 Válvula desviadora, modo inyector posición A Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 45 / 192...

  • Página 46: Conexión De Tubos De La Válvula Desviadora En Modo De Desviador

    Si la válvula está en la posición A, el flujo va al espectrómetro de masas. Cuando la válvula cambia a la posición B, el flujo va a los residuos. • Conecte la válvula para el modo de desviador. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...
  • Página 47 Figura 4-7 Válvula desviadora, modo desviador posición A Figura 4-8 Válvula desviadora, modo desviador posición B Artículo Descripción Al espectrómetro de masas Desde la columna Salida de residuos Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 47 / 192...

  • Página 48: Perfiles De Hardware Y Proyectos

    Aunque es posible configurar varios perfiles de hardware, solo puede haber uno activo en un momento determinado. 1. En la barra de navegación, en Configure, haga doble clic en Hardware Configuration. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...
  • Página 49 Perfiles de hardware y proyectos Figura 5-1 Cuadro de diálogo Hardware Configuration Editor 2. En el cuadro de diálogo Hardware Configuration Editor, haga clic en New Profile. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 49 / 192...
  • Página 50 Perfiles de hardware y proyectos Figura 5-2 Cuadro de diálogo Create New Hardware Profile 3. Escriba un nombre en el campo Profile Name. 4. Haga clic en Add Device. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 50 / 192...
  • Página 51 Si se ha adquirido una licencia, se activan las funciones de la trampa lineal de iones. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 51 / 192...
  • Página 52 Perfiles de hardware y proyectos Figura 5-4 Linear Ion Trap Features Enabled Figura 5-5 Linear Ion Trap Features Disabled Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 52 / 192 RUO-IDV-05-8450-ES-A...

  • Página 53: Adición De Dispositivos A Un Perfil De Hardware

    5. En el cuadro de diálogo Available Devices, seleccione el dispositivo en la lista Device Type y, a continuación, haga clic en OK. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 53 / 192...
  • Página 54 • Si el dispositivo utiliza Ethernet como interfaz de comunicaciones, indique la IP Address que ha asignado el administrador al dispositivo o bien utilice el Host Name correspondiente para la dirección. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 55: Solución De Problemas De Activación Del Perfil De Hardware

    4. Compruebe que la configuración de comunicación para el dispositivo (por ejemplo, la configuración de interruptor DIP) se haya definido correctamente y que coincida con la configuración de la pestaña Communication. 5. Apague el dispositivo. 6. Espere 10 minutos. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 55 / 192...

  • Página 56: Proyectos Y Subproyectos

    Nota: no se puede crear un subproyecto nuevo para un proyecto que no se haya creado originalmente con un subproyecto. 2. Escriba el nombre del proyecto en el campo Project name. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 57: Crear Subproyectos

    • Para copiar únicamente las carpetas en la misma estructura que Subproject Destination, asegúrese de que no esté activada la casilla de verificación Copy Contents. 9. Haga clic en Copy. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 57 / 192...

  • Página 58: Cambio Entre Proyectos Y Subproyectos

    La carpeta Example contiene los métodos y los archivos de datos. Los usuarios pueden practicar el trabajo con los modos Explore o Quantitate utilizando los archivos de datos de ejemplo. Los archivos de ejemplo se ordenan en subcarpetas por tipo de espectrómetro y área de aplicación. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 59: Copia De Seguridad De La Carpeta Api Instrument

    2. Copie la copia de seguridad de la carpeta en la carpeta Projects. 3. A continuación, cambie el nombre de la copia de seguridad de la carpeta a API Instrument. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A...

  • Página 60: Ajuste Y Calibración

    Materiales necesarios • Soluciones de ajuste, que se incluyen en el juego de productos químicos de patrones suministrado con el sistema. Si es necesario, se puede solicitar un nuevo juego a SCIEX. Consulte Soluciones e iones de calibración en la página 173.
  • Página 61 3. En la barra de navegación, en Tune and Calibrate, haga doble clic en Instrument Optimization. Se abrirá el cuadro de diálogo Instrument Optimization. 4. Haga clic en Verify instrument performance. 5. Haga clic en Next. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 61 / 192...

  • Página 62: Acerca Del Cuadro De Diálogo Verifying Or Adjusting Performance

    Resumen de resultados El resumen de resultados es un registro de todos los cambios en la configuración del instrumento realizados por el asistente Instrument Optimization. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 62 / 192...
  • Página 63 Instrument\Data\Instrument Optimization\yyyy-mm-dd\results.doc, donde yyyy-mm-dd es la fecha en la que se creó el informe. Los usuarios pueden imprimir el resumen de resultados o abrir un resumen de resultados guardado anteriormente. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 63 / 192...

  • Página 64: Optimización Automática

    • Si el sistema tiene una bomba de jeringa integrada, en el perfil de hardware está configurada una bomba de jeringa. • Todos los dispositivos periféricos necesarios, incluidos los componentes de LC, están configurados en el perfil de hardware, en caso necesario. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 64 / 192...

  • Página 65: Acerca De La Optimización Automática

    Rescinamine 635,4 Tabla 7-2 Valores estimados para las concentraciones de inicio Sistema Concentration Sistema SCIEX Triple Quad 5500+ 10 ng/ml Acerca de la optimización automática La optimización automática comprueba primero la presencia de los compuestos. Los voltajes de los diferentes parámetros de la ruta iónica se incrementan o reducen de forma gradual para determinar la intensidad de...

  • Página 66: Tipos De Métodos De Introducción De Muestras

    Optimización automática de un analito mediante infusión En esta sección, los usuarios aprenderán a realizar una optimización MS/MS automática utilizando la infusión con un ion precursor conocido y un ion producto desconocido. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 66 / 192...

  • Página 67: Confirmación De La Presencia De Compuestos

    10. Espere hasta que aparezca un TIC uniforme a la izquierda y picos a la derecha. A continuación, haga clic en Stop. 11. Active la casilla de verificación MCA. 12. Escriba 10 en el campo Cycles. 13. Haga clic en Start. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 67 / 192...

  • Página 68: Realización De Una Optimización Ms/Ms Y Ms Automática Utilizando La Infusión Con Un Ion Precursor Conocido Y Un Ion Producto Desconocido

    Diluya la solución y reinicie la optimización. Asegúrese de purgar la línea de infusión. Los parámetros de la última optimización cuantitativa se almacenan. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...
  • Página 69 7. Haga clic en Criteria, junto a la opción Auto Select. 8. En el cuadro de diálogo Product Ion Auto Selection Criteria, escriba los parámetros correspondientes. Consulte Tabla 7-6. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 69 / 192...

  • Página 70: Descripción

    9. Haga clic en OK para guardar los cambios en los criterios de selección. 10. Haga clic en Next. 11. En el cuadro de diálogo Target Components, especifique los valores de los parámetros correspondientes. Consulte Tabla 7-7. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 70 / 192 RUO-IDV-05-8450-ES-A...

  • Página 71: Revisión De Los Resultados De Optimización

    1. Una vez finalizada la optimización, imprima el archivo de texto que contiene los parámetros optimizados para cada compuesto. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 71 / 192...

  • Página 72: Optimización Automática De Un Analito Mediante Fia

    2. Confirme que se ha seleccionado LC Sync en el método. Nota: en el modo de sincronización de LC, el espectrómetro de masas se coordina con la acción del sistema de LC para comprobar que los datos se adquieren correctamente. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...
  • Página 73 7. En la barra de navegación, en Tune and Calibrate, haga doble clic en Compound Optimization. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 73 / 192...
  • Página 74 Al seleccionar la casilla de verificación, se indica la MRM que corresponde a los estándares internos. Los estándares internos no se optimizan durante el proceso de optimización. 11. En la sección Resolution, seleccione Unit en los campos Q1 Resolution y Q3 Resolution. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...
  • Página 75 Tabla 7-10 Ejemplo de parámetros de la página FIA Source Parameters Parámetro ¿Es necesario seleccionar la casilla Valores para la optimización Optimize? Curtain Gas Sí 20;40;55 Collision Gas — IonSpray Voltage Sí 1500;2000;3000;4000;5000 Temperature Sí 300;400;500;600;700 Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 75 / 192...
  • Página 76 16. En la página FIA Compound Parameters de cada analito, utilice los valores del parámetro del ejemplo provisto como punto de partida. Consulte la Tabla 7-11. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 76 / 192 RUO-IDV-05-8450-ES-A...
  • Página 77 19. Escriba 1,5 en el campo Mass Spec. Duration. Nota: este valor debe ser, como mínimo, el periodo de tiempo necesario para cada inyección. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 77 / 192...
  • Página 78 FIA adicional. 22. Abra el método FIA optimizado definitivo, llamado *_FIA_sample_1. Nota: el software genera varios métodos de adquisición. 23. Guarde este método con un nombre más sencillo. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 78 / 192...

  • Página 79: Métodos De Adquisición

    12. Haga clic en un icono del dispositivo y, a continuación, seleccione los parámetros para el dispositivo. 13. Agregue cualquier experimento y periodo adicional. Consulte Adición de un experimento Creación de un periodo. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 79 / 192...

  • Página 80: Configuración De La Bomba De Jeringa Integrada

    1. Haga clic con el botón derecho en el panel Acquisition method, dentro del periodo en el que se van a añadir los experimentos y, a continuación, haga clic en Add experiment. Figura 8-2 Adición de un experimento Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 81: Creación De Un Periodo

    Realice análisis MS/MS o MS/MS/MS para obtener más información acerca de los iones. MS/MS: los análisis MS/MS se utilizan para determinar una especie molecular. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 81 / 192...

  • Página 82: Tipos De Análisis Del Modo Cuadrupolo

    (pérdida neutra) especificada. Se utiliza para confirmar la presencia de un ion precursor o, con mayor frecuencia, para identificar compuestos que comparten una pérdida neutral común. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 83: Tipos De Análisis En Modo De Lit

    Acerca de la adquisición de datos de espectro Los datos de espectro se pueden adquirir mediante uno de los modos disponibles, como se muestra en la Tabla 8-1. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 83 / 192...

  • Página 84: Descripción

    Recomendamos utilizar el modo Profile y crear un centroide de los datos después de la adquisición. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 85: Lotes

    3. En el campo Max. Num. Waiting Samples, establezca un valor para el número máximo de muestras mayor que el número de muestras que se va a enviar a la cola. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A...

  • Página 86: Creación Y Envío De Un Lote

    Guía para usuarios avanzados. 1. En la barra de navegación, en Acquire, haga doble clic en Build Acquisition Batch. Figura 9-2 Cuadro de diálogo Batch Editor Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 86 / 192...
  • Página 87 Nota: los datos de cada muestra se pueden almacenar en el mismo archivo de datos o en uno diferente. Los nombres de archivo de datos tendrán sufijos numéricos, empezando por el 1. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A...
  • Página 88 • Si el mensaje indica que el lote está preparado para su envío, continúe en el paso 20. • Si el mensaje indica que el lote no está preparado para su envío, realice los cambios que se indican en el mensaje. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 89: Equilibrado Del Sistema

    • Si el mensaje indica que el lote no está preparado para su envío, realice los cambios que se indican en el mensaje. 4. Haga clic en Submit. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 89 / 192...

  • Página 90: Cambiar El Orden De Las Muestras

    Para obtener más información sobre la creación de lotes, consulte Adición de conjuntos y muestras a un lote. 1. En la pestaña Sample, en la lista Set, seleccione el conjunto. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 90 / 192...

  • Página 91: Selección De La Posición De Los Viales Mediante La Pestaña Locations (Opcional)

    Utilice esta información para confirmar que las posiciones del vial en el software coinciden con las posiciones del vial en el procesador de muestras automático. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A...

  • Página 92: Definición De Los Detalles De Cuantificación En El Batch Editor (Opcional)

    1. Con un archivo de lote abierto en la ventana Batch Editor, haga clic en la pestaña Quantitation. 2. Seleccione el conjunto que contenga las muestras. 3. Seleccione Quant Type para todas las muestras en la lista de la celda. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 93: Detención De La Adquisición De Muestras

    Creación de un lote como archivo de texto Requisitos previos Asegúrese de que el perfil de hardware activo incluye todos los dispositivos que se van a utilizar para adquirir las muestras. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 93 / 192...

  • Página 94: Importación De Un Lote De Un Archivo De Texto

    3. En la lista de automuestreadores, seleccione el automuestreador y, a continuación, haga clic en OK. La tabla de muestras se rellena con los detalles del archivo de texto. 4. Envíe el lote. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 95: Menú Contextual Del Batch Editor

    Copia los mismos datos en las celdas seleccionadas. AutoIncrement Incrementa automáticamente los datos en las celdas seleccionadas. Delete Samples Elimina la fila seleccionada. Select Autosampler Selecciona un automuestreador. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 95 / 192...

  • Página 96: Estados De Cola Y De Dispositivo

    El usuario selecciona la duración de equilibrado. Desde este estado, el sistema puede pasar al estado Ready. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 96 / 192...

  • Página 97: Visualización De Los Iconos De Estado De Instrumento Y Dispositivo

    • En la barra de estado, haga doble clic en el icono del dispositivo o espectrómetro de masas. Se abrirá el cuadro de diálogo Instrument Status. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 97 / 192...

  • Página 98: Menú Contextual De Queue

    El dispositivo ha detectado un error que se debe investigar. Menú contextual de Queue Haga clic con el botón secundario en la tabla Queue para acceder a las opciones. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 98 / 192...
  • Página 99 Elimina el lote o las muestras seleccionadas. Move Batch Mueve el lote dentro de la cola. Sort Ordena por la columna preseleccionada. Column Settings Modifica la configuración de columna. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 99 / 192...

  • Página 100: Análisis Y Procesamiento De Datos Cuantitativos

    La herramienta Build Quantitation Method no genera una tabla de resultados de cuantificación, aunque el método se podrá utilizar posteriormente en el Quantitation Wizard para crear una tabla de resultados. La Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 101: Cuantificación Rápida

    1. Asegúrese de que la carpeta Example está seleccionada. 2. En la barra de navegación, en Quantitate, haga doble clic en Build Quantitation Method. Se abrirá el cuadro de diálogo Select Sample. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 101 / 192...
  • Página 102 Para ello, haga clic en Tools > Project > Copy Data. Se debe crear y seleccionar un proyecto nuevo para que esté disponible para su uso. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 103: Creación De Una Tabla De Resultados Mediante El Asistente De Cuantificación

    Se abrirá la tabla de resultados. ¡Sugerencia! Para agregar o quitar muestras en la tabla de resultados, haga clic en Tools > Results Table > Add/Remove Samples. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 103 / 192...

  • Página 104: Creación De Una Consulta Estándar (Opcional)

    3. Haga clic en Next. 4. En la página Select Settings & Query, en la sección Default Query, seleccione Create New Standard Query. 5. Escriba un nombre de consulta. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 104 / 192...
  • Página 105 Análisis y procesamiento de datos cuantitativos Figura 10-1 Página de creación de un conjunto de cuantificación: seleccionar ajustes y consulta 6. Haga clic en Next. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 105 / 192...
  • Página 106 10 es ±10 %, en la misma fila que la concentración correspondiente. Si no se han especificado las concentraciones durante la adquisición, estas no se mostrarán aquí. Escriba las concentraciones en la columna Concentration. 9. Haga clic en Next. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 106 / 192...

  • Página 107: Menú Contextual De La Results Table

    Tabla 10-1 Menú contextual de la Results Table Elemento de Función menú Full Muestra todas las columnas. Summary Muestra columnas específicas. Analyte Muestra un analito específico. Analyte Group Crea un grupo de analitos. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 107 / 192...

  • Página 108: Revisión De Picos E Integración Manual De Picos

    Estos cambios se aplicarán únicamente a ese pico individual, a menos que actualice el método global. Nota: le recomendamos que valide los resultados integrados de forma manual. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...
  • Página 109 1 y Num. columns a 2. 6. En la sección Automatic Zooming, haga clic en Zoom Y axis to: 100 % of largest peak para mostrar el pico completo. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 109 / 192...
  • Página 110 En este ejemplo, podría integrarse el pico más cercano al punto de referencia mediante la selección de la opción Specify Parameters. ¡Sugerencia! Para desplazarse a un pico específico en el panel Peak Review, seleccione la fila correspondiente en la tabla de resultados. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 110 / 192...
  • Página 111 Análisis y procesamiento de datos cuantitativos Figura 10-6 Panel de revisión de picos Figura 10-7 Panel de revisión de picos Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 111 / 192...
  • Página 112 15. Para actualizar el algoritmo de todos los picos, haga clic con el botón secundario en el panel y, a continuación, seleccione Update Method. Figura 10-8 Update Method Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 112 / 192...

  • Página 113: Integración Manual De Picos

    3. Coloque el puntero de cruz donde desee definir el inicio del pico y, a continuación, arrastre el puntero hasta donde desee definir el final del pico. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 113 / 192...

  • Página 114: Menú Contextual De Peak Review

    La curva de calibración se genera mediante la representación gráfica de la concentración del patrón frente a su área o altura. Si se utiliza un patrón interno, se representa la relación de concentración del patrón o el Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 115: Visualización De Curvas De Calibración

    En la lista siguiente, seleccione Area o Height, si es preciso. 4. Para cambiar las opciones de regresión de la curva de calibración, realice lo siguiente: Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 115 / 192...

  • Página 116: Superposición De Curvas De Calibración

    1. Con dos o más Results Tables abiertas, visualice la curva de calibración de una de las tablas. 2. Haga clic con el botón secundario en la curva de calibración y, a continuación, haga clic en Overlay. Figura 10-13 Cuadro de diálogo Overlay Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 117: Menú Contextual Calibration Curve

    (controles de calidad). Los datos de cada lote disponible en la tabla de resultados se presentan en formato tabular en la cuadrícula, donde cada fila de datos corresponde a la concentración de cada QC o patrón. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A...

  • Página 118: Visualización De Estadísticas De Patrones Y Qc

    2. Haga clic en Tools > Statistics. 3. Realice una de las siguientes acciones: • Para ordenar los datos por Results Table, seleccione Group By Batch en la lista Conc. as Rows. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...
  • Página 119 El software ordena los resultados. Al final de cada lote o grupo, se muestra una o dos filas adicionales: All (estadísticas para todas las tablas de resultados en ese grupo) y Average (estadísticas sobre las estadísticas para ese lote o grupo). Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 119 / 192...

  • Página 120: Análisis Y Exploración De Datos

    Navegación por las muestras de un archivo de datos Nota: si las muestras se han guardado en archivos de datos diferentes, es preciso abrir cada archivo de manera individual. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 120 / 192...

  • Página 121: Visualización De Las Condiciones Experimentales

    Selecciona todos los datos del panel. Save To File Guarda los datos como archivo .rtf. Font Cambia la fuente. Save Acquisition Method Guarda el método de adquisición como archivo .dam. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 121 / 192...

  • Página 122: Mostrar Datos En Tablas

    1. Abra un archivo de datos. 2. Haga clic en Explore > Show > Show List Data. Los datos se muestran en un panel debajo del gráfico. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 122 / 192...
  • Página 123 Abre el cuadro de diálogo Select Columns for Peak List. Save As Text Guarda los datos como archivo de texto. Delete Pane Elimina el panel seleccionado. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 123 / 192...

  • Página 124: Mostrar Datos De Adc

    6. En la lista Channel, seleccione un canal y, a continuación, haga clic en OK. Se mostrarán los datos de ADC en un panel nuevo debajo del panel activo. Mostrar los datos cuantitativos básicos 1. Abra un archivo de datos. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 124 / 192...

  • Página 125: Cromatogramas

    Tabla 11-4 ofrece una descripción de los diversos tipos de cromatograma. Consulte la Tabla 11-8 para obtener más información acerca del uso de los iconos disponibles. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 125 / 192...

  • Página 126: Finalidad

    Para ver un ejemplo de archivo de datos, debe seleccionar el proyecto Example. Abra la carpeta LIT y, a continuación, abra el archivo Reserpine.wiff. • Haga clic en Explore > Show > Show TIC. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 127: Visualización De Un Espectro Desde Un Tic

    El espectro se abre en un panel nuevo. ¡Sugerencia! Haga doble clic en el panel de TIC, en un punto temporal concreto, para mostrar el espectro. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 127 / 192...

  • Página 128: Generación De Xic

    Hay varios métodos para extraer iones con el fin de generar un XIC, en función de que se utilicen datos cromatográficos o de espectro. La Tabla 11-5 contiene un resumen de los métodos que se pueden utilizar con cromatogramas y espectros. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 128 / 192 RUO-IDV-05-8450-ES-A...

  • Página 129: Generación De Un Xic Mediante El Método De Rango Seleccionado

    2. Seleccione un rango pulsando el botón principal del ratón en el comienzo del rango y, a continuación, arrastre el cursor hasta el punto de detención y suelte el botón. La selección está indicada en azul. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 129 / 192...

  • Página 130: Generación De Un Xic Mediante El Método De Pico Máximo

    Extracción de iones mediante el método de selección de masas 1. Abra un espectro o cromatograma. 2. Haga clic en Explore > Extract Ions > Use Dialog. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 130 / 192...

  • Página 131: Generación De Bpc

    La selección está indicada en azul. 3. Haga clic en Explore > Show > Show Base Peak Chromatogram. Se mostrarán las selecciones en los campos Start Time y End Time. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 131 / 192...

  • Página 132: Generación De Xwc

    Un XWC es un cromatograma de longitud de onda que se crea tomando los valores de intensidad de una única longitud de onda o la suma de la absorbencia de un rango de varias longitudes onda. Pueden extraerse hasta Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 133: Generación De Datos De Dad

    ¡Sugerencia! Si el panel TWC está cerrado, haga clic en cualquier lugar del TWC para abrirlo de nuevo. Haga clic en Explore > Show > Show DAD TWC. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 133 / 192...

  • Página 134: Generación De Twc

    El gráfico se actualiza para mostrar el nuevo umbral. También se actualizarán el etiquetado de picos y la lista de picos. ¡Sugerencia! Para ver el valor de umbral actual, mueva el puntero sobre el controlador del umbral. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 135: Paneles De Cromatograma

    De forma predeterminada, los rangos de sustracción están bloqueados. Delete Pane Elimina el panel seleccionado. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 135 / 192...

  • Página 136: Paneles De Espectro

    Procesamiento de datos gráficos Los datos gráficos pueden procesarse de muchas maneras. En esta sección se proporciona información y se describen los procedimientos de uso de algunas de las herramientas más utilizadas. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 137: Gráficos

    Al aplicar un zoom al BPC también se aplicará al XIC, de manera que ambos cromatogramas se muestran con la misma ampliación. • Utilice las siguientes opciones de menú o iconos para gestionar los datos de los gráficos. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 137 / 192...
  • Página 138 Eliminar un panel Seleccione el gráfico. Haga clic en Window > Delete Pane. Bloquear un panel Seleccione el gráfico. Haga clic en Window > Lock Panes. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 138 / 192 RUO-IDV-05-8450-ES-A...

  • Página 139: Ampliar El Eje Y

    2. Suelte el botón del ratón para dibujar el gráfico con la nueva escala. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 139 / 192...

  • Página 140: Software Reporter

    ® • Lo pueden usar aplicaciones que no utilicen el software Analyst Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 140 / 192...

  • Página 141: Interfaz Del Usuario De Analyst Reporter

    Estos archivos de diccionario se incluyen en la carpeta: C:\Program Files\AB SCIEX\AnalystReporter\Resources\Languages en los sistemas operativos Windows 7 de 32 bits o en C:\Program Files (x86)\AB SCIEX\AnalystReporter\Resources\Languages en los sistemas operativos Windows 7 de 64 bits o Windows 10 de 64 bits.
  • Página 142 Imprimir Una vez creado el informe, se imprime en la impresora seleccionada. automaticamente Seleccione una de las impresoras disponibles. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 142 / 192 RUO-IDV-05-8450-ES-A...

  • Página 143: Generación De Informes

    Un conjunto de datos grande con numerosas transiciones de MRM o un gran número de gráficos podría producir informes de varios cientos de páginas y tardar horas en generarse. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 143 / 192...

  • Página 144: Información De Servicio Técnico Y Mantenimiento

    Para obtener información acerca del mantenimiento de la fuente de iones, consulte la Guía del operador. Póngase en contacto con una persona de mantenimiento cualificada para solicitar piezas consumibles. Póngase en contacto con un representante del servicio técnico de SCIEX para obtener servicio de mantenimiento y soporte.
  • Página 145 Aceite de la Según las necesidades Rellenar Póngase en contacto una persona de bomba de vacío mantenimiento cualificada o con un preliminar representante del servicio técnico. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 145 / 192...
  • Página 146 Póngase en contacto con una persona de mantenimiento cualificada o un representante del servicio técnico. • Rellene el aceite de la bomba de vacío preliminar cuando baje del nivel mínimo de aceite. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 147: Limpieza De Las Superficies

    • Aparecen picos adicionales que no forman parte de la muestra en los métodos de análisis completo o de studio. Si observa alguno de los problemas anteriores, limpie la parte delantera del espectrómetro de masas. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 147 / 192...

  • Página 148: Materiales Necesarios

    Materiales necesarios Nota: los clientes de EE. UU. pueden llamar al 877-740-2129 para obtener información sobre pedidos y realizar consultas. Los clientes internacionales pueden visitar sciex.com/contact-us. • Guantes no empolvados (se recomienda que sean de nitrilo o neopreno). • Gafas de seguridad.

  • Página 149: Prácticas Correctas De Limpieza

    • A fin de evitar la contaminación de la solución de limpieza, vierta la solución sobre el paño o torunda. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 149 / 192...

  • Página 150: Preparación Del Espectrómetro De Masas

    30 minutos para que la fuente de iones se enfríe antes de iniciar cualquier procedimiento de mantenimiento. Las superficies de la fuente de iones y los componentes de la interfaz de vacío se calientan durante su funcionamiento. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 150 / 192...

  • Página 151: Limpieza De La Placa De Chapa

    La placa de chapa se mantiene en la posición correcta mediante tres pestillos de bola de retención montados en la placa del orificio. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 151 / 192...

  • Página 152: Limpieza De La Parte Delantera De La Placa Del Orificio

    Nota: la formación repetida de manchas o de una película es un claro indicador de contaminación por disolvente. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 153: Puesta En Servicio Del Espectrómetro De Masas

    Si el aceite está por debajo del nivel mínimo, póngase en contacto con la persona de mantenimiento cualificada o con un el representante del servicio técnico de SCIEX. Vaciado de la botella de drenaje de escape de la fuente ¡ADVERTENCIA! Peligro de radiación ionizante, riesgo biológico o peligro...
  • Página 154 6. Vacíe la botella de drenaje y después deseche los residuos siguiendo los procedimientos del laboratorio y las normativas locales sobre residuos. 7. Ponga la tapa de la botella y ponga la botella en el soporte. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 155: Almacenamiento Y Manipulación

    Si el espectrómetro de masas debe almacenarse durante un largo periodo de tiempo o prepararse para su envío, póngase en contacto con un representante del servicio técnico de SCIEX para obtener información sobre la retirada del servicio. Para desactivar la alimentación del espectrómetro de masas, desenchufe el conector de alimentación de la alimentación de CA.

  • Página 156: Solución De Problemas Del Espectrómetro De Masas

    Esta sección contiene información para solucionar problemas básicos del sistema. Ciertas actividades solamente pueden ser realizadas por una persona de mantenimiento cualificada de SCIEX en el laboratorio. Para la solución de problemas avanzada, póngase en contacto con un representante del servicio técnico de SCIEX.

  • Página 157: Acción Correctiva

    6. Prueba de contaminación de la zona Q0. Póngase en contacto una persona de mantenimiento cualificada o con un representante del servicio técnico. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 157 / 192...
  • Página 158 5. Si las juntas tóricas se encuentran en la fuente de iones, instálelas en la interfaz de vacío. Si faltan, sustitúyalas. 6. Resuelva el problema del sistema LC. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 158 / 192 RUO-IDV-05-8450-ES-A...
  • Página 159 Guía del operador de la fuente de iones. Para obtener información sobre ventas, asistencia técnica o servicio, póngase en contacto con un representante del servicio técnico o visite el sitio web de SCIEX en sciex.com para obtener los datos de contacto.

  • Página 160: A Instrucciones De Funcionamiento: Optimización Manual Del

    MS en el modo de ajuste y calibración. En función del método de introducción de muestras elegido, agregue un método LC al método de adquisición, con el fin de poder utilizar infusión o LC. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 161: Acerca De Los Tipos De Análisis

    Utilice el tubo con el conector especial para conectar la jeringa al espectrómetro de masas. c. Instale la jeringa en la bomba de jeringa integrada. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 161 / 192...
  • Página 162 14. Cuando finalicen diez análisis, las masas de los cuatro compuestos se muestran como iones. ¡Sugerencia! Si el panel de cromatograma previo o esperado está oculto, seleccione la ventana que desea que se muestre en el menú Window. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 163: Optimización De Parámetros Específicos De Ms

    Comience con la reserpina para un caso sencillo. Repita el proceso de optimización manual con los compuestos restantes. 3. Haga clic en Edit Ramp. 4. En el cuadro de diálogo Ramp Parameter Settings, seleccione Declustering Potential (DP). Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 163 / 192...

  • Página 164: Comentario

    Lleve a cabo este procedimiento, compuesto por compuesto, utilizando los valores optimizados específicos de MS obtenidos anteriormente. Los iones producto proporcionan la masa Q3 de las transiciones de MRM. En este ejemplo se utiliza el compuesto reserpina. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...
  • Página 165 14. Repita este procedimiento para los compuestos restantes. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 165 / 192...

  • Página 166: Optimización Del Potencial De Salida De La Celda De Colisión De Cada Ion Producto

    La configuración de la fuente de iones y del gas debe ajustarse correctamente para evitar la contaminación del espectrómetro de masas y para asegurar de que los compuestos de interés se han introducido de manera óptima en la fase gaseosa como iones. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 167: Preparación De La Fuente De Iones

    El valor depende del tipo de espectrómetro de masas y de la fuente de iones. No ajuste el parámetro en un valor inferior al de partida. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 167 / 192...

  • Página 168: Parámetros Avanzados

    1. Para los modos de ion positivo y negativo, programe la rampa de AF2 entre 0,07 V y 0,3 V, con un valor de paso de 0,01 V. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

  • Página 169: Acerca De La Dispersión De Energías De Colisión (Ces)

    Por ejemplo, si se utiliza un valor de CE de 30 y un valor de CES de 15, se utilizan energías de colisión de 15, 30 y 45. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A...

  • Página 170: Parámetros Del Sistema

    –12 a –5 –12 a –5 12 a 5 12 a 5 12 a 5 desviación) Fuente de iones Turbo V ® Sonda TurboIonSpray Sonda APCI Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 170 / 192 RUO-IDV-05-8450-ES-A...
  • Página 171 0 a 90 0 a 90 0 a 90 0 a 90 0 a 90 0 a 90 0 a 90 0 a 90 0 a 90 Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 171 / 192...
  • Página 172 Mass-Speed Dependent –165 a 0 0 a 165 0 a 50 0 a 50 –10 (Q0 - ROS) 5 a 180 –5 a –180 Solo MS/MS/MS Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 172 / 192 RUO-IDV-05-8450-ES-A...

  • Página 173: C Soluciones E Iones De Calibración

    Q1 y Q3 3 a 6 meses Ambas 3 a 6 meses Ambas Cada 2 semanas, según sea Ambas 3 a 6 meses Solo automatizada necesario Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 173 / 192...
  • Página 174 616,46 906,67 1080,80 1196,88 Negativa 45,00 585,39 933,64 1223,85 1572,10 Tabla C-4 Análisis LIT (Agilent) Polaridad Masas Positivo 118,09 322,05 622,03 922,01 Negativa 112,99 431,98 601,98 Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 174 / 192 RUO-IDV-05-8450-ES-A...

  • Página 175: D Iconos De La Barra De Herramientas

    Haga clic para abrir el DAD Method Editor. Consulte Generación de datos DAD. Haga clic para abrir la pestaña ADC Properties. Consulte Mostrar datos de ADC. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 175 / 192...
  • Página 176 Pone el instrumento en el modo en espera. Ready Pone el instrumento en el modo listo. Reserve Reserva el espectrómetro de masas para el ajuste y la calibración. Instrument for Tuning Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 176 / 192 RUO-IDV-05-8450-ES-A...
  • Página 177 Tabla D-5 Referencia rápida de la barra de herramientas Explore: cromatogramas y espectros Icono Nombre Descripción Open Data File Abre archivos. Show Next Pasa a la siguiente muestra. Sample Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 177 / 192...
  • Página 178 Configura el factor de ampliación de la parte del gráfico que se desee ver con mayor detalle. Clear ranges Devuelve la selección ampliada a la vista normal. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 178 / 192...
  • Página 179 Overlay Haga clic para superponer gráficos. Cycle Overlays Haga clic para alternar la visualización de los gráficos superpuestos. Sum Overlays Haga clic para sumar los gráficos. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 179 / 192...
  • Página 180 Show ADC Haga clic para ver datos de ADC. Show File Info Haga clic para mostrar las condiciones experimentales que ha utilizado para recopilar los datos. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 180 / 192 RUO-IDV-05-8450-ES-A...
  • Página 181 Haga clic para generar un espectro de DAD. Spectrum Extract Haga clic para extraer hasta tres rangos de longitud de onda de un espectro Wavelength de DAD para ver el XWC. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 181 / 192...
  • Página 182 Crea un gráfico de métricas a partir de la columna seleccionada. Show all Samples Muestra todas las muestras en la Results Table. Delete Formula Column Eliminar la columna de fórmula. Report Generator Abre el software Reporter. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 182 / 192 RUO-IDV-05-8450-ES-A...
  • Página 183 Borra la pista de auditoría de la tabla de resultados. Esta función no está disponible. Statistics Abre la ventana Statistics. Report Generator Abre el software Reporter. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 183 / 192...

  • Página 184: E Glosario De Símbolos

    Marca cCSAus. Certifica la seguridad eléctrica del equipo para el mercado de Canadá y EE. UU. Número de catálogo Precaución Nota: en la documentación de SCIEX, este símbolo identifica un riesgo de lesiones personales. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...
  • Página 185 Símbolo de la matriz de datos que se puede escanear con un lector de código de barras para obtener el identificador único de dispositivos (UDI). Peligro medioambiental. Conexión Ethernet. Peligro de explosion. Peligro de incendio. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A 185 / 192...
  • Página 186 Hercios. Alta tensión. Peligro de descarga eléctrica. Si debe retirar la cubierta principal, póngase en contacto con un representante del servicio técnico de SCIEX para evitar que se produzcan descargas eléctricas. Peligro de superficies calientes. Dispositivo de diagnóstico in vitro.
  • Página 187 Transportar y almacenar el sistema a una humedad relativa de entre el 10 y el 90 %. Transportar y almacenar el sistema a una temperatura de entre -30 y +45 °C. Guía del usuario del sistema Sistema SCIEX Triple Quad 5500+ RUO-IDV-05-8450-ES-A...
  • Página 188 Conexión USB 3.0. Peligro de radiación ultraviolet. Voltioamperio (potencia). Voltios (voltaje). RAEE. No deseche el equipo como residuos urbanos sin clasificar. Peligro medioambiental. Vatios. aaaa-mm-dd Fecha de fabricación. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 188 / 192 RUO-IDV-05-8450-ES-A...

  • Página 189: F Glosario De Advertencias

    INCLUIDO SI SE HA ACTIVADO EL “INDICADOR DE ON THE WAYBILL BEFORE ACCEPTING SHIPMENT IMPACTO” O EL “INDICADOR DE VUELCO”, EN LA AND NOTIFY YOUR LOCAL AB SCIEX CUSTOMER HOJA DE PORTE ANTES DE ACEPTAR EL ENVÍO Y SUPPORT ENGINEER IMMEDIATELY.
  • Página 190 ADVERTENCIA: EN EL INTERIOR NO HAY NINGUNA REFER SERVICING TO QUALIFIED PERSONNEL. PIEZA QUE PUEDA REPARAR EL USUARIO. ACUDA A PERSONAL CUALIFICADO PARA LAS REPARACIONES. Nota: consulte las instrucciones de uso. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema 190 / 192 RUO-IDV-05-8450-ES-A...

  • Página 191: Contacto

    SCIEXUniversity Soporte de SCIEX SCIEX y sus representantes cuentan con un equipo de especialistas técnicos y de servicio totalmente cualificados en todo el mundo. Ellos sabrán resolver sus dudas y preguntas sobre el sistema y cualquier problema técnico que pueda surgir. Para obtener más información, visite el sitio web de SCIEX en sciex.com...
  • Página 192 Contacto Para obtener las versiones más recientes de la documentación, visite el sitio web de SCIEX en sciex.com. Nota: para solicitar una versión gratuita e impresa de este documento, póngase en contacto con sciex.com/ contact-us. Sistema SCIEX Triple Quad 5500+ Guía del usuario del sistema...

Tabla de contenido
