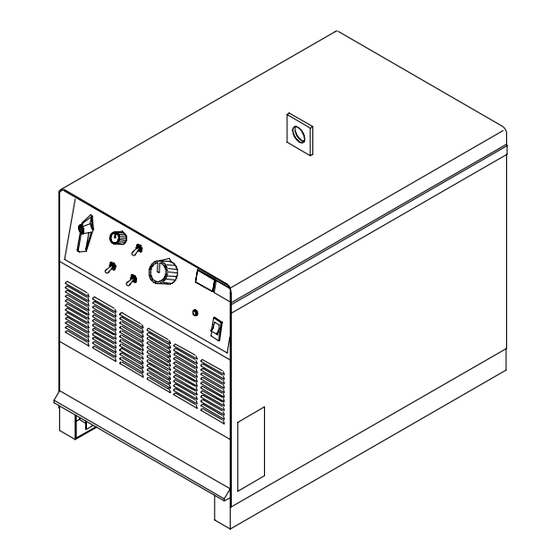

Gold Star Series
302, 452, 652 (60 Hz), 402, 602, 852 (50 Hz)
MANUAL DEL OPERADOR
OM-222/spa
2008−06
Procesos
Soldadura TIG
Soldadura Convencional por
Electrodo
Soldadura con alambre tubular
Cortadura y Ranuración por
Carbón Aire
Descripción
Fuente de Poder para Soldadura de
Arco
R
164 850AF

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Miller Gold Star Serie

  • Página 1 OM-222/spa 164 850AF 2008−06 Procesos Soldadura TIG Soldadura Convencional por Electrodo Soldadura con alambre tubular Cortadura y Ranuración por Carbón Aire Descripción Fuente de Poder para Soldadura de Arco Gold Star Series 302, 452, 652 (60 Hz), 402, 602, 852 (50 Hz) MANUAL DEL OPERADOR www.MillerWelds.com...
  • Página 2: De Miller Para Usted

    De Miller para usted Gracias y felicitaciones por haber elegido a Miller. Ahora usted puede hacer su trabajo, y hacerlo bien. En Miller sabemos que usted no tiene tiempo para hacerlo de otra forma. Por ello, cuando en 1929 Niels Miller comenzó a fabricar soldadoras por arco, se aseguró...
  • Página 3: Tabla De Contenido

    INDICE SECCION 1 − PRECAUCIONES DE SEGURIDAD − LEA ANTES DE USAR ......1-1. Uso de símbolos .
  • Página 4 (CE) Se proporciona esta información para las unidades con certificación CE (Vea la etiqueta de capacidades en la unidad). Fabricante: Contacto en Europa Miller Electric Mg. Co. Sr. Danilo Fedolfi, 1635 W. Spencer St. Director Gerente Appleton, WI 54914 USA ITW WELDING PRODUCTS ITALY S.r.l.
  • Página 5: Seccion 1 − Precauciones De Seguridad − Lea Antes De Usar

    SECCIÓN 1 − PRECAUCIONES DE SEGURIDAD − LEA ANTES DE USAR spa_som_2007−04 Protéjase usted mismo y a otros contra lesiones — lea y siga estas precauciones. 1-1. Uso de símbolos ¡PELIGRO! − Indica una situación peligrosa que, si no Indica instrucciones especiales. se la evita, resultará...
  • Página 6 D Este alerta de que chispas de soldar y materiales calientes del ac- PARTES CALIENTES pueden causar to de soldar pueden pasar a través de pequeñas rajaduras quemaduras graves. o aperturas en áreas adyacentes. D Siempre mire que no haya fuego y mantenga un extinguidor de D No toque las partes calientes con la mano sin fuego cerca.
  • Página 7: Símbolos Adicionales Para Instalación, Operación Y Mantenimiento

    D Nunca permita que un electrodo de soldadura toque ningún cilindro. LOS CILINDROS pueden estallar si D Nunca suelde en un cilindro de presión − una explosión resultará. están averiados. D Use solamente gas protectivo correcto al igual que reguladores, Los cilindros que contienen gas protectivo tienen este gas a alta presión.
  • Página 8: California Proposición 65 Advertencia

    La SOLDADURA DE ARCO puede RADIACIÓN de ALTA FRECUENCIA causar interferencia. puede causar interferencia. D La energía electromagnética puede interferir D Radiación de alta frecuencia (H.F., en inglés) con equipo electrónico sensitivo como compu- puede interferir con navegación de radio, servi- cios de seguridad, computadoras y equipos de tadoras, o equipos impulsados por computado- comunicación.
  • Página 9: Seccion 2 − Definiciones

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com SECCION 2 − DEFINICIONES 2-1. Etiqueta general de precauciones ¡Advertencia!, ¡Cuidado! Hay peli- gros posibles como lo muestran los símbolos. Un golpe eléctrico del electro- do de soldadura o el alambra- do puede matarlo.
  • Página 10: Etiqueta Para Las Conexiones De Entrada

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 2-2. Etiqueta para las conexiones de entrada ¡Advertencia!, ¡Tenga Quida- do! Hay peligros posibles co- mo lo muestran los símbolos. Un golpe eléctrico del electro- do de soldadura o el alambra- do puede matarlo.
  • Página 11: Etiquetas De Capacidades Para Productos Bajo Ce

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 2-5. Etiquetas de capacidades para productos bajo CE Apareje esta etiqueta a la que aparece en la unidad. Véase la Sección 3-4. OM-222 Página 7...
  • Página 12: Símbolos Y Definiciones

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 2-6. Símbolos y definiciones Algunos símbolos se encontrarán solamente en los productos que cumplen con CE. Soldadura Panel de control de convencional con Amperios Soldadura TIG amperaje electrodo Cambie Mientras Fuerza de Arco Temperatura...
  • Página 13: Seccion 3 − Installation

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com SECCION 3 − INSTALLATION 3-1. Specifications Salida Máx Entrada de Amperios a la Salida Nominal de Corriente, 50 Nominal Gama de Voltaje de Nomina o 60 Hz., Trifásica Modelo Voltaje CD Circuito...
  • Página 14: Curvas De Voltios/Amperios

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 3-3. Curvas de Voltios/Amperios Las curvas de voltios−amperios muestran las capacidades de sali- da del voltaje y amperaje máximo de la unidad. Las curvas de otras fi- jaciones caen entre las curvas que A.
  • Página 15: Seleccionando La Ubicación

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 3-4. Seleccionando la ubicación Orejera de Levantamiento Horquilla del Montacarga Usese la orejera de levantamiento o la horquilla del montacarga para mover la unidad. Si se usa la horquilla, extienda la Movimiento horquilla más allá...
  • Página 16: Dimensiones Y Pesos

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 3-5. Dimensiones y pesos Dimensiones Modellos 300 Amp Modellos 450 Amp Modellos 650 Amp 762 mm (30 pulg.) incluyendo orejera para 762 mm (30 pulg.) incluyendo orejera 762 mm (30 pulg.) incluyendo orejera levantar para levantar para levantar...
  • Página 17: Inclinando

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 3-6. Inclinando Tenga cuidado cuando ubi- que o mueva la unidad sobre superficies desiguales. 3-7. Receptáculos y protector suplementario de 115 VCA Apague la potencia antes de conectarlo al receptáculo. Receptáculo RC9, 115 V 15 A Se comparte la potencia entre RC9 y el receptáculo remoto 14 RC8.
  • Página 18: Seleccionando Los Tamaños Del Cable

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 3-9. Seleccionando los tamaños del cable Largo de Cable Total (Cobre) en el Circuito de Soldadura que no Exceda 45 m 60 m 70 m 90 m 105 m 120 m 30 m (100 pies) o (150...
  • Página 19: Conectando El Control Remoto

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 3-11. El receptáculo remoto de 14 pines Recepta- Información culo 24 VCA. Protegido por protector suplementario CB2. SALIDA 24 VOLTIOS CA (CONTACTOR) Cierre el contacto a A completando el circuito de control de contactor de 24 VCA. Referencia de mando;...
  • Página 20: Guía De Servicio Eléctrico

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 3-13. Guía de servicio eléctrico Modelos de 60 Hertz Modelo de 300 A. Modelo de 450 A. Modelo de 650 A. Voltaje de Entrada Amperios de Entrada a la Salida Nominal Máxima capacidad nominal estándar en amperios del fusible...
  • Página 21 Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 3-14. Ubicando los puentes Desconecte y bloquee/rotule la potencia de entrada antes de instalar o mover las unio- nes de puentear. Verifique el voltaje de entrada dis- ponible en la ubicación deseada. Etiqueta para los Puentes Verifique la etiqueta −...
  • Página 22: Conectando La Potencia De Entrada

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 3-15. Conectando la potencia de entrada La instalación debe cumplir con todos los códigos nacionales y loca- les. Haga que sólo personas capaci- tadas lleven a cabo esta instalación. Desconecte y bloquee/rotule la potencia de entrada antes de conec- tar los conductores de entrada a la...
  • Página 23: Seccion 4 − Operacion

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com SECCION 4 − OPERACION 4-1. Controles (modelos que no cumplen con CE) Modello 300 A. Ref. ST-165 596-D Control Selector de polaridad (Optativo age de soldadura normal. Dele la vuelta hora- Para control del panel frontal, ponga el en los modelos de 50HZ) riamente para incrementar el amperage de...
  • Página 24: Controles (Modelos Ce)

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 4-2. Controles (modelos CE) Modello 300 A. Ref. ST-173 450-B Control Selector de polaridad (Optativo age de soldadura normal. Dele la vuelta hora- Para control del panel frontal, ponga el en los modelos de 50HZ) riamente para incrementar el amperage de interruptor en la posición panel.
  • Página 25: Seccion 5 − Mantenimiento Y Reparacion De Averias

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com SECCION 5 − MANTENIMIENTO Y REPARACION DE AVERIAS 5-1. Mantenimeinto rutinario Disconecta la potencia antes de dar servicio. Dé servicio más frecuente a la unidad si se la usó en condiciones árduas, recias o duras. Δ...
  • Página 26: Reparacion De Averias

    Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 5-3. Reparacion de averias Dificultad Solución No hay salida de soldadura; la unidad Ponga el interruptor de conexión de unidad en la posición prendida (véase sección 3-15). está completamente sin operar. Chequee el fusible F1 y reemplácelo si fuera necesario (véase Sección 5-2).
  • Página 27 Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com Apuntes OM-222 Página 23...
  • Página 28: Seccion 6 − Diagrama Electrico

    SECCION 6 − DIAGRAMA ELECTRICO ¡Cuidado! No toque partes eléctricamente vivas. Desconecte la potencia de entrada o pare el motor antes dar servicio a este equipo. No lo opere sin las tapas en sitio. Asegúrese que sólo personas capacitadas Riesgo de choque o instalen, usen, o den servicio a esta unidad.
  • Página 29 218 518-C OM-222 Página 25...
  • Página 30: Seccion 7 − Lista De Partes

    SECCION 7 − LISTA DE PARTES Una lista completa de piezas se encuentra electrónicamente en línea en www.MillerWelds.com 7-1. Piezas de repuesto recomendadas Part Dia. Mkgs. Description Quantity Piezas de repuesto recomendadas ... .
  • Página 31: Garantia

    (Equipo equipo con el número de serie que comienza con las letras “LJ” o más nuevo) Esta garantía limitada reemplaza a todas las garantías previas de Miller y no es exclusiva con otras garantías ya ¿Preguntas sobre la sea expresadas o supuestas.
  • Página 32: Archivo De Dueño

    Poner una queja por perdida o daño duran- para: te el embarque. Por ayuda en registrar o arreglar una queja, comuníquese con su Distribuidor y/o el De- partamento de Transporte del Fabricante del equipo. © IMPRESO EN EE.UU. 2008 Miller Electric Mfg. Co. 2008−01...
