215-1134 Rev. U; ECN 12-05-003C
© 2012 Bradley
Page 1 of 13
10/22/2012
Installation
S19-310PVC

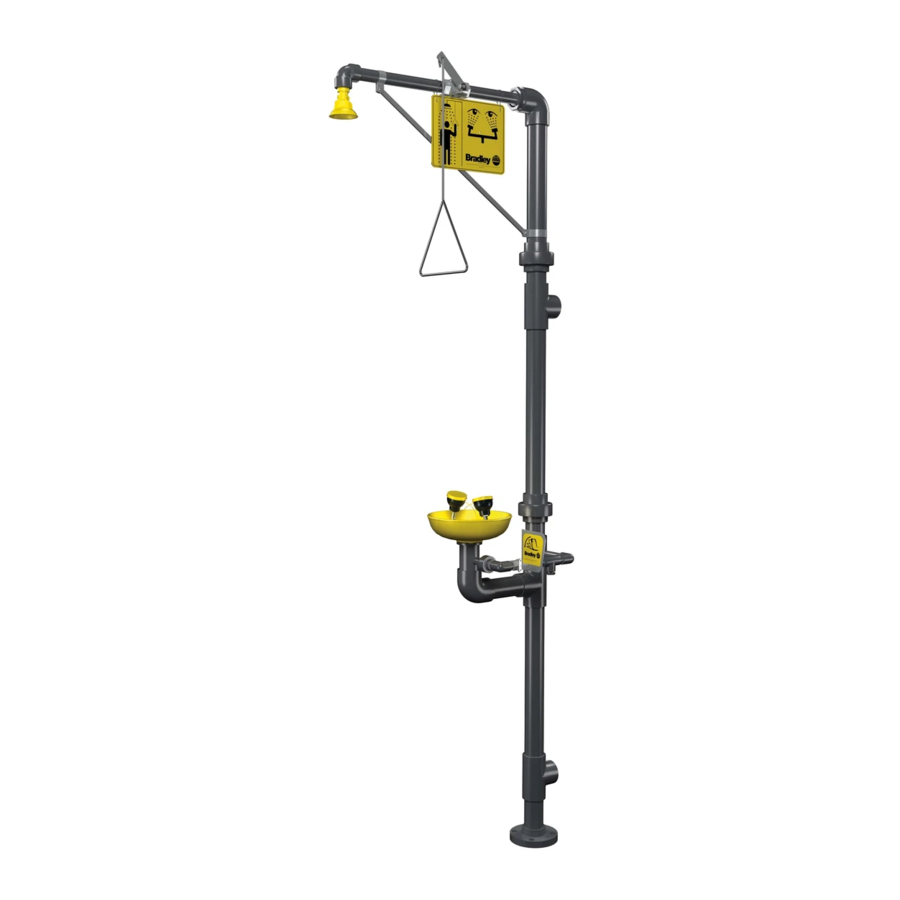

Combination Drench Shower and
Eye/Face Wash
Combiné douche oculaire/faciale
Combinación de ducha de aspersión
y lavador de ojos/rostro
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . . . . . . . . . . 2
Installation Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Assembly of Components . . . . . . . . . . . . . . . . . . . . . . . . 4
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Table des matières
Avant l'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Instructions d'installation . . . . . . . . . . . . . . . . . . . . . . . . . 7
Assemblage des composantes . . . . . . . . . . . . . . . . . . . . 8
Liste des pièces. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Contenido
Información previa a la instalación . . . . . . . . . . . . . . . . 10
Instrucciones de instalación . . . . . . . . . . . . . . . . . . . . . 11
Armado de los componentes . . . . . . . . . . . . . . . . . . . . 12
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX 262.251.5817
bradleycorp.com
