Extracción de unidades y soportes de disco duro SCSI
Realice el procedimiento siguiente para extraer las unidades y soportes de disco duro SCSI. Antes
de continuar, asegúrese de que está totalmente familiarizado con la información contenida en la
sección "Antes de empezar" descrita al principio de este capítulo.
1. Sujete el borde derecho de la puerta de plástico de acceso frontal y ábrala.
2. Empuje y gire hacia la izquierda el elemento de fijación de un cuarto de vuelta y abra la puerta
de acceso a la unidad.
3. Presione hacia arriba en clip existente en la parte inferior de la palanca del soporte de plástico y
tire hacia afuera para liberar la unidad o el soporte de la parte inferior del módulo de
compartimento para unidad.
4. Mueva hacia arriba la palanca del soporte para soltar el dispositivo de sujeción de la ranura de
bloqueo situada en la parte superior del compartimento de la unidad.
5. Tire de la palanca del soporte con cuidado para deslizar la unidad o el soporte fuera del
compartimento. Coloque la unidad en una superficie antiestática.
ATENCIÓN
No deje ranuras en el soporte sin instalar en ellas unidades o deflectores de
aire. Un soporte vacío instalado en una ranura de unidad reduce la eficacia
de la refrigeración y puede afectar al rendimiento o producir daños debido al
recalentamiento.

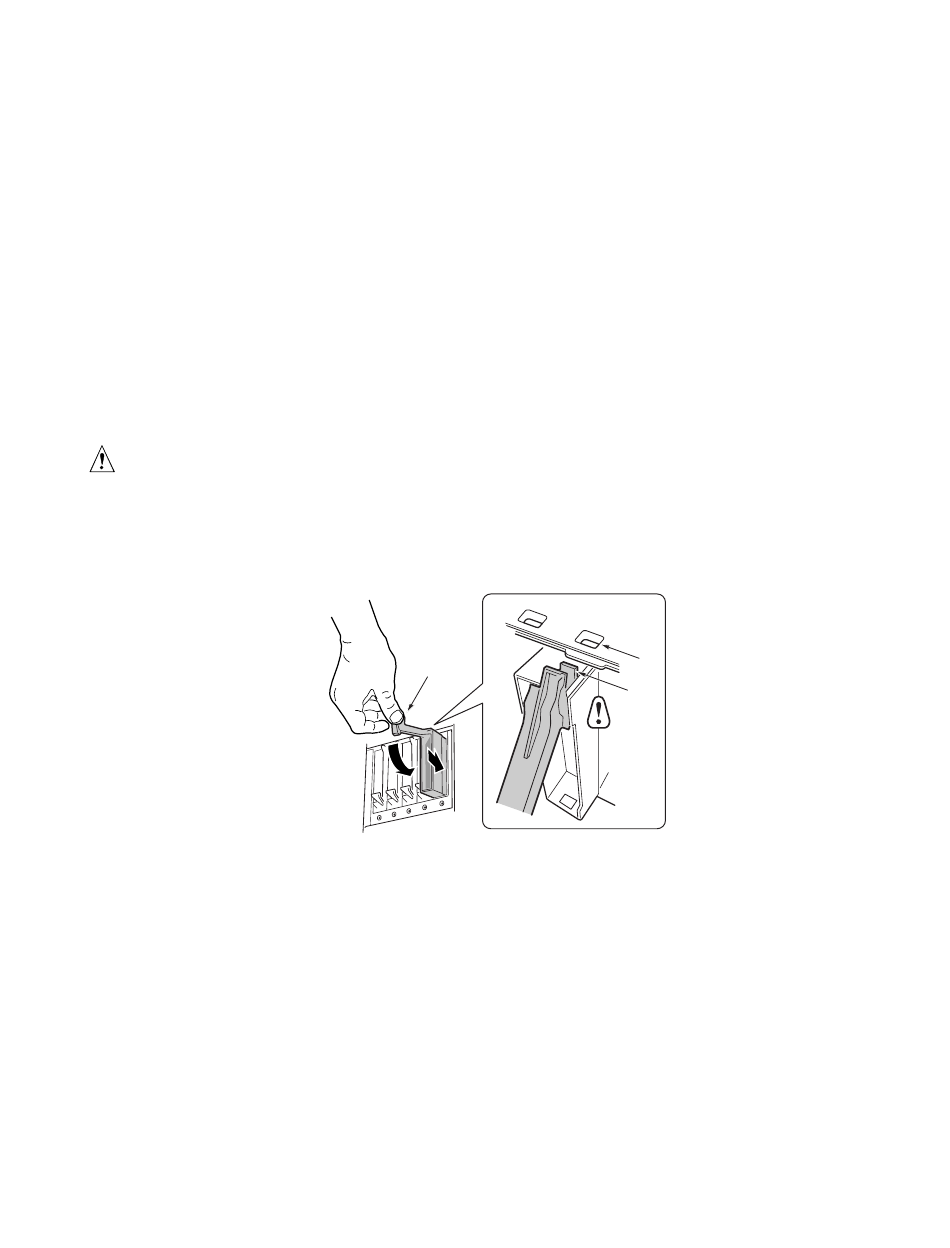

Figura 9. Extracción e instalación de unidades y soportes de disco duro SCSI
Instalación de unidades y soportes de disco duro SCSI
Realice el procedimiento siguiente para instalar las unidades y/o soportes de disco duro SCSI.
Antes de continuar, asegúrese de que está totalmente familiarizado con la información contenida en
la sección "Antes de empezar" descrita al principio de este capítulo.
1. Sujete el borde derecho de la puerta de plástico de acceso frontal y ábrala.
2. Empuje y gire hacia la izquierda el elemento de fijación de un cuarto de vuelta y abra la puerta
de acceso a la unidad.
Instalación y extracción de componentes utilizables por el usuario
A
A.
Palanca
B.
Dispositivo de sujeción
C. Ranura de bloqueo
C
B
OM10127
35
