2. Deslice la placa base a la parte frontal del compartimento para electrónica y colóquela de
manera que:
a. Los conectores de E/S de la parte posterior de la placa base encajen en los orificios
correspondientes en la parte posterior del compartimento para electrónica.
b. Los dos orificios de tornillos de montaje (uno hacia la parte central superior y el otro en la
esquina inferior derecha) de la placa base se alinean con los separadores de rosca de
acoplamiento en la parte posterior del compartimento para electrónica.
3. Inserte dos tornillos en los separadores con rosca de acoplamiento (uno en la parte central
superior y uno en la esquina inferior derecha) en la placa base.
4. Utilice un destornillador de estrella y apriete los dos tornillos que ha insertado en el paso
anterior para sujetar la placa base al compartimento para electrónica.
5. Instale el recubrimiento protector blanco de la siguiente manera:
a. Alinee las dos ranuras en el borde superior del recubrimiento con las lengüetas
enganchadas en la parte superior del compartimento para electrónica.
b. Deslice hacia la derecha la parte superior del recubrimiento para enganchar las lengüetas en
las ranuras de acoplamiento del recubrimiento.
c. Con cuidado, ajuste el recubrimiento alrededor de los conectores y presiónelo con fuerza
contra la placa base.
6. Instale los módulos de retención de los procesadores y los procesadores y los conjuntos de
terminación de la siguiente manera:
a. Coloque los módulos de retención de los procesadores de modo que los dos orificios de
tornillo en la base de los módulos se alineen con los orificios de acoplamiento de la placa
base.
b. Utilice un destornillador de estrella y apriete los dos tornillos para sujetar los módulos de
retención de los procesadores (y también la placa base) a los separadores con rosca de
acoplamiento de la parte posterior del compartimento para electrónica.
88
A

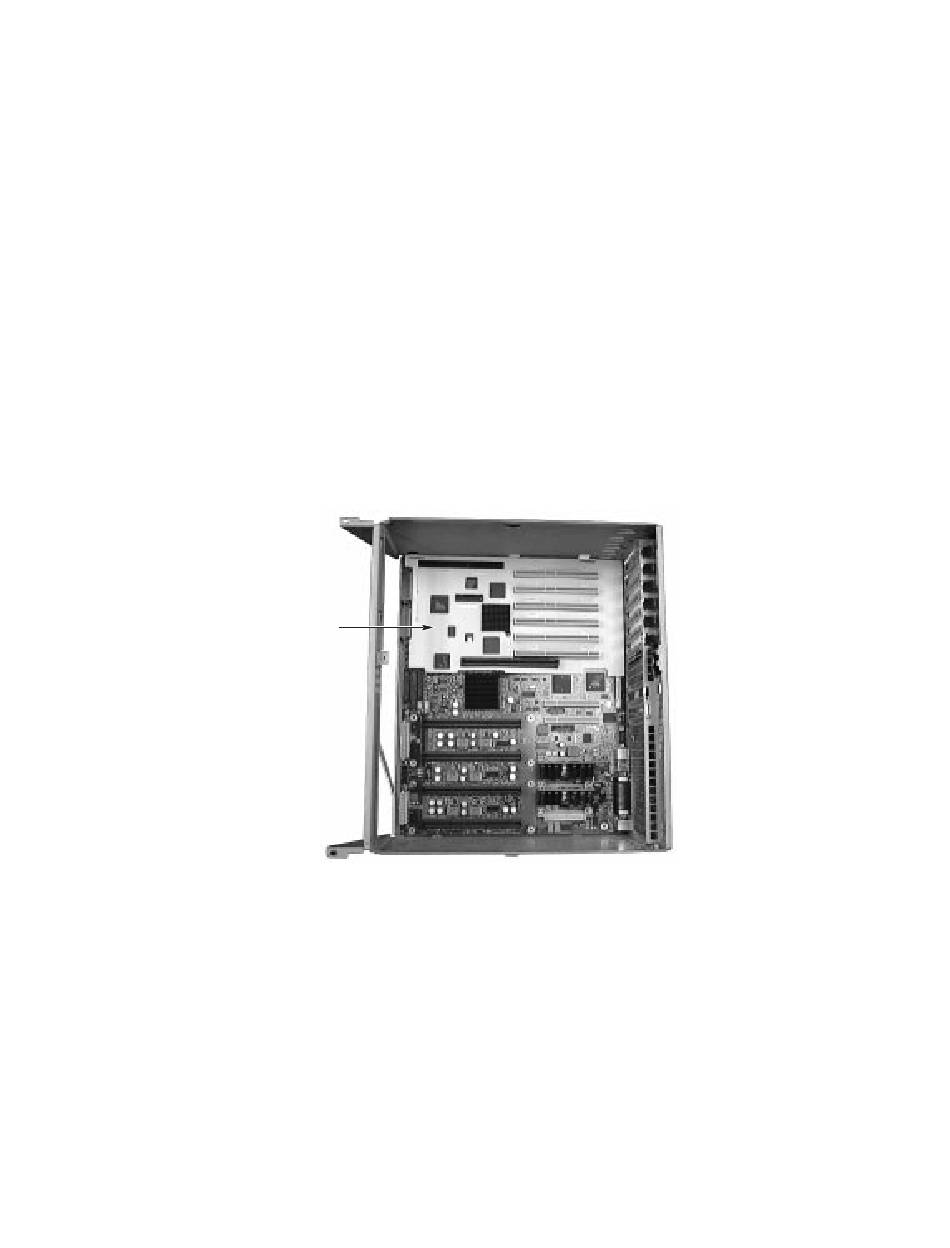

Figura 44. Instalación del recubrimiento protector
OM10159
