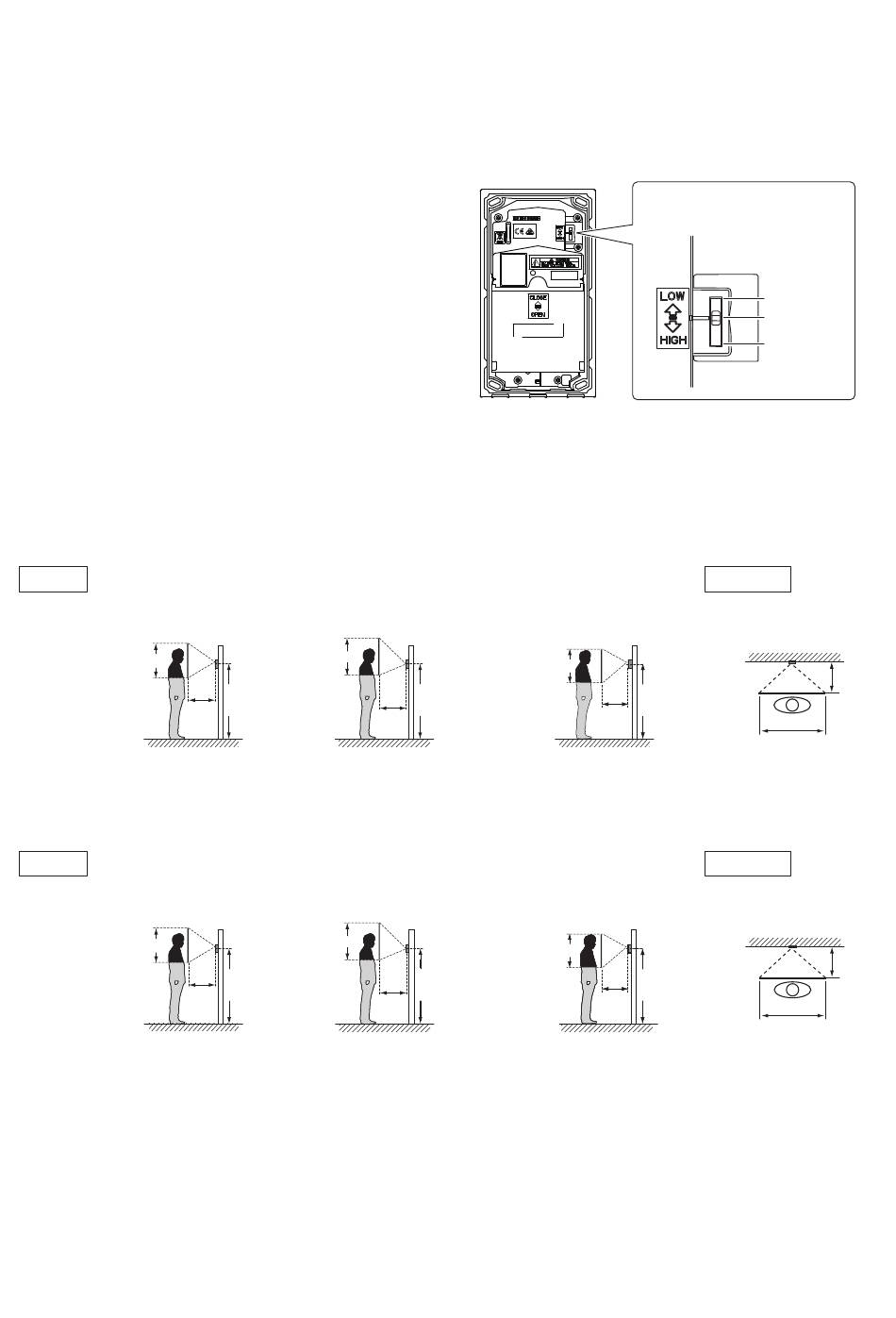

■ Campo de visión de la cámara según la posición de montaje (IX-DV,
IX-DVF, IX-DVF-P, IX-DVF-2RA, IX-DVF-RA, IX-DVF-L)
● Ajuste de la visión de la cámara
Usando la palanca de ajuste del ángulo de la cámara, la
cámara puede inclinarse hacia arriba o hacia abajo (-8°, 0°,
+13°). Ajuste la cámara en una posición óptima.
● Campo de visión de la cámara
El campo de cámara tal y como aparece ilustrado solo es una indicación aproximada que puede variar dependiendo
del entorno.
IX-DV, IX-DVF
Vertical
Ángulo de la cámara 0°
1.900 mm (6' 2'')
700 mm (2' 3'')
1.200 mm (3' 11'')
Las dimensiones son aproximadas en esta página.
IX-DVF-P, IX-DVF-2RA, IX-DVF-RA, IX-DVF-L
Vertical
Ángulo de la cámara 0°
1.950 mm (6' 4'')
700 mm (2' 3'')
1.250 mm (4' 1'')
Las dimensiones son aproximadas en esta página.
Cuando la luz entra en la cámara, la pantalla del monitor puede parpadear intensamente o el objeto puede
oscurecerse. Evite que la luz intensa entre en la cámara directamente.
Ángulo de cámara de 13°
2.150 mm (7')
750 mm (2' 5'')
Centro del
dispositivo
1.400 mm
(4' 7'')
1.500 mm
(4' 11'')
500 mm
(1' 7'')
Ángulo de cámara de 13°
2.150 mm (7')
Centro del 750 mm (2' 5'')
dispositivo
1.400 mm
(4' 7'')
1.500 mm
(4' 11'')
500 mm
(1' 7'')
Vista trasera
Ángulo de cámara -8°
(Si la posición del objeto es reducida debido a
un suelo escalonado, etc.)
1.800 mm (5' 10'')
Centro del
700 mm (2' 3'')
dispositivo
1.100 mm (3' 7'')
1.500 mm
(4' 11'')
500 mm
(1' 7'')
Ángulo de cámara -8°
(Si la posición del objeto es reducida debido a
un suelo escalonado, etc.)
1.800 mm (5' 10'')
Centro del
700 mm (2' 3'')
dispositivo
1.100 mm (3' 7'')
1.500 mm
(4' 11'')
500 mm
(1' 7'')
- 12 -
Palanca de ajuste del ángulo de la
cámara
Horizontal
Centro del
dispositivo
1.500 mm
(4' 11'')
500 mm
(1' 7'')
1.150 mm (3' 9'')
Horizontal
Centro del
dispositivo
1.500 mm
(4' 11'')
500 mm
(1' 7'')
1.150 mm (3' 9'')
- 8°
0°
+ 13°
500 mm
(1' 7'')
500 mm
(1' 7'')
