Extracción De La Bomba Auxiliar - Terex PT100-ROW Manual De Mantenimiento

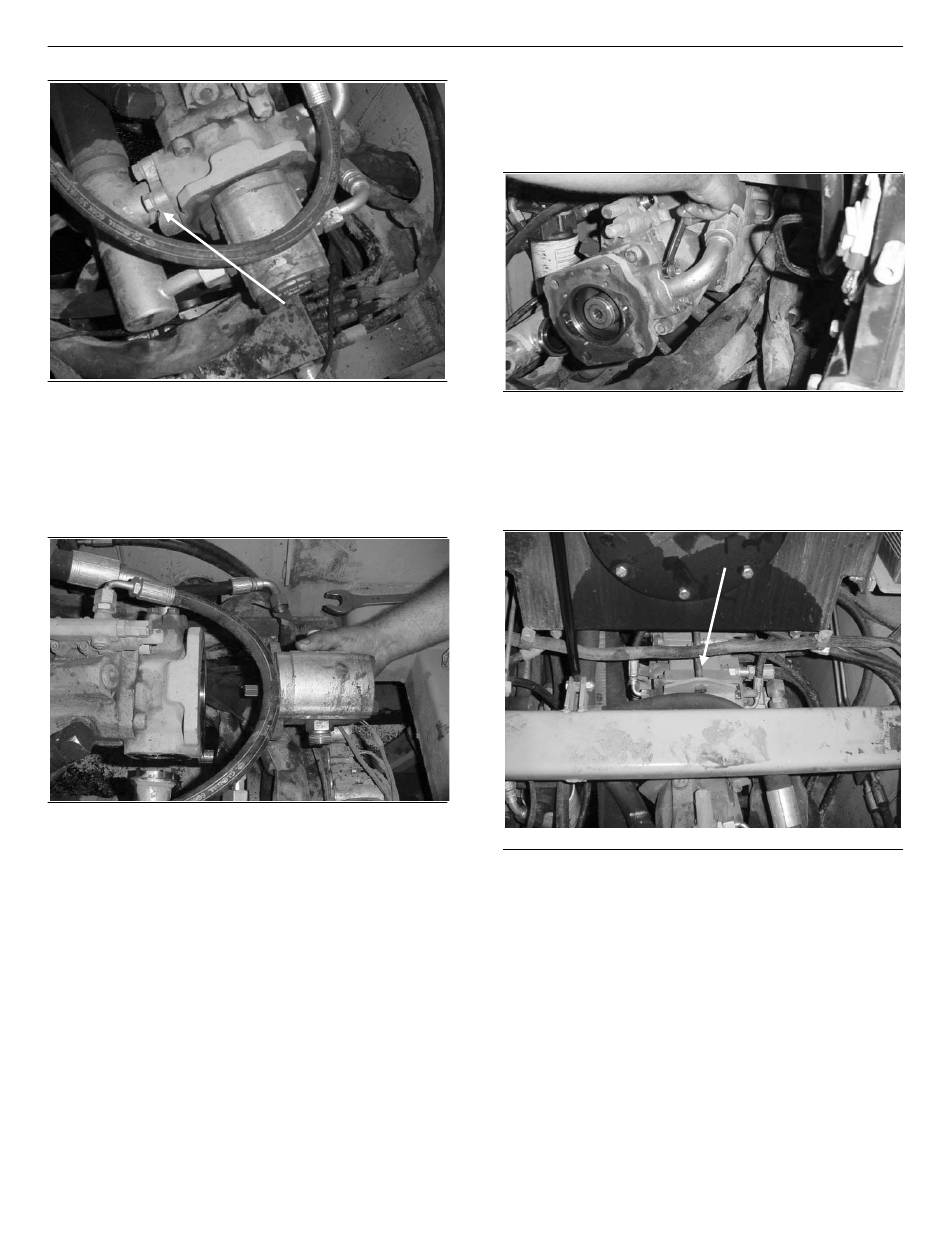

Figura 9-6
8. Retire la brida dividida y ponga a un lado el tubo de
admisión. Retire los 2 pernos que montan la bomba de
carga a la bomba auxiliar, entonces retire la bomba de
carga como se muestra a continuación (fig. 9-6 y 9-7).
Figura 9-7
Retirar
brida
dividida
9-3
9. Desmontaje y montaje de la transmisión y el accionamiento
Extracción de la bomba auxiliar
1. Desconecte todas las mangueras de la bomba auxiliar
(fig. 9-8).
Figura 9-8
2. Suelte (retire) el perno de apoyo de la bomba. Primero
debe aflojar la contratuerca próxima al motor para poder
hacerlo (fig. 9-9).
Perno de apoyo de
la bomba
Figura 9-9
3. Retire los dos pernos que montan la bomba auxiliar a la
bomba de la transmisión en tándem, y luego retire la
bomba como se muestra (fig. 9-10).
Cargadora con orugas de caucho
