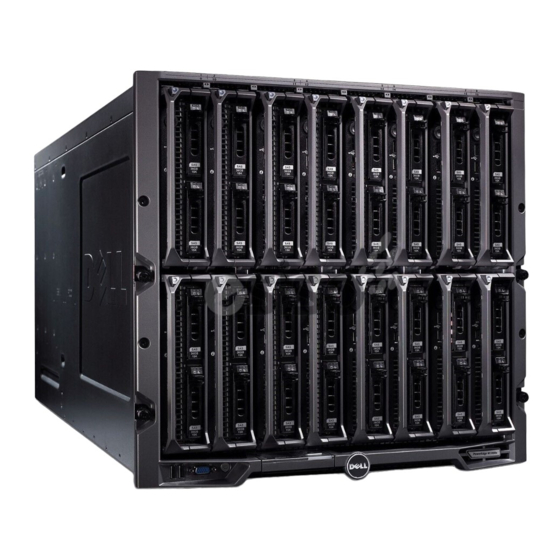

Dell PowerEdge M1000e Guía De Introducción
Ocultar thumbs
Ver también para PowerEdge M1000e:
- Guia del usuario (315 páginas) ,
- Guía de configuración (232 páginas) ,
- Procedimientos iniciales con el sistema (224 páginas)
Tabla de contenido
Manuales relacionados para Dell PowerEdge M1000e
Resumen de contenidos para Dell PowerEdge M1000e
- Página 1 Dell PowerEdge M1000e, M915, M910, M820, M710HD, M710, M620, M610x, M610, M520 y M420 Guía de introducción Modelo reglamentario: BMX01, DWHH, HHB, FHB, and QHB Tipo reglamentario: DWHH Series, HHB Series, FHB Series, and QHB Series...
- Página 2 International Business Machines Corporation. ® Este documento puede incluir otras marcas y nombres comerciales para referirse a las entidades propietarias o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
-
Página 3: Instalación Y Configuración
Instalación y configuración AVISO: Antes de realizar el procedimiento siguiente, revise las instrucciones de seguridad incluidas con el servidor blade o el gabinete. Desembalaje del sistema Desembale el servidor blade o gabinete e identifique cada componente. Instalación de los rieles y el gabinete Ilustración 1. -
Página 4: Instalación De Un Blade De Media Altura O Altura Completa
Ilustración 2. Instalación de una funda NOTA: Antes de instalar o quitar una funda del gabinete, asegúrese de que la ranura superior de la funda (Blade a) esté vacía. Puede instalar un blade en la ranura superior (Blade a) después de instalar la funda en el gabinete. Deslice la funda dentro del gabinete y levante el asa de la funda poniéndola en posición superior para fijarla en el gabinete. -
Página 5: Conexión De Los Módulos Cmc E Ikvm
Ilustración 4. Instalación de un blade de media altura NOTA: La figura anterior muestra la instalación de un blade de media altura. El procedimiento para la instalación de un blade de altura completa es idéntico al de la instalación de un blade de media altura. Comience por la parte superior deslizando los blades dentro del gabinete de izquierda a derecha. -
Página 6: Conexión Del Sistema A La Alimentación
Conexión del sistema a la alimentación Ilustración 6. Conexión de la alimentación al sistema Conecte los cables de alimentación del sistema a los suministros de energía del sistema. PRECAUCIÓN: Para evitar que los cables de alimentación se desconecten accidentalmente, utilice el gancho de plástico de cada suministro de energía para fijar el cable de alimentación al suministro de energía y utilice la correa para fijar el cable de alimentación a la barra liberadora de tensión. -
Página 7: Cómo Encender Los Blades
Antes de utilizar el sistema, lea el acuerdo de licencia de software Dell que se incluye. Debe considerar cualquier medio de software instalado por Dell como una copia de seguridad del software instalado en el disco duro. Si no acepta las condiciones del acuerdo, llame al número de teléfono de asistencia al cliente. -
Página 8: Obtención De Asistencia Técnica
Manual del propietario . Dell cuenta con una amplia oferta de formación y certificación de hardware. consulte el Consulte dell.com/training para obtener más información. Es posible que este servicio no se ofrezca en todas las regiones. Información de la NOM La información que se proporciona a continuación aparece en el dispositivo descrito en este documento, de... -
Página 9: Especificaciones Técnicas
Especificaciones técnicas Manual del propietario de su sistema. NOTA: Para obtener especificaciones adicionales, consulte el Alimentación: módulos de alta densidad Pila de tipo botón Pila de litio de tipo botón CR2032 de 3 V Alimentación: alojamiento Suministro de energía de CA/CC (por cada módulo de suministro de energía) Potencia 2 360 W y 2 700 W... - Página 10 Físico: módulo de alta densidad Peso (máximo) 14,5 kg (31,9 lbs) PowerEdge M710 y M610x Altura 38,5 cm (15,2 pulgadas) Anchura 5 cm (2 pulgadas) Profundidad 48,6 cm (19,2 pulgadas) Peso (máximo) 11,1 kg (24,5 lbs) PowerEdge M710HD y M620 Altura 18,9 cm (7,4 pulgadas) Anchura...
- Página 11 Peso (vacío) 44,6 kg (98,1 lbs) Aspectos ambientales NOTA: Para obtener información adicional sobre medidas ambientales relativas a configuraciones del sistema específicas, visite dell.com/environmental_datasheets. Temperatura En funcionamiento Funcionamiento continuo: temperatura comprendida entre 10 °C y 35 °C con una humedad relativa comprendida entre el 10% y el 80% (HR), con un punto de condensación máxima de 26 °C.
- Página 12 Aspectos ambientales NOTA: Para altitudes superiores a 900 m (2 950 pies), la temperatura máxima de funcionamiento se reduce 1 °C cada 300 m (1 °F/550 pies). En almacenamiento De –15,2 m a 10 668 m (de –50 pies a 35 000 pies) Nivel de contaminación atmosférica Clase G1 de acuerdo con ISA-S71.04-1985...
