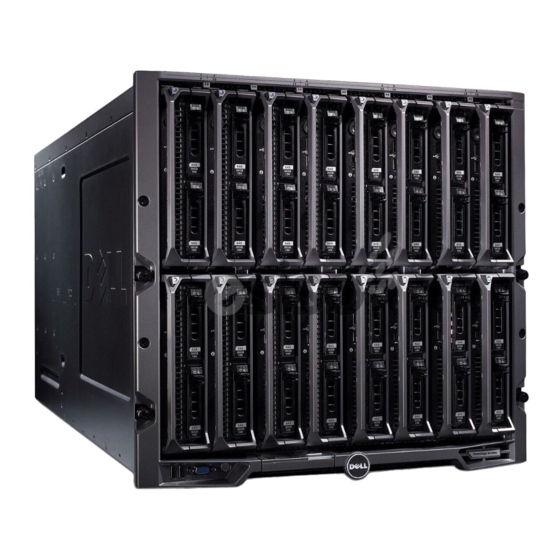

Dell PowerEdge M1000e Procedimientos Iniciales Con El Sistema
  1. Manuales
  2. Marcas
  3. Dell Manuales
  4. Servidores
  5. PowerEdge M1000e
  6. Procedimientos iniciales con el sistema
Dell PowerEdge M1000e Procedimientos Iniciales Con El Sistema

Dell PowerEdge M1000e Procedimientos Iniciales Con El Sistema

Ocultar thumbs Ver también para PowerEdge M1000e:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Dell™ PowerEdge™
M1000e, M910, M905, M805,
M710HD, M710, M610x, M610,
M605, and M600
Getting Started
With Your System
Guide de mise en route
Primeiros passos com o sistema
Procedimientos iniciales con el sistema

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell PowerEdge M1000e

Resumen de contenidos para Dell PowerEdge M1000e

  • Página 1 Dell™ PowerEdge™ M1000e, M910, M905, M805, M710HD, M710, M610x, M610, M605, and M600 Getting Started With Your System Guide de mise en route Primeiros passos com o sistema Procedimientos iniciales con el sistema...

  • Página 3: Getting Started With Your System

    Dell™ PowerEdge™ M1000e, M910, M905, M805, M710HD, M710, M610x, M610, M605, and M600 Getting Started With Your System Model BMX01, HHB Series, FHB Series...
  • Página 4 Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden. Trademarks used in this text: Dell, the DELL logo, and PowerEdge are trademarks of Dell Inc.; Citrix is a trademark of Citrix Systems, Inc. and/or one or more of its subsidiaries, and may be registered in the United States Patent and Trademark Office and in other countries;...

  • Página 5: Installation And Configuration

    Installation and Configuration WARNING: Before performing the following procedure, review the safety instructions that came with the system. This section describes the steps required to set up your system for the first time. Unpack the System Unpack your system and identify each item. Installing the Rails and System in a Rack Assemble the rails and install the system in the rack following the safety instructions and the rack installation instructions provided...
  • Página 6 Installing the Blades Beginning at the top, slide the modules into the enclosure from left to right. When the blade is securely installed, the handle returns to the closed position. Connecting the CMC and KVM Modules Connect the serial cable and network cable(s) from the management system to the CMC module.

  • Página 7: Connecting The System To Power

    Connecting the System to Power Connect the system’s power cables to the system power supplies. CAUTION: To prevent the power cables from being disconnected accidentally, use the plastic clip on each power supply to secure the power cable to the power supply, and use the Velcro strap to secure the cable to the strain-relief bar.
  • Página 8 Turning On the System Press the power button on the enclosure. The power indicator should light. NOTE: Once you have connected the system to the power supplies, there may be a minimal delay before you can turn on your system. Turning On the Blades Press the power button on each blade, or power on the blades using the systems management software.

  • Página 9: Complete The Operating System Setup

    Complete the Operating System Setup If you purchased a preinstalled operating system, see the operating system documentation that ships with your system. To install an operating system for the first time, see the installation and configuration documentation for your operating system. Be sure the operating system is installed before installing hardware or software not purchased with the system.

  • Página 10: Tabla De Contenido

    Operating System M710HD M910 M905 M805 M710 M610 M610x M605 Microsoft Windows Web Server 2008 (x64) Edition with SP2 Microsoft Windows Server 2008 R2 Standard, Enterprise, and Datacenter (x64) Editions Microsoft Windows Server 2003 Standard and Enterprise Editions Microsoft Windows Server 2003 Web Edition Microsoft Windows Server 2003...
  • Página 11 VMware ESX version 3.0.2 Update 1 VMware ESX version 3.5 VMware ESX version 4.0 Update 1 VMware ESXi version 4.0 Update 1 —Supported NOTE: For the latest information on supported operating systems for all PowerEdge systems, see dell.com/ossupport. Getting Started With Your System...

  • Página 12: Other Information You May Need

    Obtaining Technical Assistance If you do not understand a procedure in this guide or if the system does not perform as expected, see your Hardware Owner’s Manual. Dell™ offers comprehensive hardware training and certification. See www.dell.com/training for more information. This service may not be offered in all locations.

  • Página 13: Technical Specifications

    Technical Specifications Blade Specifications Processor Processor type ® ® PowerEdge M910 Two or four Intel Xeon 7000 series processors (up to eight-core processors) ® ® PowerEdge M905 Four dual- or quad-core AMD Opteron 8000 series processors PowerEdge M805 Two dual- or quad-core AMD Opteron 2000 series processors PowerEdge M710HD, One or two dual-, quad-, or six-core Intel Xeon 5000...
  • Página 14 Memory (continued) Memory module sockets PowerEdge M910 32 240-pin sockets PowerEdge M905 24 240-pin sockets PowerEdge M805 16 240-pin sockets PowerEdge M710HD 18 240-pin sockets PowerEdge M710 18 240-pin sockets PowerEdge M610x, M610 12 240-pin sockets PowerEdge M605, M600 Eight 240-pin sockets Memory module capacities PowerEdge M910 1 GB, 2 GB, 4 GB, 8 GB, and 16 GB RDIMMs...

  • Página 15: Memory (Continued)

    Memory (continued) Maximum RAM PowerEdge M910 512 GB PowerEdge M905 192 GB PowerEdge M805 128 GB PowerEdge M710HD 144 GB (dual-rank DIMMs) or 192 GB (quad-rank DIMMs) PowerEdge M710 192 GB (12 16-GB RDIMMs); 36 GB (18 2-GB UDIMMs) PowerEdge M610, M610x 192 GB (12 16-GB RDIMMs);...

  • Página 16: Poweredge M910

    Drives (continued) PowerEdge M600, One 2.5-inch SATA hard-disk drive support through M610x, M610 non-RAID, value RAID, or performance RAID storage card. Two 2.5-inch SATA hard-disk drives support through value RAID or performance RAID storage card. One solid-state disk (SSD) hard drive support through non-RAID storage card.

  • Página 17: Poweredge M905

    Connectors (continued) Internal Internal Secure Digital One optional flash memory card slot (SD) module (PowerEdge with the internal SD module. M910, M805, M905, M710HD, M710, M610x, M610) Internal Secure Digital One optional vFlash memory card slot for (SD) vFlash module use with the iDRAC Enterprise support.

  • Página 18: Poweredge M710, M610X, M610

    Mezzanine Cards (continued) PowerEdge M610x, M610 Up to two PCIe Gen 2 x8 mezzanine card slots, supporting dual-port Gb Ethernet, 10 Gb Ethernet, FC8 or FC4 (M610 only) Fibre Channel, or 4x DDR Infiniband mezzanine cards. PowerEdge M605, M600 Up to two PCIe x8 mezzanine card slots, supporting dual-port Gb Ethernet, 10 Gb Ethernet, FC8 or FC4 Fibre Channel, or 4x DDR Infiniband mezzanine cards.
  • Página 19 Physical (continued) PowerEdge M905, M805, M710, M610x Height 38.5cm (15.2 in) Width 5 cm (2 in) Depth 48.6 cm (19.2 in) Weight (maximum 11.1 kg (24.5 lb) configuration) PowerEdge M710HD Height 18.9 cm (7.4 in) Width 5 cm (2 in) Depth 48.6 cm (19.2 in) Weight (maximum...
  • Página 20 System Enclosure Specifications Physical Height 44.0 cm (17.3 in) Width 44.7 cm (17.6 in) Depth 75.5 cm (29.7 in) Weight (maximum 178.3 kg (392.2 lb) configuration) Weight (empty) 44.6 kg (98.1 lb) Power Supply Module AC/DC power supply (per power supply) Wattage 2360 W and 2700 W Connector...
  • Página 21 Chassis Management Controller Module Externally accessible connectors Remote management Two dedicated 10/100/1000 Mb RJ-45 (for integrated Ethernet remote access controller). Gb port connects to the external management network. STK port allows CMCs in adjacent enclosures to be daisy chained. Serial 9-pin, DTE, 16550-compatible Video 15-pin VGA...
  • Página 22 I/O Module Specifications For information about the I/O modules and pass-through modules supported on your enclosure, see the Dell PowerEdge M1000e Systems Configuration Guide at support.dell.com/manuals. Environmental NOTE: For additional information about environmental measurements for specific system configurations, see dell.com/environmental_datasheets. The system is not for use in an office environment.

  • Página 23: Guide De Mise En Route

    Systèmes Dell™ PowerEdge™ M1000e, M910, M905, M805, M710HD, M710, M610x, M610, M605 et M600 Guide de mise en route Modèle BMX01, série HHB, série FHB...
  • Página 24 Marques mentionnées dans ce document : Dell, le logo DELL, et PowerEdge sont des marques de Dell Inc. ; Citrix est une marque de Citrix Systems, Inc. et/ou d'une ou de plusieurs de ses filiales, et peut être déposée auprès du Patent and Trademark Office aux États-Unis et d'organismes similaires dans d'autres pays ;...

  • Página 25: Installation Et Configuration

    Installation et configuration AVERTISSEMENT : Avant d'exécuter la procédure ci-dessous, lisez les consignes de sécurité fournies avec le système. Cette section décrit les étapes à exécuter lors de la configuration initiale du système. Déballage du système Sortez le système de son emballage et identifiez chaque élément. Installation des rails et du système dans un rack Assemblez les rails et installez le système dans le rack en suivant les consignes de sécurité...
  • Página 26 Installation des serveurs lames Insérez les modules dans le châssis en commençant par le haut et en procédant de gauche à droite. Lorsqu'un serveur lame est correctement installé, la poignée revient en position fermée. Connexion des modules CMC et KVM Connectez le ou les câbles série et réseau entre le système de gestion et le module CMC.

  • Página 27: Branchement Du Système Sur Le Secteur

    Branchement du système sur le secteur Branchez les câbles d'alimentation du système aux blocs d'alimentation de celui-ci. PRÉCAUTION : Pour éviter que les câbles d'alimentation ne soient débranchés accidentellement, utilisez le clip en plastique situé sur chaque bloc d'alimentation pour y fixer le câble. Utilisez également la bande Velcro permettant de maintenir le câble sur la barre de retenue.

  • Página 28: Mise Sous Tension Du Système

    Mise sous tension du système Appuyez sur le bouton d'alimentation du châssis. Le voyant d'alimentation s'allume. REMARQUE : Lorsque vous avez connecté le système aux blocs d'alimentation, un court laps de temps peut s'écouler avant que vous ne puissiez mettre le système sous tension.

  • Página 29: Finalisation De L'iNstallation Du Système D'eXploitation

    Finalisation de l'installation du système d'exploitation Si vous avez acheté un système d'exploitation préinstallé, consultez la documentation connexe fournie avec le système. Pour une première installation du système d'exploitation, consultez la documentation relative à l'installation et à la configuration du système d'exploitation. Veillez à installer le système d'exploitation avant tout élément matériel ou logiciel acheté...
  • Página 30 M710HD Système d'exploitation M910 M905 M805 M710 M610 M610x M605 Microsoft Windows Server 2008 R2, éditions Standard, Enterprise et Datacenter (x64) Microsoft Windows Server 2003, éditions Standard et Enterprise Microsoft Windows Server 2003, édition Web Microsoft Windows Server 2003, éditions Standard, Enterprise et Web, avec SP1 et version ultérieure Microsoft Windows...
  • Página 31 (Mise à jour 1) VMware ESXi Version 4.0, Mise à jour 1 —Pris en charge REMARQUE : Pour obtenir les informations les plus récentes sur les systèmes d'exploitation pris en charge pour tous les systèmes PowerEdge, consultez dell.com/ossupport. Guide de mise en route...

  • Página 32: Autres Informations Utiles

    • La documentation relative à l'application de gestion de systèmes Dell donne des informations sur l'installation et l'utilisation du logiciel Systems Management Software. REMARQUE : Vérifiez toujours si des mises à...

  • Página 33: Caractéristiques Techniques

    Caractéristiques techniques Spécifications des serveurs lames Processeur Type de processeur ® ® PowerEdge M910 Deux ou quatre processeurs Intel Xeon série 7000 (processeurs huit cœurs disponibles) ® ® PowerEdge M905 Quatre processeurs AMD Opteron série 8000 double cœur ou quadruple cœur PowerEdge M805 Deux processeurs AMD Opteron série 2000 double cœur ou quadruple cœur...
  • Página 34 Mémoire (suite) Connecteurs de barrettes de mémoire PowerEdge M910 32 connecteurs à 240 broches PowerEdge M905 24 connecteurs à 240 broches PowerEdge M805 16 connecteurs à 240 broches PowerEdge M710HD 18 connecteurs à 240 broches PowerEdge M710 18 connecteurs à 240 broches PowerEdge M610x, M610 12 connecteurs à...
  • Página 35 Mémoire (suite) RAM maximale PowerEdge M910 512 Go PowerEdge M905 192 Go PowerEdge M805 128 Go PowerEdge M710HD 144 Go (DIMM à double rangée) ou 192 Go (DIMM à quadruple rangée) PowerEdge M710 192 Go (12 RDIMM de 16 Go) ; 36 Go (18 UDIMM de 2 Go) PowerEdge M610, M610x 192 Go (12 RDIMM de 16 Go) ;...
  • Página 36 Lecteurs (suite) PowerEdge M600, M610x, Prise en charge d'un disque dur SATA 2,5 pouces via M610 valeur RAID, valeur non-RAID ou adaptateur de stockage RAID haute performance. Prise en charge de deux disques durs SATA 2,5 pouces via valeur RAID ou adaptateur de stockage RAID haute performance.
  • Página 37 Connecteurs Externe PowerEdge M910, M805, Trois connecteurs à 4 broches, compatibles USB 2.0 M905, M710 PowerEdge M710HD, Deux connecteurs à 4 broches, compatibles USB 2.0 M610x, M610, M605, M600 Interne Module SD (Secure Un logement pour carte mémoire flash, en option, Digital) interne (PowerEdge avec le module interne SD.
  • Página 38 Cartes mezzanine PowerEdge M910 Jusqu'à quatre logements de carte mezzanine PCIe x8 2ème génération, prenant en charge des cartes mezzanine Gigabit Ethernet à double port, Ethernet 10 Go, Fibre Channel FC8 ou Infiniband. PowerEdge M905, M805 Jusqu'à quatre logements de carte mezzanine PCIe x8 1ère génération, prenant en charge des cartes mezzanine Gigabit Ethernet à...
  • Página 39 Contrôleurs Ethernet intégrés PowerEdge M910, M905, Quatre ports Ethernet avec prise en charge M805, M710HD, M710 d'amorçage TOE et iSCSI, assurée par deux contrôleurs intégrés Ethernet Broadcom 5709S à double port. PowerEdge M610x, M610 Deux ports Ethernet avec prise en charge d'amorçage TOE et iSCSI, assurée par un contrôleur intégré...
  • Página 40 Physique (suite) PowerEdge M710HD Hauteur 18,9 cm (7,4 pouces) Largeur 5 cm (2 pouces) Profondeur 48,6 cm (19,2 pouces) Poids (configuration 7,4 kg (16,3 livres) maximale) PowerEdge M605, M600 Hauteur 18,9 cm (7,4 pouces) Largeur 5 cm (2 pouces) Profondeur 48,6 cm (19,2 pouces) Poids (configuration 5,2–6,4 kg (11,5–14 livres)
  • Página 41 Bloc d'alimentation Bloc d'alimentation en CA/CC (selon la tension en vigueur) Puissance 2360 W et 2700 W Connecteur IEC C20 Dissipation thermique 1205 BTU/h. maximum Appel de courant maximal Dans des conditions de ligne typiques et dans toute la gamme ambiante de fonctionnement du système, le courant d'appel peut atteindre 55 A par bloc d'alimentation pendant un maximum de 10 ms.
  • Página 42 Pour plus d'informations sur les modules d'E/S et les modules d'intercommunication pris en charge sur votre châssis, consultez le guide Dell PowerEdge M1000e Systems Configuration Guide (Guide de configuration des systèmes Dell PowerEdge M1000e), à l'adresse suivante : support.dell.com/manuals. Environnement...
  • Página 43 Environnement (suite) Tolérance maximale aux vibrations En fonctionnement 0,26 Grms avec un balayage de 10 à 350 Hz pendant 15 min Stockage 1,54 Grms avec un balayage de 10 à 250 Hz pendant 15 minutes Choc maximal En fonctionnement Une impulsion de choc de 41 G pendant un maximum de 2 ms sur l'axe z positif (une impulsion de chaque côté...
  • Página 44 Guide de mise en route...

  • Página 45: Primeiros Passos Com O Sistema

    Sistemas Dell™ PowerEdge™ M1000e, M910, M905, M805, M710HD, M710, M610x, M610 M605 e M600 Primeiros passos com o sistema Modelo BMX01, série HHB, série FHB...
  • Página 46 Marcas comerciais usadas neste texto: Dell, o logotipo da DELL e PowerEdge são marcas comerciais da Dell Inc.; Citrix é uma marca comercial da Citrix Systems, Inc. e/ou uma ou mais de suas subsidiárias e podem ser registradas no Órgão de Patentes e Marcas Comerciais dos Estados Unidos e em outros países.

  • Página 47: Instalação E Configuração

    Instalação e configuração ADVERTÊNCIA: antes de executar este procedimento, siga as instruções de segurança fornecidas com o sistema. Esta seção descreve as etapas necessárias para a configuração do sistema pela primeira vez. Remover o sistema da embalagem Remova o sistema da embalagem e identifique cada item. Como instalar os trilhos e o sistema no rack Monte os trilhos e instale o sistema no rack seguindo as instruções de segurança e as instruções de instalação do rack fornecidas com o sistema.
  • Página 48 Como instalar as lâminas Deslize os módulos da caixa da esquerda para a direita, começando da parte superior. Quando a lâmina estiver instalada com segurança, a alça retorna para a posição fechada. Como conectar os módulos CMC e KVM Conecte os cabos serial e de rede do sistema de gerenciamento ao módulo CMC.
  • Página 49 Como conectar o sistema à energia Conecte os cabos de alimentação do sistema às fontes de alimentação. AVISO: para evitar que os cabos de alimentação se desconectem acidentalmente, use o clipe plástico de cada fonte de alimentação para prender o cabo à fonte e a tira de velcro para prender o cabo à barra de alívio de tensão. Conecte a outra extremidade do cabo de alimentação a unidade de distribuição de energia (PDU).

  • Página 50: Como Ligar As Lâminas

    Como ligar o sistema Pressione o botão liga/desliga da caixa. A luz indicadora de energia deverá se acender. NOTA: assim que você tiver conectado o sistema às fontes de alimentação, poderá haver uma demora mínima até que você possa ligar o sistema. Como ligar as lâminas Pressione o botão liga/desliga de cada lâmina ou ligue as lâminas através do software de gerenciamento de sistemas.

  • Página 51: Concluir A Instalação Do Sistema Operacional

    Concluir a instalação do sistema operacional Caso tenha adquirido um sistema operacional pré-instalado, consulte a respectiva documentação fornecida com o sistema. Para instalar um sistema operacional pela primeira vez, consulte a documentação de instalação e configuração do sistema operacional. Certifique-se de que o sistema operacional esteja instalado antes de instalar qualquer hardware ou software que não tenha sido adquirido com o sistema.
  • Página 52 Sistema operacional M710HD M910 M905 M805 M710 M610 M610x M605 Microsoft Windows Server 2008 R2, edições Standard, Enterprise e Datacenter (x64) Microsoft Windows Server 2003, edições Standard e Enterprise Microsoft Windows Server 2003, edição Web Microsoft Windows Server 2003, edições Standard Enterprise e Web com SP1 e posterior Microsoft Windows Server 2003...
  • Página 53 VMware ESX versão 4.0 Atualização 1 VMware ESXi Versão 4.0 Atualização 1 — compatível NOTA: para obter as informações mais recentes sobre os sistemas operacionais compatíveis com todos os sistemas PowerEdge, consulte o site dell.com/ossupport. Primeiros passos com o sistema...

  • Página 54: Outras Informações Úteis

    O Manual do proprietário de hardware fornece informações sobre os recursos do sistema e descreve como solucionar problemas do sistema e instalar ou trocar componentes. • A documentação do aplicativo de gerenciamento de sistemas Dell fornece informações sobre como instalar e usar o software de gerenciamento de sistemas. NOTA: verifique sempre se há...

  • Página 55: Especificações Técnicas

    Especificações técnicas Especificações da lâmina Processador Tipo de processador ® ® PowerEdge M910 Dois ou quatro processadores Intel Xeon série 7000 (processadores de até oito núcleos) PowerEdge M905 Quatro processadores de dois ou quatro núcleos ® ® Opteron Série 8000 PowerEdge M805 Dois processadores de dois ou quatro núcleos AMD Opteron Série 2000...
  • Página 56 Memória (continuação) PowerEdge M710, DIMMs (UDIMMs) sem buffer ou DIMMs M610, M610x (RDIMMs) registrados com single-ranked (face simples) ou dual-ranked (face dupla) DDR3 de 800, 1066 ou 1333 MHz DIMMs (UDIMMs) sem buffer ou DIMMs (RDIMMs) registrados com quad-ranked (face quádrupla) DDR3 de 800 ou 1066 MHz PowerEdge M600 Módulos de memória FBD ajustados para operação em 677 MHz...
  • Página 57 Memória (continuação) Mínimo de RAM PowerEdge M910 4 GB PowerEdge M905 8 GB (oito módulos de memória de 1 GB) PowerEdge M805 4 GB (quatro módulos de memória de 1 GB) PowerEdge M710D 4 GB PowerEdge M710, Um módulo de memória de 1 GB (sistemas com um M610x, M610 processador) ou dois módulos de memória de 1 GB (sistemas com dois processadores)
  • Página 58 Unidades Unidades de disco rígido PowerEdge M910 Até duas unidades de disco rígido SAS de 2,5 pol, suporte via cartão de armazenamento RAID de desempenho ou RAID de valor. Até duas unidades de disco rígido de SSD de 2,5 pol, suporte via cartão de armazenamento RAID de desempenho ou RAID de valor.
  • Página 59 Unidades (continuação) PowerEdge M605 Suporte para até duas unidades de disco rígido SATA via cartão de armazenamento RAID de desempenho ou RAID de valor. Suporte para até duas unidades de disco rígido de SSD via cartão de armazenamento não-RAID. Suporte para até duas unidades de disco rígido SAS via cartão de armazenamento RAID de desempenho ou RAID de valor.
  • Página 60 Conectores (continuação) Internos Módulo SD Um slot de cartão de memória flash opcional (Secure Digital) interno com o módulo SD interno. (PowerEdge M910, M805, M905, M710HD, M710, M610x, M610) Módulo vFlash SD Um slot de placa de memória VFlash opcional para (Secure Digital) interno uso com o suporte iDRAC para empresas.
  • Página 61 Placas para mezanino (continuação) PowerEdge M710 Até quatro slots de placa PCIe Gen 2 (três trilhas de x8 e uma trilha de x4 de largura), com suporte a placas Gb Ethernet de dois portas, 10 Gb Ethernet, FC8 ou FC4 Fibre Channel ou 4x DDR Infiniband para mezanino.
  • Página 62 Características físicas PowerEdge M910 Altura 38,5 cm (15,2 pol.) Largura 5 cm (2 pol.) Profundidade 48,6 cm (19,2 pol.) Peso (com a configuração 13,1 kg (29 lb) máxima) PowerEdge M905, M805, M710, M610x Altura 38,5 cm (15,2 pol.) Largura 5 cm (2 pol.) Profundidade 48,6 cm (19,2 pol.) Peso (com a configuração...
  • Página 63 Especificações da caixa do sistema Características físicas Altura 44,0 cm (17,3 pol.) Largura 44,7 cm (17,6 pol.) Profundidade 75,5 cm (29,7 pol.) Peso (com a configuração 178,3 kg (392,2 lb) máxima) Peso (vazio) 44,6 kg (98,1 lb) Módulo da fonte de alimentação Fonte de alimentação CA/CC (por fonte de alimentação) Potência 2.360 W e 2.700 W...
  • Página 64 Módulo controlador de gerenciamento do chassi Conectores acessíveis externamente Gerenciamento remoto Duas portas RJ-45 10/100/1000 Mb (para controlador de acesso remoto Ethernet integrado). A porta Gb conecta-se com a rede de gerenciamento externa. A porta STK permite que os CMCs em caixas adjacentes sejam conectados em margarida.
  • Página 65 Especificações do módulo de E/S Para obter informações sobre os módulos de E/S e de passagem compatíveis com o compartimento, consulte o guia Dell PowerEdge M1000e Systems Configuration Guide no endereço support.dell.com/manuals (em inglês). Ambientais NOTA: para obter informações adicionais sobre os valores ambientais para configurações de sistema específicas, visite o site dell.com/environmental_datasheets.
  • Página 66 Primeiros passos com o sistema...

  • Página 67: Procedimientos Iniciales

    Dell™ PowerEdge™ M1000e, M910, M905, M805, M710HD, M710, M610x, M610, M605 y M600 Procedimientos iniciales con el sistema Modelo BMX01, serie HHB, serie FHB...
  • Página 68 Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL y PowerEdge son marcas comerciales de Dell Inc.; Citrix es una marca comercial de Citrix Systems, Inc. o de una o varias de sus filiales, y puede estar registrada en la Oficina de Patentes y Marcas de los Estados Unidos y en otros países;...

  • Página 69: Instalación Y Configuración

    Instalación y configuración AVISO: Antes de realizar el procedimiento siguiente, revise las instrucciones de seguridad incluidas con el sistema. En esta sección se describen los pasos necesarios para configurar el sistema por primera vez. Desembalaje del sistema Desembale el sistema e identifique cada elemento. Instalación de los rieles y del sistema en un rack Monte los rieles e instale el sistema en el rack siguiendo las instrucciones de seguridad y de instalación del rack incluidas con el alojamiento.
  • Página 70 Instalación de los módulos de alta densidad Empezando por la parte superior, inserte los módulos en el alojamiento de izquierda a derecha. Una vez que el módulo de alta densidad esté bien instalado, el asa volverá a la posición de cierre. Conexión de los módulos CMC y KVM Conecte el cable serie y los cables de red del sistema de administración al módulo CMC.

  • Página 71: Conexión Del Sistema A La Alimentación

    Conexión del sistema a la alimentación Conecte los cables de alimentación del sistema a las fuentes de alimentación. PRECAUCIÓN: Para evitar que los cables de alimentación se desconecten accidentalmente, utilice el gancho de plástico de cada fuente de alimentación para fijar el cable a la fuente de alimentación, y utilice la tira de velcro para fijar el cable a la barra liberadora de tensión.

  • Página 72: Encendido Del Sistema

    Encendido del sistema Presione el botón de encendido del alojamiento. El indicador de alimentación debería encenderse. NOTA: Después de conectar el sistema a las fuentes de alimentación, puede producirse una pequeña demora antes de poder encender el sistema. Encendido de los módulos de alta densidad Presione el botón de encendido de cada módulo de alta densidad o encienda los módulos mediante el software de administración de sistemas.

  • Página 73: Instalación Del Sistema Operativo

    Instalación del sistema operativo Si ha adquirido un sistema operativo preinstalado, consulte la documentación del sistema operativo que se suministra con el sistema. Para instalar un sistema operativo por primera vez, consulte la documentación de instalación y configuración del sistema operativo. Asegúrese de que el sistema operativo esté...
  • Página 74 Sistema operativo M710HD M910 M905 M805 M710 M610 M610x M605 Microsoft Windows Web Server 2008 (x64) Edition con SP2 Microsoft Windows Server 2008 R2 Standard, Enterprise, y Datacenter (x64) Edition Microsoft Windows Server 2003 Standard y Enterprise Edition Microsoft Windows Server 2003 Web Edition Microsoft Windows Server 2003...
  • Página 75 VMware ESX versión 3.5 VMware ESX versión 4.0 actualización 1 VMware ESXi versión 4.0 actualización 1 : admitido NOTA: Para obtener la información más reciente sobre los sistemas operativos admitidos para todos los sistemas PowerEdge, visite dell.com/ossupport. Procedimientos iniciales con el sistema...

  • Página 76: Otra Información Útil

    Si no comprende alguno de los procedimientos descritos en esta guía o si el sistema no funciona del modo esperado, consulte el Manual del propietario del hardware. Dell™ cuenta con una amplia oferta de formación y certificación de hardware. Para obtener más información, vaya a www.dell.com/training.

  • Página 77: Información De La Nom (Sólo Para México)

    Información de la NOM (sólo para México) La información que se proporciona a continuación aparece en el dispositivo descrito en este documento, en cumplimiento de los requisitos de la Norma Oficial Mexicana (NOM): Importador: Número de modelo: BMX01 Voltaje de alimentación: 200–240 V CA Frecuencia: 50/60 Hz...

  • Página 78: Especificaciones Técnicas

    Especificaciones técnicas Especificaciones del módulo de alta densidad Procesador Tipo de procesador ® ® PowerEdge M910 Dos o cuatro procesadores Intel Xeon serie 7000 (procesadores de hasta ocho núcleos) ® ® PowerEdge M905 Cuatro procesadores AMD Opteron serie 8000 de dos o cuatro núcleos PowerEdge M805 Dos procesadores AMD Opteron serie 2000 de dos o cuatro núcleos...
  • Página 79 Memoria (continuación) Zócalos de módulo de memoria PowerEdge M910 32 zócalos de 240 patas PowerEdge M905 24 zócalos de 240 patas PowerEdge M805 16 zócalos de 240 patas PowerEdge M710HD 18 zócalos de 240 patas PowerEdge M710 18 zócalos de 240 patas PowerEdge M610x, M610 12 zócalos de 240 patas PowerEdge M605 y M600...
  • Página 80 Memoria (continuación) RAM máxima PowerEdge M910 512 GB PowerEdge M905 192 GB PowerEdge M805 128 GB PowerEdge M710HD 144 GB (DIMM duales) o 192 GB (DIMM cuádruples) PowerEdge M710 192 GB (12 RDIMM de 16 GB) 36 GB (18 UDIMM de 2 GB) PowerEdge M610, M610x 192 GB (12 RDIMM de 16 GB) 24 GB (12 UDIMM de 2 GB)
  • Página 81 Unidades (continuación) PowerEdge M710 Hasta cuatro unidades de disco duro SAS de 2,5 pulgadas. Compatibilidad mediante tarjeta de almacenamiento RAID básica o RAID de alto rendimiento. PowerEdge M600, Compatibilidad con una unidad de disco duro SATA M610x, M610 de 2,5 pulgadas mediante tarjeta de almacenamiento sin RAID, RAID básica o RAID de alto rendimiento.
  • Página 82 Conectores Externos PowerEdge M910, Tres de 4 patas compatibles con USB 2.0 M805, M905, M710 PowerEdge M710HD, Dos de 4 patas compatibles con USB 2.0 M610x, M610, M605, M600 Internos Módulo Secure Digital Una ranura para tarjeta de memoria flash opcional (SD) interno (PowerEdge con el módulo SD interno M910, M805, M905,...
  • Página 83 Tarjetas intermedias (continuación) PowerEdge M710HD Hasta dos ranuras para tarjeta intermedia PCIe Gen 2 x8, que admiten tarjetas intermedias Ethernet Gb, 10Gb Ethernet, Fibre Channel FC8 o FC4, o Infiniband DDR 4x de dos y cuatro puertos. PowerEdge M710 Hasta cuatro ranuras para tarjeta intermedia PCIe Gen 2 (tres x8 y una x4), que admiten tarjetas intermedias Ethernet Gb, 10Gb Ethernet, Fibre Channel FC8 o FC4, o Infiniband DDR 4x...
  • Página 84 Características físicas PowerEdge M910 Altura 38,5 cm Anchura 5 cm Profundidad 48,6 cm Peso (configuración 13,1 kg máxima) PowerEdge M905, M805, M710, M610x Altura 38,5 cm Anchura 5 cm Profundidad 48,6 cm Peso (configuración 11,1 kg máxima) PowerEdge M710HD Altura 18,9 cm Anchura 5 cm...

  • Página 85: Especificaciones Del Alojamiento Del Sistema

    Especificaciones del alojamiento del sistema Características físicas Altura 44,0 cm Anchura 44,7 cm Profundidad 75,5 cm Peso (configuración máxima) 178,3 kg Peso (vacío) 44,6 kg Módulo de fuente de alimentación Fuente de alimentación de CA/CC (por fuente de alimentación) Potencia 2 360 W y 2 700 W Conector IEC C20...
  • Página 86 Módulo de controladora de administración del chasis Conectores de acceso externo Administración remota Dos RJ-45 10/100/1000 Mb dedicados (para una controladora de acceso remoto Ethernet integrada). El puerto Gb se conecta a la red de administración externa. El puerto STK permite la conexión secuencial de CMC de alojamientos adyacentes.

  • Página 87: Especificaciones Del Módulo De E/S

    Especificaciones del módulo de E/S Para obtener información sobre los módulos de E/S y los módulos de paso a través que se admiten en su alojamiento, consulte el documento Sistemas Dell PowerEdge M1000e — Guía de configuración en support.dell.com/manuals. Especificaciones ambientales NOTA: Para obtener información adicional sobre medidas ambientales relativas a...
  • Página 88 Procedimientos iniciales con el sistema...
