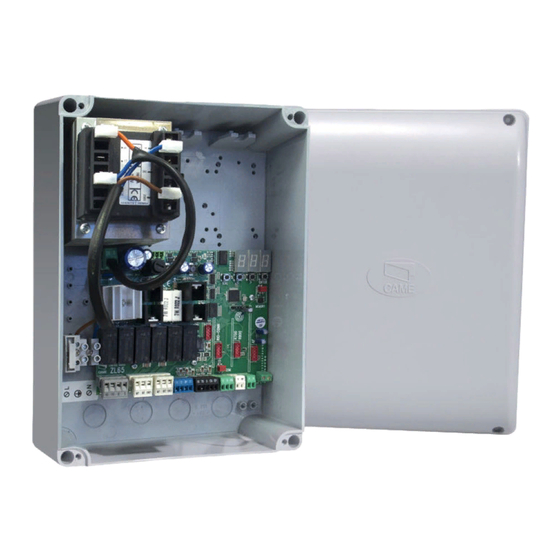

- Página 1 CUADRO DE MANDO FA01261-ES PARA MOTORREDUCTORES DE 24 V ZL60 MANUAL DE INSTALACIÓN ES Español...
-
Página 2: Importantes Instrucciones De Seguridad Para La Instalación
• Este producto debe destinarse exclusivamente al uso para el cual ha sido expresamente diseñado. Cualquier uso diferente se debe considerar peligroso. CAME S.p.A. no es responsable de eventuales daños debido a usos impropios, erróneos o irracionales. - Página 3 también el desbloqueo manual del motorreductor, funcionen correctamente • Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o por el servicio de asistencia técnica autorizado o, de todas maneras, por personal debidamente cualifi cado para evitar cualquier riesgo.
-
Página 4: Explicación
Uso previsto Uso residencial y en condominios. Se prohíben una instalación o un uso diferente del indicado en este manual. Datos técnicos Tipo ZL60 Grado de protección (IP) Alimentación (V - 50/60 Hz) 230 CA Alimentación para el motor (V) - Página 5 Descripción de las partes 1. Fusible línea 10. Conector para tarjeta AF 2. Bornero de alimentación de red 11. Bornero para antena 3. Cajas de bornes transformador 12. Bornero para dispositivos de seguridad 4. Transformador 13. Conector de la tarjeta R800 5.
-
Página 6: Indicaciones Generales Para La Instalación
INDICACIONES GENERALES PARA LA INSTALACIÓN La instalación debe ser efectuada por personal cualificado y experto y ajustándose plenamente a las normativas vigentes. ¡Atención! Antes de actuar en el cuadro de mando, cortar la tensión de línea y, si presentes, desconectar las baterías. -
Página 7: Instalación
INSTALACIÓN Fijación del cuadro de mando Fijar la base del cuadro en una zona protegida; se aconseja usar tornillos con un diámetro máx. de 6 mm, cabeza bombeada y corte en cruz. Taladrar los agujeros preformados. Los agujeros preformados tienen diámetros diferentes: 23, 29 y 37 mm. Prestar atención en no dañar la tarjeta electrónica situada dentro del cuadro. -
Página 8: Dispositivo De Señalización
Conexión motorreductor con Encoder Dentro del cuadro de mando poner una ferrita (no suministrada, del tipo FAIR- RITE material 31 mod. 2631102002) en los cables de los motorreductores. M1 N1 ENC1 M2 N2 ENC2 M2 cierra por segundo M1 abre por segundo Dispositivo de señalización 10 11 E Salida conexión luz intermitente o luz de ciclo. -
Página 9: Dispositivos De Seguridad
Dispositivos de seguridad 1 2 3P 7 10 TS 2 C1 CX Conexión de las fotocélulas (contacto NC), véase la programación de las funciones. Conexión de las fotocélulas para la reapertura durante el cierre (contacto NC), véase la programación de las funciones. Conexión de seguridad de las fotocélulas (prueba de servicios). -
Página 10: Menú De Funciones
Menú de funciones Empezar la programación por las funciones: Tipo de motor, Número de motores, STOP TOTAL y Autoaprendizaje. Descripción de las funciones Tipo de motor Por defecto, el cuadro gestiona los motorreductores de la serie OPP001 y FTL20DGC. Para gestionar los motorreductores de la serie OPS001, BXL04AGS. - Página 11 Apertura parcial o peatones desde pulsador (contacto 2-3P) Por defecto, la función está configurada para la apertura para peatones. Para habilitar en apertura parcial: seleccionar los DIP como se muestra y pulsar PROG en la tarjeta. El LED queda encendido y el zumbador suena 1 vez. Para regresar a la configuración por defecto, pulsar de nuevo PROG.
- Página 12 Memorización del valor de los trimmer Mediante los trimmer configurar el tiempo de cierre automático (A.C.T.), el punto de acercamiento de apertura y de cierre, el tiempo de retraso del segundo motor en cierre, la velocidad de marcha, la velocidad de ralentización (SP.RAL.) y la sensibilidad (SENS.).
- Página 13 Autoaprendizaje de la carrera Con el Encoder habilitado (configuración por defecto) Seleccionar los DIP y pulsar PROG en la tarjeta como se indica en la programación de las funciones. La automatización efectuará una serie de maniobras para determinar los puntos de inicio de las ralentizaciones y de los finales de carrera: = 25% del área de movimiento con velocidad ralentizada en apertura.
-
Página 14: Trimmer Descripción De Las Funciones
Regulaciones de las funciones A.C.T. APP./O.T. 2M DELAY SPEED SLOW SENS. Trimmer Descripción de las funciones Tiempo de cierre automático Ajusta el tiempo de espera de la puerta en la posición de apertura. Transcurrido este tiempo, se efectúa A.C.T. automáticamente una maniobra de cierre. El tiempo de espera se puede ajustar entre 1 y 180 segundos. -
Página 15: Operaciones Finales
OPERACIONES FINALES Fijación de la tapa Efectuadas las conexiones eléctricas y la puesta en servicio, poner la tapa y fijarla con los tornillos suministrados. SOLUCIÓN DE PROBLEMAS INDICACIONES CAUSAS POSIBLES SOLUCIONES El LED PROG parpadea y • La tarjeta electrónica no funciona • Dirigirse al servicio técnico el zumbador suena cada El LED PROG parpadea •... - Página 16 Los contenidos del manual son susceptibles de modificación en cualquier momento y sin obligación de previo aviso. CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel. (+39) 0422 4940 - fax. (+39) 0422 4941...
