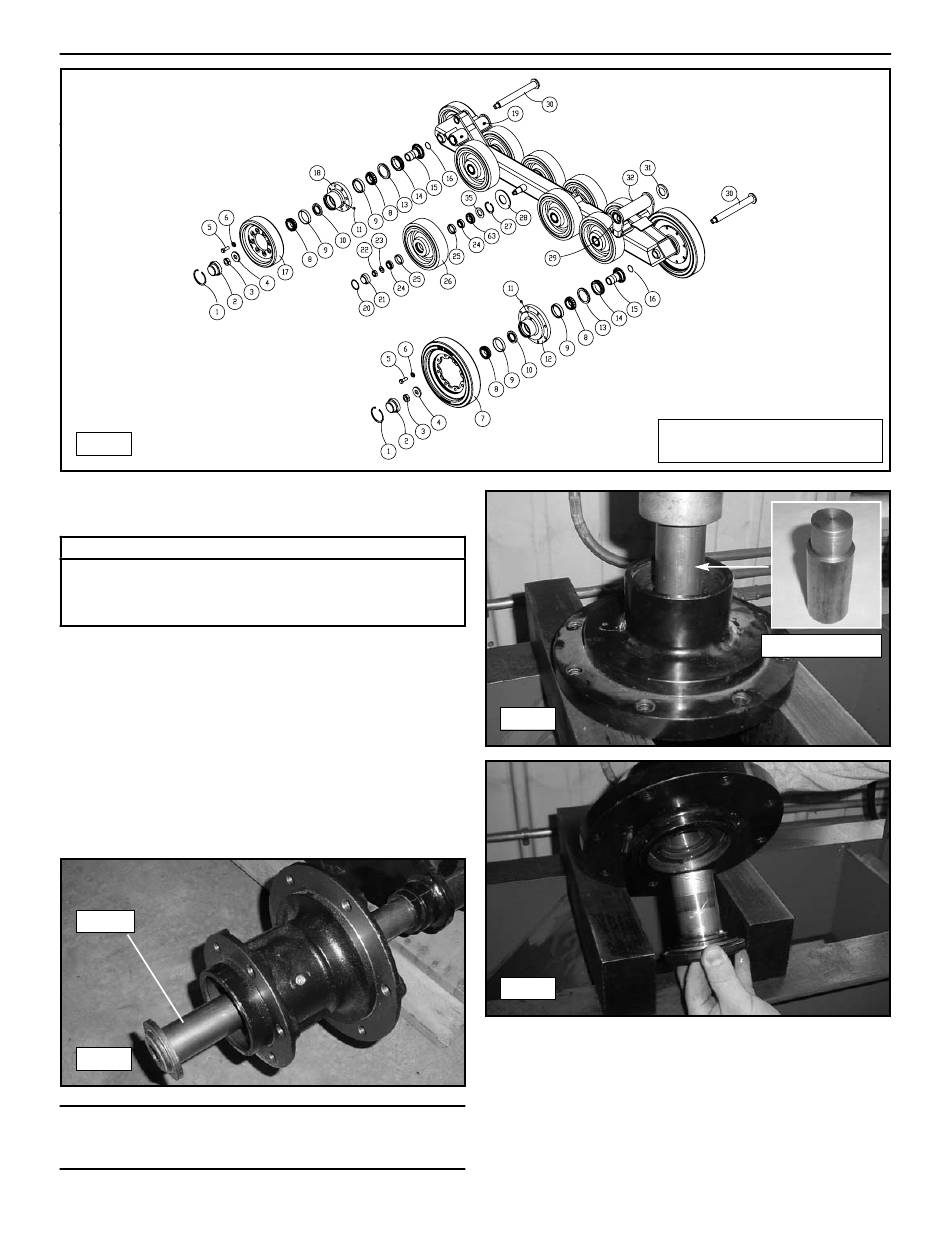

11-23
Cubo de piñón loco
Procedimiento de mantenimiento de la PT-60
Herramientas necesarias
Llave de vaso y vasos (incluida una llave Allen)
Prensa y juego de herramientas (0403-552)
Alicates para anillos elásticos
1. Retire los conjuntos de cubo de los chasis portadores según
sea necesario; primero, debe proceder al desmontaje de la
oruga (página 11-4) y después debe realizar los pasos
siguientes.
2. Retire el anillo elástico (elemento 1) que sujeta la tapa
(elemento 2) del conjunto de cubo (figura 11-23).
3. Retire la tuerca (elemento 3) y la arandela (elemento 4) y
retire el conjunto de cubo del árbol del eje (figura 11-23).
Vea la nota más abajo.
Eje
11-24
Nota: Si va a retirar alguno de los conjuntos de cubo interiores,
debe deslizar el eje (elemento 30) para extraerlo de la pieza
soldada de riel principal (figura 11-24).
11. Desmontaje y montaje del chasis portador
11-25
11-26
4. Con una prensa y la herramienta n.º 0403-550, presione el
casquillo para extraerlo del conjunto de cubo (figuras 11-25
y 11-26).
11-7
Cargadora con orugas de caucho
Juego de herramientas para cubos
PT-60: 0403-552
N.º de pieza: 0403-550
