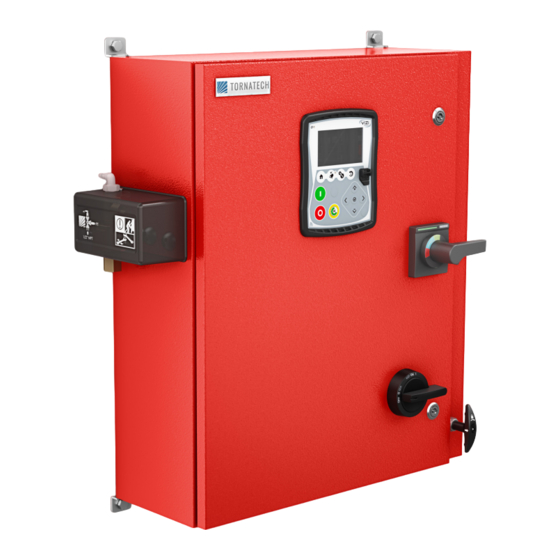

- Página 1 MANUAL DE INSTALACIÓN Y MANTENIMIENTO PARA CONTROLADORES DE BOMBA ELÉCTRICA CONTRA INCENDIO MODELO GFX...
- Página 2 Tabla de contenidos 1. Introducción 2. Instalación 3. Características Principales 4. Inicio 5. Alarmas 6. Configuración 7. Historial 8. Documentos técnicos GFX-Manual-ES v1.3.0.0...
-
Página 3: Tabla De Contenido
Tabla de contenidos Introducción ..................................5 Tipos de controladores de bomba eléctrica contra incendio ..................5 Métodos de arranque y paro ............................6 Instalación ..................................8 Localización ................................8 Montaje..................................8 Almacenamiento ................................ 8 Cableado y conexiones .............................. 8 Conexiones de agua ..............................8 Cableado eléctrico .............................. - Página 4 Configuración de bloqueo e Interbloqueo ........................ 35 Historial ..................................37 Historia (botones de membrana) ..........................37 Detalles de la página Historial ..........................38 Página de eventos ..............................38 Descargas al dispositivo USB ..........................38 Las estadísticas ............................... 40 Estadísticas de por vida ............................40 Curvas de energía ..............................
-
Página 5: Introducción
Introducción Los controladores para bombas eléctricas contra incendio están diseñados para arrancar un motor eléctrico para bomba contra incendios. El arranque puede ser manual mediante botón pulsador o automático cuando se detecta una caída de presión en el sistema de rociadores. El controlador para bombas contra incendioes suplido con transductor de presión. -
Página 6: Métodos De Arranque Y Paro
La fuente de alimentación no percibe ningún circuito abierto durante la transición de estrella a triangulo (Y a Delta). Durante la transición de Wye a Delta, un banco de resistencias se conecta en el circuito de arranque y permite mantener las bobinas del motor energizadas. Entonces se activa un retardo de 80 segundos e impide que el motor se detenga. - Página 7 PARO AUTOMÁTICO El paro automático es posible después de un arranque automático solamente y esta función debe estar activada. Cuando esta función esta activada, el motor se para automáticamente 10 minutos después de la restauración de la presión (por encima de la presión deparo) siempre y cuando no haya más causas de arranque. PARO DE EMERGENCIA El paro de emergencia es siempre posible en cualquiera de las condiciones de partida y se realiza mediante el uso de los principales medios de desconexión ubicada en la puerta.
-
Página 8: Instalación
Instalación El controlador de la bomba eléctrica contra incendios GFX está diseñado para ser instalado de acuerdo con la Norma de la Asociación Nacional de Protección Contra Incendios para la Instalación de Bombas Centrífugas de Incendio, NFPA n ° 20-2013 (Bombas Centrífugas de Incendio) y En el código eléctrico nacional NFPA 70 de los EEUU... -
Página 9: Cableado Eléctrico
Cableado eléctrico El cableado eléctrico entre la fuente de alimentación y el controlador de bombas contra incendio deberá seguir las normas mas recientes de la NFPA 20, NFPA 70, Código eléctrico Nacional Articulo 695, el apartado C22.1 del Código Eléctrico de Canadá, Sección 32-200 y con otros códigos locales. El cableado eléctrico deberá tener la capacidad de transportar al menos un 125% de la corriente nominal FLA del motor de la bomba contra incendio. -
Página 10: Descripciones De La Regleta De Terminales
Descripciones de la regleta de terminales Terminales de salida de alarma (relé SPDT, 11: Común, 12: Normalmente Cerrado, 14: Normalmente Abierto): A: Motor en marcha B: Alimentación disponible (relé a prueba de fallos) C: Inversión de fases D: Alarma en cuarto de bombas E: Problemas del motor F: Reservado a la fábrica Terminales de entrada de señales de campo (solo... -
Página 11: Guía De Inicio Rápido
Guía de inicio rápido La etiqueta de especificaciones técnicas es la más importante de todas. Léala detenidamente para asegurar la compatibilidad entre el controlador y la instalación. Verifique que el controlador esté instalado de forma segura en la pared o en el soporte de montaje. Asegúrese de hacer agujeros de entrada para los cables del motor y las conexiones de alimentación. - Página 12 Compruebe y/o haga las conexiones de agua correspondientes para la entrada de agua y el desagüe. Estas conexiones deben ser realizadas de una manera segura y bien apretadas. Consulte las indicaciones impresas en la tapa de plástico. Conecte la enrgia de alimentación y el motor a sus respectivos terminales. Asegúrelos con el torque correspondiente como se indica en la etiqueta de torque y compruebe todas las conexiones.
- Página 13 La página "Primera configuración" reemplaza la página de inicio hasta que se haya realizado "la primera configuración". Vaya a la página de configuración y pulse el bloqueo para introducir su código de autorización. Seleccione las unidades de presión del controlador, corte y corte. Compruebe que todos los demás parámetros de la página de configuración son correctos.
- Página 14 Cuando esté satisfecho con los ajustes del controlador, presione el botón "home" en la membrana, luego reconozca los cambios presionando el botón "done". Si el botón "hecho" no está disponible, asegúrese de que se ha introducido un código de autorización suficiente y de que al menos los tres voltajes son válidos. Continúe con el paso de descarga para guardar el informe.
- Página 15 Cuando haya terminado la configuración, haga clic en el botón “Home” (inicio). Se mostrará la página “Configuración inicial”. La configuración inicial ya está terminada. El controlador está totalmente instalado y configurado.
-
Página 16: Características Principales
Características Principales El ViZiTouch A: Potencia Disponible LED: Indica que la alimentación está disponible B: Pantalla táctil: 4,3 pulgadas táctil a color pantalla LCD C: LED de alarma: Indica si hay una alarma activa D: frontal Conector USB: Conector de dispositivos USB se utiliza para descargar archivos, actualización de software, informes de servicio E: Botón de Inicio: Se utiliza para navegar a la página de inicio F: Botón de alarma: Se utiliza para navegar a la página de alarma. -
Página 17: Configuración Inicial
Advertencia Después de 2 años de servicio, la batería de Vizitouch puede volverse menos eficiente y podría perder el tiempo después de un apagado. Configuración inicial Antes de usar el controlador debe realizarse la configuración inicial. Para acceder a la página principal y activar el modo automático del controlador es necesario realizar la configuración inicial. -
Página 18: Inicio
Inicio Inicio (botones de la membrana) Inicio La página de inicio muestra todos los estados del controlador y todos sus valores importantes. Esto incluye voltajes, corrientes, presión, estado y situación de motor y todas las secuencias de tiempo y de arranque. Si se activa una alarma, el fondo se mostrará... - Página 19 activo en el controlador y, al menos, hay un aviso activo o que se haya producido, este indicador de aviso estará presente. Indicador de alarma: Símbolo de exclamación en un icono triangular rojo. En cuanto haya una alarma activa o que se haya producido, el indicador de alarma parpadeará...
-
Página 20: Salvapantallas
recuadro verde en la esquina inferior izquierda el valor programado de la “presión de parada”. Estos valores también se representan mediante una línea roja y otra verde en el indicador para poder comparar la presión actual con los valores de arranque/parada. En la parte inferior, un indicador digital muestra la presión de descarga actual, la cual también es representada mediante la aguja del manómetro. -
Página 21: Alarmas
Alarmas Alarmas (botones de membrana) Alarmas Muestra la lista de alarmas actualmente activas y ocurridas. Una alarma se llama activa cuando su condición de activación sigue siendo válida. Se llama una alarma cuando su condición de activación ha estado activa, pero ya no es verdadera. - Página 22 - Corriente del rotor de bloqueo: Se activa cuando una condición de rotor bloqueado se ha detectado en la potencia normal. Tenga en cuenta que no se permitirá que el motor arranque con la potencia normal siempre y cuando esta alarma no haya sido restablecida desde la página de alarmas.
- Página 23 - Alarma de la sala de bombas: Se activa cuando existe una condición de alarma relacionada con la sala de bombas (sobretensión, subtensión, fase no balanceada). - Flow Meter On: Se activa cuando se activa la entrada opcional del medidor de flujo. - Error de comunicación eléctrica IO: Se activa si no se puede establecer comunicación con la tarjeta IO eléctrica durante 15 segundos.
-
Página 24: Configuración
Configuración Configuración (botones de membrana) Config Configure todos los parámetros básicos de configuración. La página de configuración principal proporciona un medio rápido de cambiar los ajustes más comunes. El icono de candado indica el nivel de autorización actual. Un candado bloqueado indica que sólo se pueden cambiar los ajustes básicos. -
Página 25: Teclado Numérico
Dentro de la caja inferior, se puede activar el apagado automático y se muestra la duración del "Temporizador de tiempo de funcionamiento". Para editar el "Temporizador de tiempo de ejecución", consulte la página "Temporizadores" en las páginas de configuración avanzada. Teclado numérico El teclado numérico se activa cada vez que el usuario hace clic sobre un recuadro blanco representando un número que puede ser fijado. -
Página 26: Página De Inicio De Sesión Del Usuario/Página Del Teclado
Para configurar la fecha y la hora y seleccionar el mes y al año actuales, pulse los botones de flechas situados a ambos lados de “Mes-Año” y seleccione también el día del mes. Para fijar la hora, pulse los dos recuadros cuadrados debajo del reloj;... -
Página 27: Página De Configuración Avanzada
Otro teclado: Un teclado se activa cada vez que el usuario hace clic en una caja gris rectangular con texto blanco que representa la introducción de texto. El botón "X"naranja permite al usuario cancelar la edición del valor. La flecha hacia atrás borra el último caracter introducido y el botón "X"... -
Página 28: Detalles De La Página De Configuración Avanzada
Detalles de la página de configuración avanzada Página de temporizadores Config > Avanzado > Temporizadores Aquí pueden configurarse los temporizadores más habituales. Cualquier temporizador fijado en 0 eliminará el retardo del correspondiente temporizador en el proceso de decisión. Nivel de acceso 1: - Arranque y parada del motor: El valor fijado del temporizador de arranque secuencial (segundos) retrasará... -
Página 29: Calibración De La Corriente
Calibración de la corriente Config > Avanzado > Corriente Para calibrar un sensor de corriente, introduzca el valor de la corriente indicado en un amperímetro calibrado y a continuación pulse CALCULAR (COMPUTE). Para obtener mejores resultados, pulse el botón CERO cuando no circule corriente por el sensor antes de la calibración. - Página 30 Esta página permite configurar las entradas y salidas programables disponibles en la tarjeta de expansión de entradas y salidas. Dos botones situados más a la derecha se utilizan para navegar entre la sección de entrada y salida de la página. Entradas: La página de entrada tiene tres elementos: El campo "Indicación digital de texto", el "Icono de campana de la alarma"...
-
Página 31: Página De Actualización Del Programa
La mayoría de los ajustes encontrados en esta página sólo pueden ser cambiados por un empleado autorizado de Tornatech y están protegidos por una contraseña de nivel 8. Controlador automático - Controlador no automático: Un controlador automático responderá a las peticiones de arranque automático, como un transductor de presión, un interruptor de presión, una válvula de diluvio o un... -
Página 32: Página De Restablecimiento De Ajustes De Fábrica
"Reset to Factory Settings": Este botón redirige a la página "Reset to Factory Settings". Esta es una operación importante que se debe utilizar con cuidado y sólo si la fábrica fue contactada en primer lugar. Consulte la ayuda de "restablecer ajustes de fábrica" para obtener más detalles. Voltaje: Tensión nominal del controlador FLC: Grado de corriente a plena carga del motor. -
Página 33: Páginas De Los Sensores
Todos los demás botones cuadrados en esta página son de "Nivel 9" seguridad y sólo pueden ser utilizados por los representantes certificados Tornatech, a menos que se especifique lo contrario. La primera plaza en la esquina superior izquierda realiza la función "Seleccionar todo" para estos parámetros. - Página 34 indicará que hay un problema con uno de ellos. El distribuidor deberá revisar ambos transductores para averiguar cuál está defectuoso. Presión de succión: Para fijar la unidad de presión del sistema, vaya a la página “Configuración”. Todos los transductores de presión comparten la misma unidad. El sensor de succión comparte la misma entrada analógica (AI4) que el sensor del nivel del agua.
-
Página 35: Configuración De Bloqueo E Interbloqueo
- 4-20mA: Calibración teórica con sensor 4-20mA. Un a vez eligido “4-20mA rango” en la casilla “Tip selecc.”, introduzca un valor en la casilla debajo de “Rango” en la unidad de presión elegida (por ej. en PSI) relacionado a una señal de 4mA y otro an la casilla a la derecha de esta última relacionado a una señal de 20mA. El proceso explicado en el párrafo anterior también es válido en este caso. - Página 36 Estas páginas permiten configurar la entrada de bloqueo y los parámetros de salida de bloqueo. Para que estén activas, estas opciones deben asignarse a una entrada oa una salida de la placa de E / S. Bloqueo es una entrada que desactiva el motor de arranque. - Habilitar en caso de emergencia: Si está...
-
Página 37: Historial
Historial Historia (botones de membrana) Historia Seleccione una página concreta dentro de la sección Historial. En esta página encontrará toda la información relativa a estadísticas, eventos, presión, registro de alimentación y la posibilidad de descarga de información a la memoria USB. -Eventos: Este botón abre la página de “Eventos”... -
Página 38: Detalles De La Página Historial
Detalles de la página Historial Página de eventos Historia > Registro de Eventos Muestra los últimos 500 eventos en orden cronológico. La primera columna indica la fecha, la segunda la hora y la tercera el mensaje del evento. Para obtener un registro con datos anteriores a los últimos 500 eventos, vaya a la página “Descargas al dispositivo USB”... - Página 39 Para descargar información del ViZiTouch a una memoria USB debe iniciar sesión con una contraseña, al menos, de Nivel 1. El primer cuadrado junto al título es el botón "Seleccionar todo". Al pulsarlo, se seleccionarán todas las categorías menos "Archivar archivos copiados", que tiene otra finalidad. El botón "Descargar a USB" ejecutará la orden de descarga.
-
Página 40: Las Estadísticas
Las estadísticas Estadísticas de por vida Historia > Estadísticas de por Vida Todas estas estadísticas se calculan desde la fecha en la que se inició el controlador por primera vez. Las fechas tienen el formato AAAA.MM.DD y las horas HH:MM:SS. - Primer encendido: Fecha y hora en la que el controlador se encendió... -
Página 41: Modo Textual
sobre ella se mostrará una descripción precisa de las distintas curvas (presión de descarga, presión de succión cuando esté disponible, y presiones de arranque y parada) con sus respectivos colores. Entre el valor de presión “0” y el eje horizontal, se muestran una serie de zonas horizontales estrechas descritas en la sección “Indicadores”... -
Página 42: Documentos Técnicos
Documentos técnicos Patents Country Title Grant No Mechanical activator for contactor 2741881 Mechanical activator for contactor US8399788B2 Mechanical activator for electrical contactor 165512 Mechanical activator for electrical contactor 165514 Mechanical activator for electrical contactor D803794 Mechanical activator for electrical contactor Patent pending 002955393- Mechanical activator for electrical contactor... -
Página 43: Lista De Control Previa Al Test De Aceptación En Terreno
LISTA DE CONTROL PREVIA AL TEST DE ACEPTACIÓN EN TERRENO CONTROLADOR DE BOMBA ELÉCTRICA CONTRA INCENDIO TORNATECH MODELO GFX PARA BOMBA ELÉCTRICA CONTRA INCENDIO LISTA DE CONTROL PREVIA AL TEST DE ACEPTACIÓN EN TERRENO Nota: este documento es un indicador oficial para detectar si la instalación y la condición general del equipo son las adecuadas para una prueba deaceptación de campo. - Página 44 Controlador Tornatech S / N: _________________________________________ Dirección de la instalación: _________________________________________ _________________________________________ _________________________________________ Lista de verificación finalizada? _____________Si_________________ no Lista de verificación realizada por: __________________________________________ Empresa: __________________________________________ Fecha: __________________________________________ Atestiguado por: __________________________________________ Comentarios: ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________...
-
Página 45: Reporte De Pruebas De Aceptación De Campo
REPORTE DE PRUEBAS DE ACEPTACIÓN DE CAMPO CONTROLADOR DE BOMBA ELÉCTRICA CONTRA INCENDIO TORNATECH MODELO HFX INFORME DEL TEST DE ACEPTACIÓN EN TERRENO Complete de primero esta sección, si no se realizó durante la revisión previa a la aceptación de campo. - Página 46 ¿Inversión de fases conectada? _____Si _____No ¿Otros contactos suministrados y conectados? ______Si _____No Nº Serie del controlador Tornatech: _________________________________________ Dirección de la instalación: _________________________________________ _________________________________________ ¿Prueba de aceptación en terreno hecha? _____________Sí _____________ No Aceptación en terreno hecha por: __________________________________________...
