- Página 1 Arreglos de almacenamiento Dell EqualLogic PS4210 Guía de instalación y configuración...
- Página 2 ™ y el logotipo de Dell son marcas comerciales de Dell Inc. en los Estados Unidos y en otras jurisdicciones. El resto de marcas y nombres que se mencionan en este documento, puede ser marcas comerciales de las compañías respectivas.
-
Página 3: Tabla De Contenido
Documentación relacionada ..........................5 Dell Online Services ....................6 Asistencia técnica y servicio al cliente .....................6 Cómo ponerse en contacto con Dell ......................6 Información sobre la garantía ........................6 Información adicional 1 Información sobre el procedimiento de instalación de arreglos....7 2 Montaje del arreglo en bastidor.................9 ..........................9... - Página 4 Uso del Remote Setup Wizard (Asistente para configuración remota) para configurar el ............................30 software ................31 Configuración de la política RAID para miembros ................31 Uso de la CLI para establecer la política RAID ......31 Uso de la GUI del Administrador de grupo para establecer la política RAID 5 Asignación de almacenamiento...............33 ........................
-
Página 5: Prefacio
Además, los arreglos PS Series ofrecen actualizaciones completas del firmware y software de administración de arreglos. Los appliances Dell EqualLogic FS Series, en combinación con los arreglos PS Series, ofrecen una solución NAS escalable de alto rendimiento y alta disponibilidad. -
Página 6: Asistencia Técnica Y Servicio Al Cliente
Dell a dirigir su llamada con más eficacia. Cómo ponerse en contacto con Dell Dell ofrece asistencia telefónica y en línea y opciones de servicio. La disponibilidad varía según el país y el producto; a lgunos servicios pueden no estar disponibles en su área. -
Página 7: Información Sobre El Procedimiento De Instalación De Arreglos
Información sobre el procedimiento de instalación de arreglos Para configurar su arreglo y empezar a utilizar el arreglo iSCSI SAN, siga los siguientes pasos: Instale el arreglo en un bastidor. Consulte Montaje del arreglo en bastidor. Conecte el arreglo a la alimentación y a la red. Consulte Conexión y fijación de los cables de alimentación Conexión del arreglo a la... -
Página 9: Montaje Del Arreglo En Bastidor
Capítulo Antes de empezar Antes de instalar el arreglo: • Regístrese para obtener una cuenta de servicio al cliente de Dell™ EqualLogic®. Si no tuviera una cuenta de asistencia de servicio al cliente, vaya a eqlsupport.dell.com y cree una. •... -
Página 10: Requisitos Del Entorno
• El bastidor está clasificado para funcionar con una carga estática de 540 kg (1200 lb) o superior. • La profundidad mínima del bastidor es de 100 cm (40 pulgadas) desde la parte anterior a la posterior. • Para los kit de rieles ReadyRails™ II, la distancia entre las superficies exteriores de los postes anteriores y posteriores del bastidor (las superficies de montaje) puede encontrarse entre 595 mm y 914 mm (23,4 pulg. -
Página 11: Contenido De La Caja De Envío Y Hardware Necesario
Ilustración 1. Uso de la muñequera electrostática Ajuste la banda firmemente a la muñeca. Conecte la banda a tierra. Puede conectar el conector banana en un receptáculo conectado a tierra correspondiente o acoplarlo a la pinza de cocodrilo correspondiente y conectar la pinza a un dispositivo conectado a tierra. -
Página 12: Hardware Opcional
Componente Descripción Documentación En el paquete de envío se incluye la siguiente documentación: • Póster de configuración • Guía de instalación y configuración (este documento) • Información sobre licencia, normativas y garantía • Folleto de información reglamentaria, medioambiental y de seguridad Tabla 2. -
Página 13: Decida Dónde Colocará Los Rieles De Montaje En El Bastidor
Decida dónde colocará los rieles de montaje en el bastidor Asegúrese de que exista espacio suficiente en el bastidor para el chasis. En un bastidor estándar, un chasis 2U abarcará seis orificios. Instalación de los rieles y del arreglo en un bastidor Siga las instrucciones de seguridad para la instalación de los rieles en el bastidor y las instrucciones de instalación del bastidor que se le proporcionaron con el kit de rieles. -
Página 14: Acoplamiento Del Arreglo A Los Rieles De Montaje

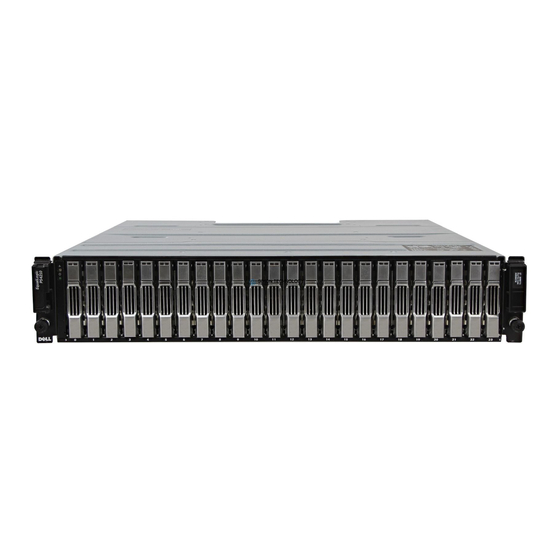

Ilustración 3. Arreglo con unidades de 3,5 pulgadas - Vista anterior (sin bisel) Ilustración 4 muestra la vista anterior del arreglo con unidades de 2,5 pulgadas. Ilustración 4. Arreglo con unidades de 2,5 pulgadas - Vista anterior (sin bisel) Con ayuda, eleve el arreglo, manteniéndolo nivelado, y deslícelo en los rieles de montaje hasta que el arreglo encaje. - Página 15 Ilustración 5. Instalación del bisel...
-
Página 17: Conexión De Los Cables Del Arreglo
PS Series. Para obtener más información sobre los requisitos de red, consulte la Dell EqualLogic Configuration Guide (Guía de configuración de Dell EqualLogic) en el sitio web de Dell TechCenter en en.community.dell.com/techcenter/storage/w/wiki/... - Página 18 Repase la EqualLogic Configuration Guide (Guía de configuración de EqualLogic) para obtener las recomendaciones de dimensionamiento del enlace entre conmutadores. Dell recomienda agregar enlaces de puerto de banda ancha elevada o protocolos multiruta como por ejemplo VLT, vPC o MLAG para reducir el impacto del Árbol de expansión, en función de la necesidades de alta disponibilidad de su EMPRESA.
-
Página 19: Configuraciones De Cable Mínimas Y Recomendadas
Dell recomienda utilizar configuraciones de apilamiento en la medida de lo posible. La Ilustración 6 muestra las alternativas de configuración de red recomendadas. NOTA: Dell no recomienda la conexión al mismo tiempo de los puertos SFP+ y 10GBASE-T Ethernet. -
Página 20: Conexión Y Fijación De Los Cables De Alimentación
Ilustración 6. Configuraciones de red recomendadas Conexión y fijación de los cables de alimentación Disponga de los cables de alimentación que se enviaron con el arreglo. Si el arreglo no se envió con cables de alimentación, póngase en contacto con su distribuidor proveedor de asistencia de PS Series para obtener información sobre los cables de alimentación. -
Página 21: Conexión Del Arreglo A La Red
Los módulos de control también incluyen un puerto 10Mb/100Mb etiquetado como Administración. El puerto de administración no puede transportar tráfico iSCSI. Use el puerto de administración únicamente si configura una red de administración. Consulte el Dell EqualLogic Group Manager Administrator's Manual (Manual del administrador de grupo Dell EqualLogic) para obtener más información. -
Página 22: Encendido Del Arreglo
Encendido del arreglo Antes de encender la alimentación, deje que pase suficiente tiempo para que el arreglo se adapte a la temperatura ambiente (por ejemplo, por la noche). NOTA: Puede encender primero un sistema de alimentación (cualquiera), o ambas al mismo tiempo. Encuentre el interruptor de alimentación ubicado debajo del enchufe de alimentación. -
Página 23: Configuración De Una Conexión Serie Al Arreglo
Configuración de una conexión serie al arreglo Si tiene previsto utilizar la utilidad setup (configuración) para configurar el software, debe configurar una conexión serie entre el arreglo y un equipo. Si tiene previsto utilizar el Remote Setup wizard (Asistente para configuración remota), no necesita una conexión serie. Para obtener información sobre los requisitos del Remote Setup wizard (Asistente para configuración remota), consulte la Host Integration Tool for Microsoft®... -
Página 24: Información De Asignación De Patas Del Cable Serie
Ilustración 9. Conexión de un cable serie al arreglo Información de asignación de patas del cable serie Ilustración 10 muestra la ubicación de las patas de los conectores DB9 en el cable serie proporcionado con el arreglo. En la Tabla 5 se indica la asignación de patas del cable. - Página 25 DB9-1 DB9-2 Función Función Petición de envío Listo para enviar Listo para enviar Petición de envío...
-
Página 27: Configuración Del Software
Remote Setup Wizard (Asistente para configuración remota), consulte la Dell EqualLogic Host Integration Tools for Microsoft Installation and User’s Guide (Guía de usuario e instalación Dell EqualLogic Host Integration Tools para Microsoft) o la Dell EqualLogic Host Integration Tool for Linux Installation and User's Guide (Guía de usuario e instalación Dell EqualLogic... - Página 28 Indicador Descripción NOTA: Cada miembro debe tener al menos una interfaz de red en la misma subred que la dirección IP del grupo. Máscara de red Dirección que se combina con la dirección IP para identificar la subred en la que reside la interfaz de red del arreglo (el valor predeterminado es 255.255.255.0).
-
Página 29: Indicador
Indicador Descripción Únicamente es necesaria al crear un grupo nuevo. Nombre de usuario y Nombre de usuario y contraseña CHAP para habilitar servicios Microsoft tales contraseña para como acceso a Volume Shadow Copy Service (Servicio de copia de servicios Microsoft instantáneas de volumen-VSS) o Virtual Disk Service (Servicio de disco virtual (opcional) - VDS) al grupo. -
Página 30: Uso Del Remote Setup Wizard (Asistente Para Configuración Remota) Para Configurar El Software
(?) at a prompt. Welcome to Group Manager Copyright 2014 Dell Inc. It appears that the storage array has not been configured. Would you like to configure the array now? (y/n) [n] y Group Manager Setup Utility Do you want to proceed (yes | no) [no]? yes Initializing. -
Página 31: Configuración De La Política Raid Para Miembros
Configuración de la política RAID para miembros El espacio de almacenamiento en un nuevo miembro de grupo (arreglo) no estará disponible hasta que configure una política RAID en el miembro. Una política RAID consiste en una configuración de discos de reserva y un nivel RAID. Cuando seleccione una política RAID, los discos del miembro se configuran automáticamente con el número apropiado de discos de reserva y nivel RAID seleccionado. -
Página 32: Procedimiento
Para usar la GUI con el fin de establecer la política RAID para un miembro, utilice el siguiente procedimiento: Procedimiento Haga clic en Grupo y, a continuación, haga clic en el nombre de grupo para abrir la ventana Resumen de grupo. Expanda Miembros y haga doble clic en el nombre de miembro. -
Página 33: Asignación De Almacenamiento
No obstante, el aprovisionamiento reducido no es apropiado para todos los entornos de almacenamiento. Consulte la Dell EqualLogic Group Manager Administrator's Guide (Guía del Administrador de grupo Dell EqualLogic) para obtener información sobre la funcionalidad avanzada de volumen. -
Página 34: Uso De La Gui Para Crear Un Volumen
En el indicador de inicio de sesión, introduzca el nombre de cuenta grpadmin y la contraseña que especificó al crear el grupo. Cuando aparezca el símbolo del sistema de Administrador de grupo, utilice el comando siguiente para crear el volumen: volume create nombre_volumen tamaño [GB] Especifique el nombre del volumen y el tamaño (la unidad de medida predeterminada es megabytes). -
Página 35: Create Volume Wizard (Asistente Para Crear Volumen)
Create Volume Wizard (Asistente para crear volumen) El Create Volume Wizard (Asistente para crear volumen) le guiará a través del proceso de definición de un nuevo volumen y configuración de las diferentes opciones incluyendo el nombre, tamaño, asignación de bloque, tamaño del sector, espacio de instantánea, opciones de iSCSI y opciones de control de acceso. Paso 1: Configuración de volumen Campo Descripción... - Página 36 Campo Descripción Tecla de método abreviado volumen completo está disponible. Por ejemplo, puede aplicarse aprovisionamiento reducido en un volumen de 100 GB para que solo se asignen 20 GB físicamente; los 80 GB restantes se convierten en Espacio sin reservar aún disponible para el bloque de almacenamiento.
- Página 37 Paso 3: Configurar acceso a iSCSI Campo Descripción Tecla de método abreviado • Alt+P ¿Qué tipo de acceso Le permite establecer los controles de acceso para desea para este el volumen. Seleccione el botón de opción para el • Alt+L volumen? tipo de acceso que desee: •...
- Página 38 Campo Descripción Tecla de método abreviado Editar En la lista Disponibles o en la lista Seleccionados, Ninguno seleccione una política de acceso o grupo de políticas y haga clic en Editar para cambiarlo. Paso 4: Tamaño del sector Campo Descripción Tecla de método abreviado Tamaño del sector...
-
Página 39: Conexión De Un Equipo A Un Volumen
Configure su iniciador con las instrucciones proporcionadas por el proveedor. NOTA: Dell recomienda visitar la página web de asistencia técnica para obtener información importante sobre el uso de iniciadores con el fin de acceder a volúmenes de grupo PS Series. -
Página 41: Qué Hacer Después De Configurar Un Grupo
Administrador de grupo para administrar un grupo. • La Dell EqualLogic Group Manger CLI Reference Guide (Guía de referencia de la CLI del Administrador de grupo Dell EqualLogic) describe cómo utilizar la CLI del Administrador de grupo para administrar un grupo y arreglos individuales. - Página 42 Agregar conexiones de Múltiples conexiones de red incrementan el rendimiento y la disponibilidad y red a un miembro de son necesarias para E/S multirruta. Dell recomienda conectar todas las grupo interfaces de red en ambos módulos de control a múltiples conmutadores de red y, a continuación, utilizar la CUI o CLI para asignar una dirección IP y...
- Página 43 Tarea Descripción una instantánea o una réplica de varios volúmenes en una única operación o mediante una única programación. Habilitar Algunos entornos pueden beneficiarse del aprovisionamiento reducido, que aprovisionamiento permite la asignación de espacio a un volumen de acuerdo con los patrones reducido para un de uso.
-
Página 45: Otros Documentos Que Puede Necesitar
Norma Oficial Mexicana (NOM): Información NOM sobre el sistema de alimentación de CA para México Importador Dell México S.A. de C.V. Paseo de la Reforma 2620 - 11° Piso Col. Lomas Altas 11950 México, D.F. Número de modelo: Tensión de alimentación: 100–240 VCA Frecuencia: 50/60 Hz Consumo de... - Página 46 Sistemas de alimentación Disipación de calor PS4210X, XV (unidades de 2,5 pulgadas): 133-114 W PS4210E (unidades de 3,5 pulgadas): 191-147 W Frecuencia de entrada Sistema de alimentación: 50/60 Hz Alimentación de entrada 990 KVA PS4210X, XV (unidades de 2,5 pulgadas), S, XS: 990 KVA PS4210E máxima (unidades de 3,5 pulgadas): 1450 KVA Corriente de irrupción...
-
Página 47: Funcionamiento
Entorno Humedad relativa en Del 5% al 95% (sin condensación) almacenamiento Vibración en 0,26 Grms (de 5 a 350 Hz) durante 5 minutos, solo en orientaciones de funcionamiento funcionamiento Vibración en 1,88 Grms (de 10 a 500 Hz) durante 15 minutos (los 6 lados) almacenamiento Impacto en Impacto semisinusoidal 31G +/- 5% con una duración de impulso de 2,6 ms... - Página 48 Índice 10/100 Mbps 12 Recomendación de árbol de expansión 18 Alimentación recomendación de control de tormentas de encendido 22 difusión única 18 aprovisionamiento reducido recomendación de enlace 19 habilitación en un volumen 33 Recomendación de tramas gigantes 19 arreglo recomendación de VLAN 19 configuración del software 27 requisito de ancho de banda 19 dirección de red 27...
- Página 49 compatible 31 notificación de evento hardware configuración 42 proporcionado 11 requisitos 11 hardware opcional 12 hardware proporcionado 11 Política de RAID hora configuración con CLI 31 configuración 42 configuración con GUI 31 Host Integration Tools descripción 31 descripción 30 precauciones de seguridad hosts instalación 9 Recomendación de control de flujo 18...
- Página 50 acceso desde un equipo 39 crear 33 conexión a 39 espacio de instantánea 33 configuración de aprovisionamiento nombre de destino para 39 reducido 33 nomenclatura 33 controles de acceso 34 registros de control de acceso creación con la CLI 33 crear 34 creación de estándar 34 tamaño informado 33...
