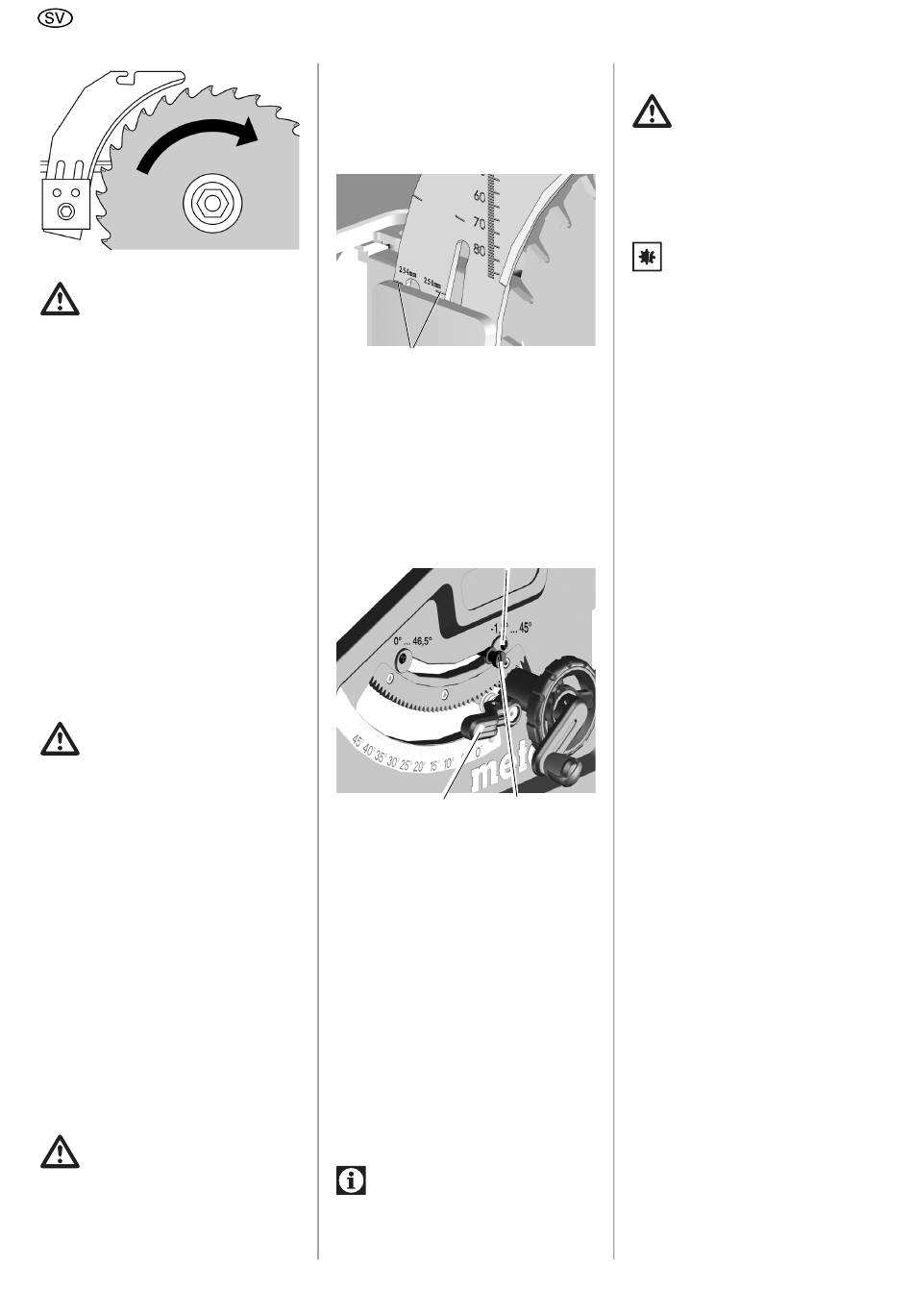

SVENSKA
Fara!
Använd endast sågklingor som mot-
svarar uppgifterna i den tekniska da-
tan och standarden EN 847-1 – vid
användning av olämpliga, skadade
eller deformerade sågklingor kan
delar plötsligt slungas iväg på grund
av centrifugalkraften.
Använd aldrig:
– Sågklinga vars tillåtna maxvarv-
tal ligger under det märkvarvtalet
obelastad för klingaxeln (se Tek-
niska data);
– Sågklingor tillverkade av snabb-
stål (HS eller HSS);
– Sågklingor med klingbredd min-
dre än eller stamklingtjocklek
större än klyvkilen.
– Skadade sågklingor;
– Klyvklingor.
Varning!
– Sågklingan får endast användas
tillsammans med orginaldelar.
– Använd aldrig lösa reducerbuss-
ningar, då kan sågklingan loss-
na.
– Montera sågklingan så att den är
balanserad och inte slår emot el-
ler lossnar.
10. Skjut upp den (67) yttre klingflän-
sen.
11. Skruva på spännmuttern (68) (vän-
stergängad!). Vrid spännmuttern
(68) med fast nyckel och dra samti-
digt upp spaken till klinglåsning-
en(65) tills den snäpper fast.
12. Håll spaken och skruva åt spänn-
muttern ordentligt moturs.
Varning!
– Förläng inte verktyget för fast-
spänning av sågklingan.
92
– Dra inte åt spännskruven genom
att slå på verktyget.
13. Ställ in klyvilen (69) så att den
matchar klingmåtten.
(Klyvkilsinställning, se 5.1)
69
14. Fäst bordsinlägget.
15. Fäst spånskyddet.
8.2
Inställing av bordet
1. Ställ in anslagsstoppspaken (71) på
vinkelintervall 0°/45°.
72
70
2. Spärra den inställda vinkeln med
(70) låsarmen.
3. Kontrollera vinkeln:
– 0° = vinkelrätt mot sågbordet
– 45° med separat vinkelanslag.
Om värdena inte är exakta:
4. Lossa krysskruven (72) på resp. ex-
centerskiva och ställ in tills vinkeln
mot sågbordet är exakt 0° (= rät vin-
kel), respektive 45° i ändlägena.
5. Dra åt krysskruven på excenterski-
van igen.
6. När du ställt in anslagsstoppet, jus-
tera även vinkelskalan på framsidan,
om det behövs.
Obs!
Vill du ställa in snedkapningsstoppet
från -1,5° till 46,5°, dra ut anslags-
stoppspaken.
8.3
Förvaring av maskinen
Fara!
Förvara maskinen utom räckhåll för
barn. Förvara maskinen så att den
inte kan gå igång av misstag och så
att ingen kan skada sig på den där
den står.
Varning!
Förvara inte sågen oskyddad utom-
hus eller i fuktiga utrymmen.
8.4
Underhåll
Rengöring av sågen
Avlägsna spån och damm med
dammsugare eller borste:
– på styranordningarna för inställ-
ning av sågklingan
– i motorns ventilationsspringor
– i klingskyddslådan.
– Höjdinställning
– Lutningsguide
Alltid före start
Kontrollera att
– Avstånd sågklinga – klyvkil 3 till 5
mm.
– klyvkilen ligger i linje med klingan,
att sladd och kontakt inte har några ska-
dor. Låt elektriker byta trasiga delar.
Varje gång du slår av
71
Kontrollera om sågbladets eftergång
överstiger 10 sekunder; överskrider
sågbladet eftergångstiden, låt behörig
elektriker byta motor.
1 gång/månad (vid daglig använd-
ning)
Ta bort sågspån med dammsugare eller
pensel. Smörj in styrelementen med lite
olja:
– gängstång och styrstänger till höjd-
inställningen
– vinkelinställningsanordningen
Var 150:e drifttimme
Kontrollera alla skruvförband och spänn
vid behov.
Vid behov:
Ställ in guidehylsorna på bordsbenen.
Vrid insexskruvarna (73a) medurs =
trögare guider.
