Conexión e instalación del televisor (continúa)

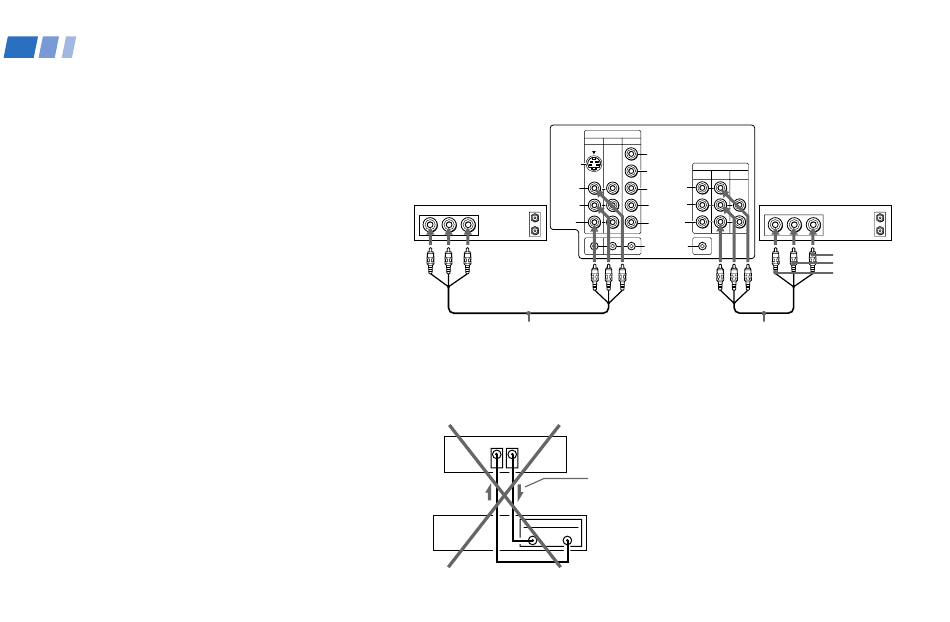

Conexión de dos videocaseteras para
edición de cintas, usando MONITOR OUT
MONITOR OUT le permite usar una segunda
videocasetera para grabar una cinta que la
videocasetera primaria esté reproduciendo.
También le permite editar y duplicar cintas.
1
Conecte la videocasetera que vaya a
utilizar para reproducir siguiendo las
instrucciones de conexión de la página 4
de este manual.
2
Empleando cables de AUDIO y VIDEO,
conecte las entradas AUDIO y VIDEO IN
de la videocasetera que va a utilizar para
grabar a las salidas MONITOR AUDIO y
VIDEO OUT de su televisor.
Notas:
• No modifique la señal de entrada mientras
realice trabajos de edición a través de
MONITOR OUT.
• Al conectar una sola videocasetera al
televisor, si la línea de salida LINE OUT se
encuentra conectada a la línea de entrada
VIDEO IN del televisor, no conecte las
salidas MONITOR OUT del televisor a la
línea de entrada LINE INPUT de la
videocasetera (véase dibujo a la derecha),
ya que ello provocaría interferencia y otros
problemas en el funcionamiento del
televisor.
8
Desconecte todas las fuentes de corriente antes de realizar conexión alguna.
(Parte posterior del televisor)
S VIDEO
Videocasetera
VIDEO
(para reproducción)
L
( MONO )
AUDIO R AUDIO L VIDEO
AUDIO
OUT
R
LINE
IN
OUT
1
VMC-810S/820S (no incluido)
(Parte posterior del televisor)
VIDEO IN MONITOR
OUT
Videocasetera
LINE
IN OUT
VIDEO IN
1 3 4
Y
OUT
B–Y
MONITOR AUDIO
TV
( VAR/FIX )
R–Y VIDEO
L
L
( MONO )
AUDIO R AUDIO L VIDEO
AUDIO
AUDIO
R
R
S-LINK
CONTROL S
IN
OUT
2
VMC-810S/820S (no incluido)
Indica el sentido
de la señal
Videocasetera
(para grabación)
OUT
LINE
IN
IN
Video (amarillo)
Audio izq. (blanco)
Audio der. (rojo)
