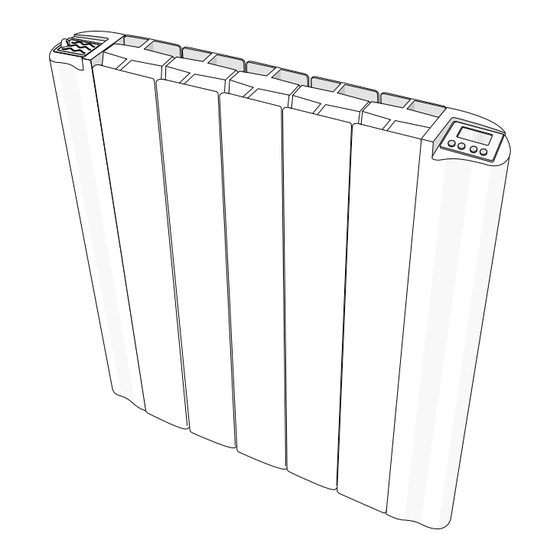

- Página 1 IST 03 F 025 - 01 MANUAL DE INSTALACIÓN Y MANTENIMIENTO EMISOR ELéCTRICO ALCOR FD_ Emisores Eléctricos de aluminio con fluido portador de calor...
-
Página 2: Tabla De Contenido
Estimado cliente: Agradecemos la preferencia que ha manifestado por nuestros productos. Lea con atención este manual antes de efectuar la insta lación, ya que le ofrecerá información útil para instalar, utilizar y efectuar correctamente el mantenimiento del aparato. Le recordamos que el presente manual debe acompañar al radiador en caso de trasladarlo a otro destino de instalación. EL PAQUETE INCLUYE: Radiador de aluminio provisto de termostato con regulación electrónica, kit compuesto por tres soportes y sus correspondientes tacos de fijación y manual de instruccion... -
Página 3: Características Técnicas De La Electrónica
En el lado izquierdo se aloja un recipiente para contener el agua destinada a humidificar el ambiente. N.B: todos los radiadores Fondital se fabrican con una etiqueta de identificación que garantiza su trazabilidad. Esta etiqueta certifica la conformidad con las directivas CEE y con las normas eléctricas. -
Página 4: Advertencias
3. ADVERTENCIAS En el radiador aparece una etiqueta que contiene el símbolo ilustrado al lado, cuyo significado es: Para evitar el sobrecalentamiento del aparato NO CUBRA EL RADIADOR con prendas de vestir, telas u otros objetos. • IMPORTANTE: En posición Pausa el radiador sigue recibiendo alimentación eléctrica y en la pantalla quedan encendidos cuatro segmentos - Cuando el aparato no se utiliza por largos períodos de tiempo (como por ejemplo durante el verano) debe ser desconectado de la alimentación eléctrica mediante el interruptor externo. -
Página 5: Fijación Mural Del Radiador
4.1 Fijación mural del radiador El radiador puede fijarse a la pared con los soportes de fijación incluidos con el aparato. El sistema de fijación está compuesto por: Para el montaje, aténgase a los pasos que se ilustran a continuación: Número de elementos 3/350W 5/600W... - Página 6 La operación indicada en el punto 7 solo puede considerarse terminada cuando el tornillo inferior está bien apretado y el radiador firmemente colocado en la pared, sin ninguna posibilidad de movimiento. La distancia mínima entre el radiador y el suelo debe ser de 120 mm en todos los casos.
-
Página 7: Conexiones Eléctricas
5. CONEXIONES ELÉCTRICAS El circuito de alimentación eléctrica del aparato debe estar protegido obligatoriamente por un dispositivo de protección diferencial de alta sensibilidad. IMPORTANTE Durante las operaciones de instalación, mantenimiento y limpieza, el aparato no debe recibir alimentación eléctrica. Por esto es necesario desconectar el enchufe de la alimentación eléctrica. El aparato debe ser alimentado exclusivamente con una tensión de 230 Vca. -
Página 8: Detalles De La Instalación Relacionadas Con El Cuarto De Baño
5.1 DETALLES DE LA INSTALACIÓN RELACIONADAS CON EL CUARTO DE BAÑO La instalación debe respetar las normas y las leyes vigentes en el país de destino. El radiador es de clase I y está dotado de protección eléctrica IPX4. En el cuarto de baño, puede instalarse en las zonas 2 y 3 (ver figura n.º 1) a condi- ción de que el dispositivo de mando no pueda ser tocado por las personas que utilizan la ducha o la bañera. -
Página 9: Regulación Y Programación
6. REGULACIÓN Y PROGRAMACIÓN 6.1 Encendido: El aparato de regulación dispone de cuatro teclas, como se ilustra en la figura. Cuando el dispositivo se encuentra en pausa, en la pantalla quedan encendidos cuatro segmentos . Para encender el aparato, presione la tecla pausa como se muestra en la figura siguiente: Cuando el dispositivo está... -
Página 10: Programación De La Temperatura Th, Tl
6.3 Programación de la temperatura TH, TL: Se pueden programar dos niveles distintos de temperatura: TH es la temperatura ambiente que se desea mantener durante el funcionamiento en modo Confort, Hilo piloto o en programación; TL es la temperatura ambiente en modo de reducción nocturna. Estos dos niveles de temperatura pueden programarse por medio de las teclas más y menos. - Página 11 6.5 Regulación del horario y de la programación semanal. Pulse simultáneamente las teclas ALTO y modo y manténgalas presionadas durante unos tres segundos. En la pantalla parpadeará un punto al lado de los días. El día actual puede programarse utilizando la tecla más o menos. Utilice la tecla modo para confirmar la selección efectuada.
-
Página 12: Descripción De Los Modos De Funcionamiento
Confirme la selección con la tecla modo. Esta misma operación deberá repetirse para cada día de la semana (de 1 a 7). 6.6. Descripción de los modos de funcionamiento: 6.6.1 Modo de programación En este modo la temperatura ambiente se mantiene a los niveles TH o TL según los tiempos programados por el usuario. 10 12 14 16 18 20 6.6.2 Modo Hilo piloto... -
Página 13: Descripción
Resumen de los modos operativos: Modo Descripción Programación: Programación diaria y semanal que determina dos niveles de temperatura (Confort y Noche) definidas por el usuario, hora tras hora. Hilo piloto: La temperatura depende del mando de Hilo piloto. (Solo para radiadores instalados en Francia). ALTO: El receptor está... -
Página 14: Averías
8. AVERÍAS En caso de avería, no utilice el aparato: desconéctelo de la alimentación eléctrica y diríjase exclusivamente a un técnico capacitado y autorizado para intervenir en este tipo de producto. Este aparato ha sido rellenado con una cantidad precisa de fluido calorífico de síntesis. Las reparaciones que requieren la apertura del depósito del líquido deben ser efectuadas por el fabricante, por sus representantes o por el servicio de asistencia al cliente. -
Página 15: Declaración Ce De Conformidad
Modelos EMISOR ELéCTRICO ALCOR FD_ producidos por FONDITAL S.p.A. están fabricados en conformidad con las directivas europeas - DIRECTIVA 2006/95/CE del 12 de diciembre de 2006 relacionada con la armonización de las legislaciones de los Estados miem bros relativas al material eléctrico destinado a ser empleado dentro de determinados límites de tensión (Baja tensión) - DIRECTIVA 2004/108/CE, para la compatibilidad electromagnética... - Página 16 Le Producteur se réserve le droit de modifier sans préavis les indications reportées dans la présente notice si cela nous semble opportun, tout en laissant les caractéristiques essentielles inchangées. Uff. Pubblicità Fondital IST 03 F 025 - 01 Giugno 2011 (06/2011)
