Montaje del bastidor

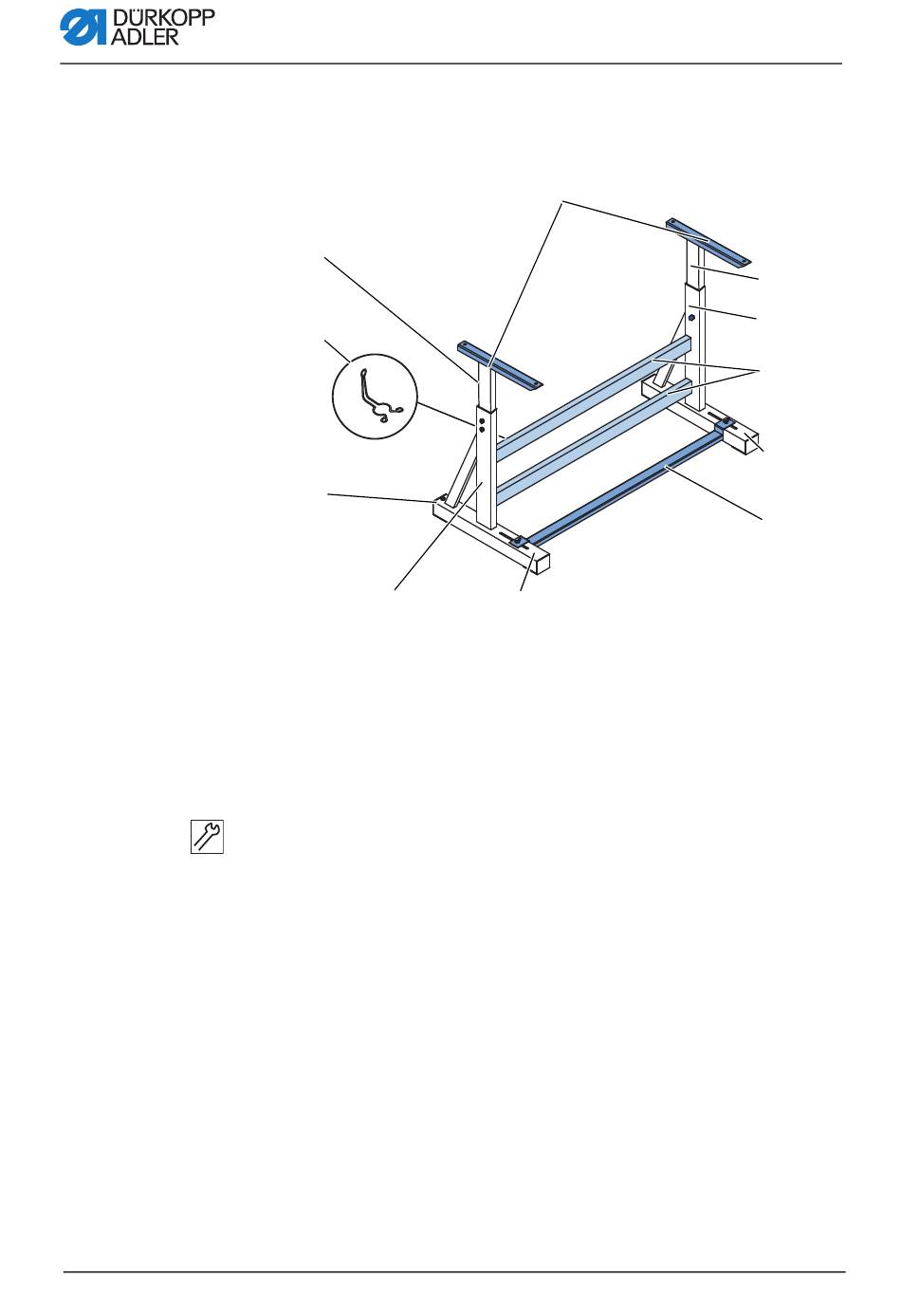

Fig. 59: Montaje del bastidor
①
②
③
④
(1) - Pata interior
(2) - Soporte para el recipiente
de aceite lubricante
(3) - Tornillo de ajuste
(4) - Larguero del bastidor
El bastidor se monta como se indica a continuación:
1. Atornille el/los travesaño/s* (7) a los largueros del bastidor (4).
2. Atornille el soporte para el recipiente de aceite lubricante (2)
en la parte trasera del travesaño superior (7).
3. Atornille el pie transversal (6) a los pies (5).
4. Coloque las patas interiores (1) de manera que el lado largo
del soporte (8) se encuentre sobre el extremo largo de los
pies (5).
5. Ajuste las patas interiores (1) de manera que los dos
soportes (8) se encuentren a la misma altura.
6. Importante: Gire el tornillo de ajuste (3) para que el bastidor
se apoye con firmeza en el suelo.
* Los bastidores de las máquinas de brazo largo cuentan con dos
travesaños, los demás, tienen 1 travesaño.
Instrucciones de uso 867-M PREMIUM - 03.0 - 01/2018
⑧
⑤
(5) - Pie
(6) - Pie transversal
(7) - Travesaño
(8) - Soporte de la pata interior
Instalación
①
④
⑦
⑤
⑥
