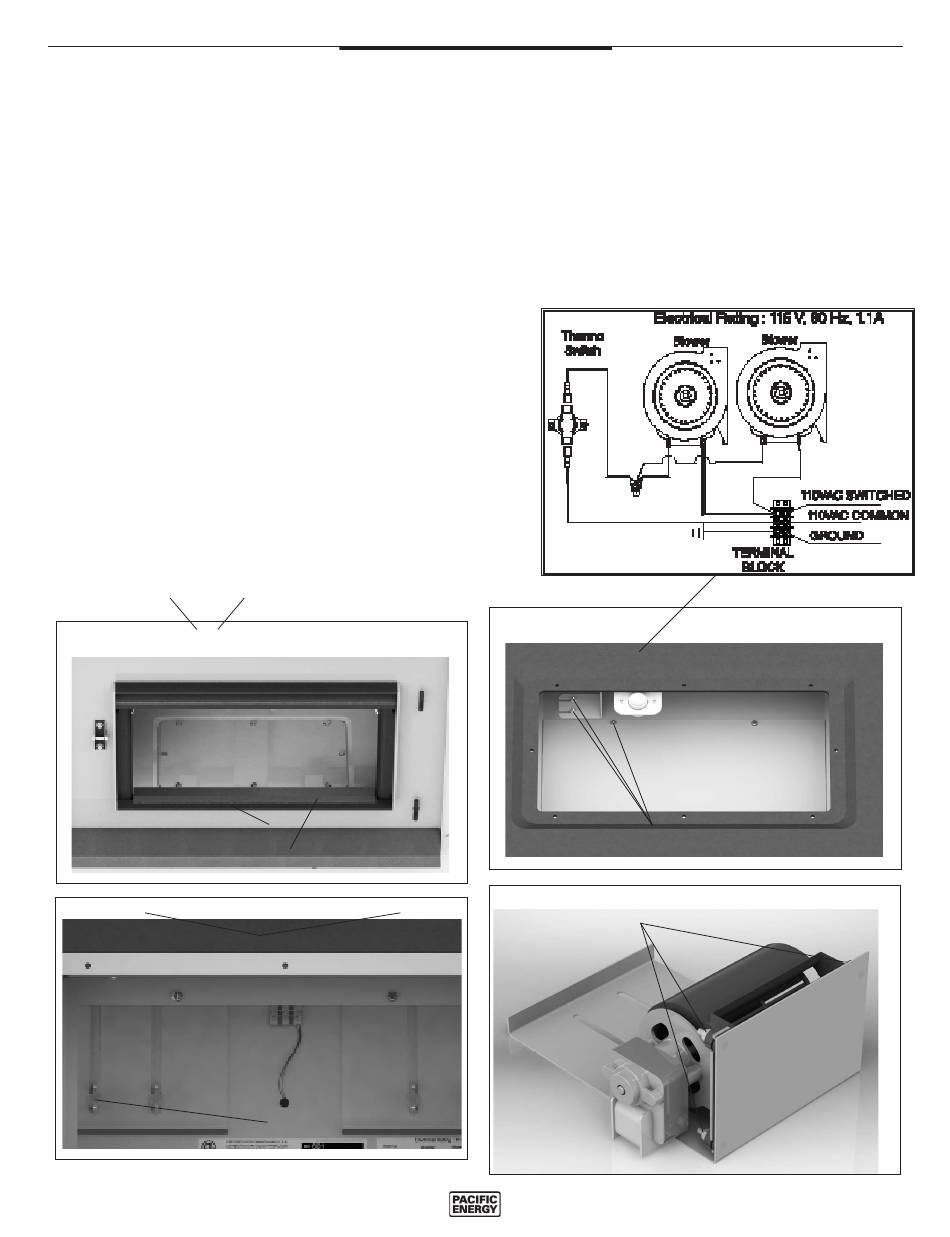

Remplacement du ventilateur

1. Le ventilateur est situé dans le compartiment inférieur à l'arrière du foyer; pour y accéder, retirez le panneau d'accès au bas de la cham-
bre de combustion. Retirez les briques pour exposer le panneau d'accès, puis retirez les 8 vis retenant le panneau d'accès (Fig. ).
2. Desserrez le collet de serrage du tuyau flexible de 3 po à la boîte d'air, vers l'avant du foyer et débranchez le tuyau flexible. Avec soin,
poussez le tuyau flexible pour le dégager de l'ouverture d'accès (Fig. 1).
3. Déconnectez le fil conducteur du ventilateur du bloc de connexion, et déconnectez aussi l'interrupteur thermostatique de la connexion
mâle/femelle.
4. Retirez les deux écrous à oreilles retenant le support du ventilateur (Fig. 2).
5. Avec soin, soulevez le support et glissez le ventilateur vers l'arrière.
6. Soulevez le ventilateur et sortez-le du foyer par l'ouverture d'accès.
7. Retirez les écrous retenant le ventilateur au support et remplacez le
ventilateur (Fig. 4).
8. Inversez la procédure pour réinstaller le ventilateur.
BOLTS
FIG. #1
TERMINAL
BLOCK
FIG. #3
10
©PACIFIC ENERGY FIREPLACE
PRODUCTS LTD.
GROUND WIRE
WINGNUTS
FIG. #2
SCREWS
FIG. #4
NUTS
français
TO SWITCH OR
SPEED
CONTROLLER
050515-32
